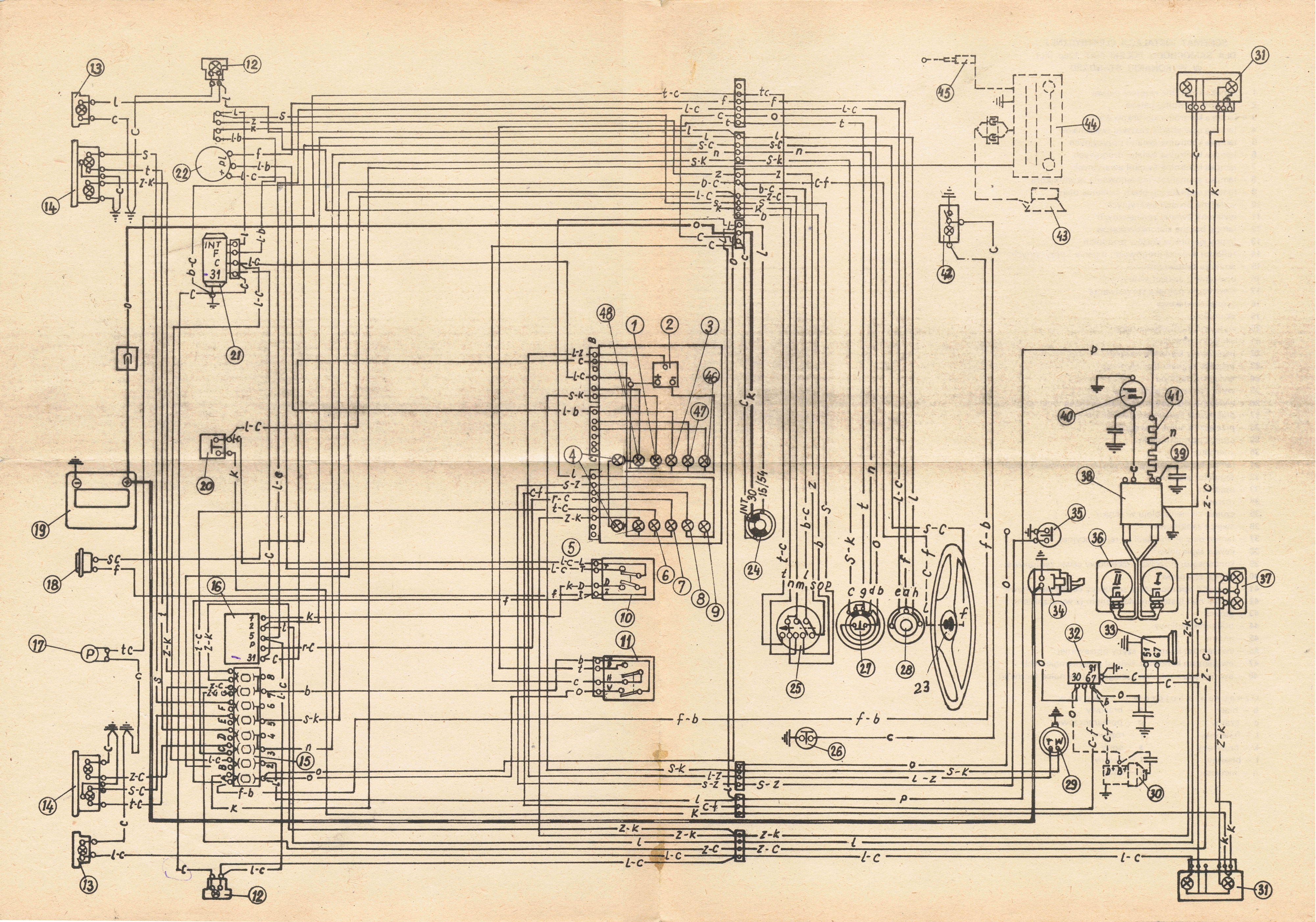

Schemat instalacji elektrycznej dla samochodu FIAT 126p (FL) w wykonaniu Standard
Schemat pochodzi z książki pt. „Jeżdżę samochodem polski Fiat 126p”
1 – lampka kontrolna rezerwy paliwa
2 – wskaźnik oziomu paliwa
3 – lampka kontrolna kierunkowskazów
4 – lampka oświetlenia zestawu wskaźników
5 – lampka kontrolna świateł pozycyjnych
6 – lampka kontrolna świateł drogowych
7 – lampka kontrolna świateł awaryjnych
8 – lampka sygnalizacyjna ładowania akumulatora
9 – lampka sygnalizacji braku ciśnienia oleju
10 – wyłącznik świateł awaryjnych
11 – wyłącznik świateł zewnętrznych
12 – lampy boczne kierunkowskazów
13 – lampy kierunkowskazów przednich
14 – reflektor świateł drogowych, mijania i pozycyjnych
15 – skrzynka bezpiecznikowa
16 – przerywacz świateł awaryjnych
17 – elektryczna pompka spryskiwacza
18 – sygnał dźwiękowy
19 – akumulator
20 – wyłacznik hamowania (stop)
21 – silnik wycieraczki
22 – przerywacz kierunkowskazów
23 – przycisk sygnału dźwiękowego
24 – wyłacznik zapłonu
25 – wyłącznik wycieraczki szyby
26 – wyłącznik drzwiowy lampy oświetlenia wnętrza
27 – przełącznik świateł drogowych i mijania
28 – przełącznik kierunkowskazów
29 – czujnik poziomu paliwa
30 – alternator
31 – lampa tylna świateł pozycyjnych i hamowania (stop)
32 – regulator prądnicy
33 – prądnica
34 – rozrusznik
35 – czujnik ciśnienia oleju w silniku
36 – świece zapłonowe
37 – lampa oświetlenia tablicy rejestracyjnej
38 – cewka zapłonowa
39 – kondensator przeciwzakłóceniowy cewki zapłonowej
40 – aparat zapłonowy
41 – przewód opornościowy zasilający cewkę zapłonową
42 – lampa pod lusterkiem wstecznym (z wyłącznikiem)
43 – głośnik
44 – odbiornik radiowy
45 – antena
46 – ew. lampka kontrolna szyby ogrzewanej
47 – ew. lampka kontrolna świateł przeciwmgielnych
48 – ew. lampka kontrolna zaciągnięcia hamulca ręcznego
Oznaczenie kolorów przewodów:
b – biały
c – czarny
f – fioletowy
k – czerwony
l – błękitny
n – niebieski
o – brązowy
p – pomarańczowy
r – różowy
s – szary
t – zielony
z – żółty
Większy schemat instalacji elektrycznej Fiat 126p w lepszej jakości (4,18 MB) do pobrania poniżej jako załącznik.
