Rozwiązania PowerLok™ zaprojektowane do aplikacji EV
Oferta firmy TME została rozszerzona o złącza zasilające PowerLok™ od firmy Amphenol GEC. Jest to nowa propozycja od renomowanego dostawcy, adresowana przede wszystkim do producentów i elektrotechników skupionych na branżach EV oraz motoryzacji hybrydowej. Ponadto prezentowane produkty sprawdzą się również w instalacjach energii odnawialnej, przede wszystkim magazynach energii.
Chociaż wszystkie wprowadzone produkty należą do tej samej rodziny, ofertę tę należy podzielić na dwie grupy: wtyki i gniazda PowerLok™ G2 oraz złącza PowerLok™ 4.0 G2.
PowerLok™ G2

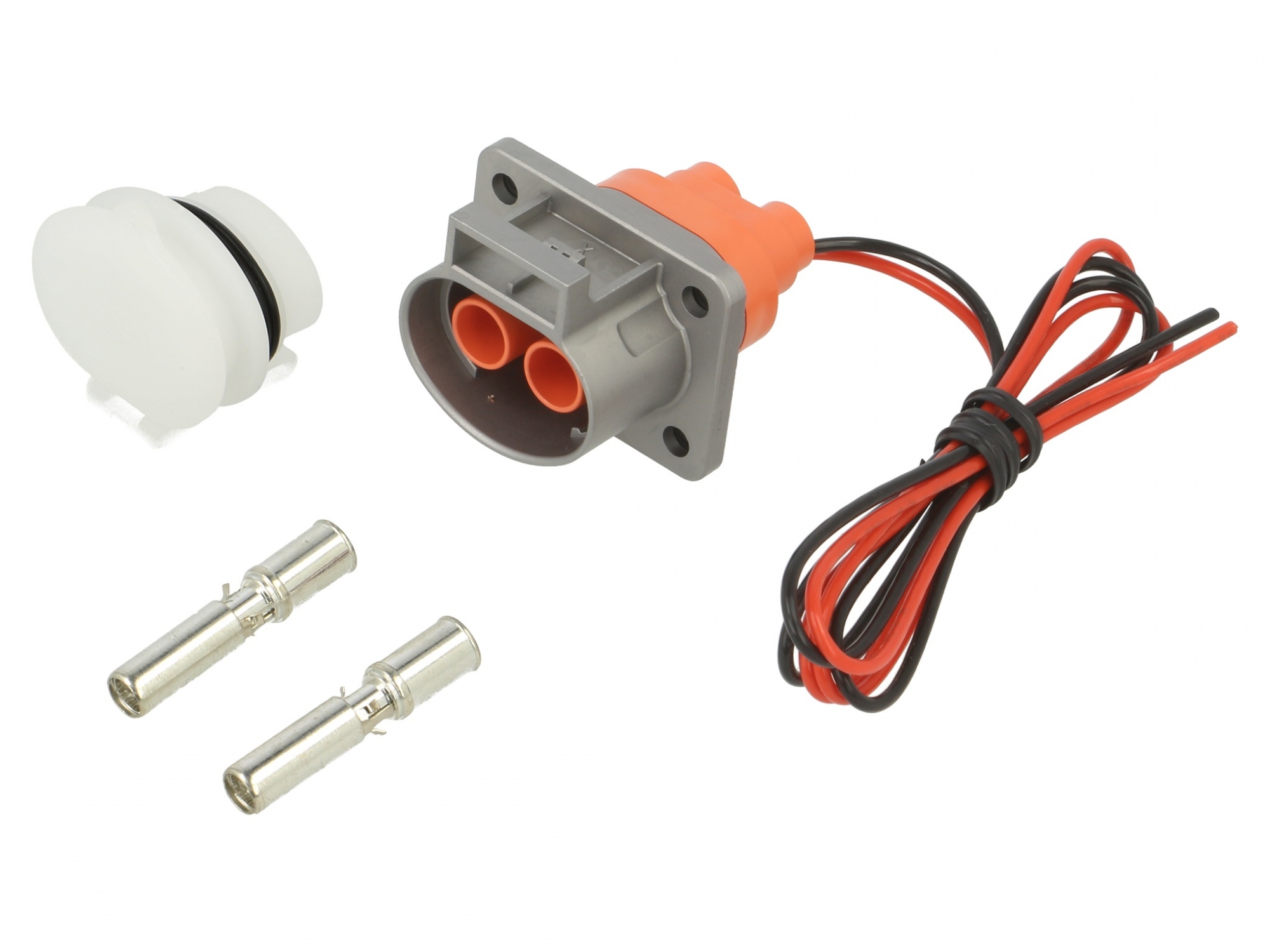

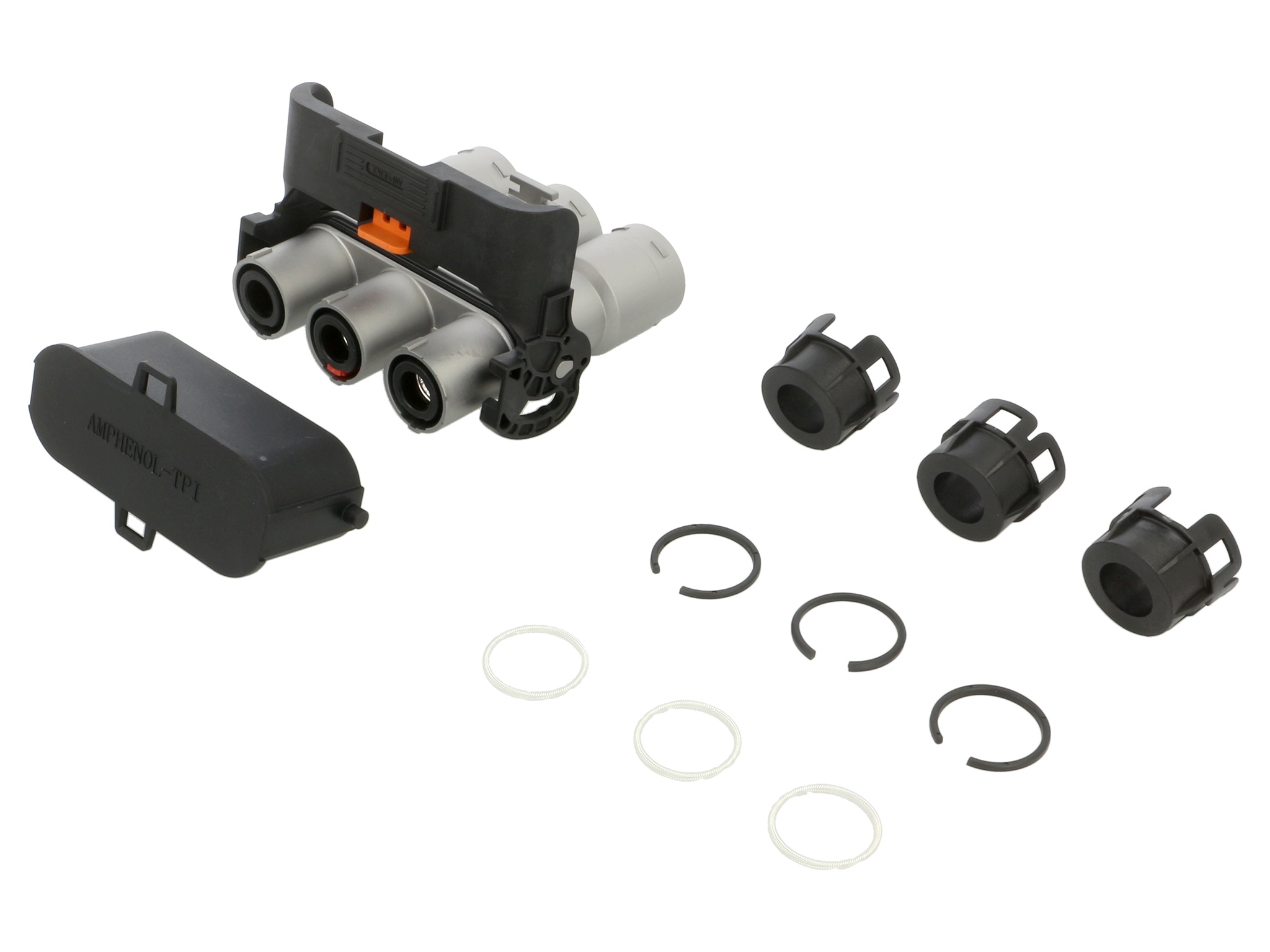

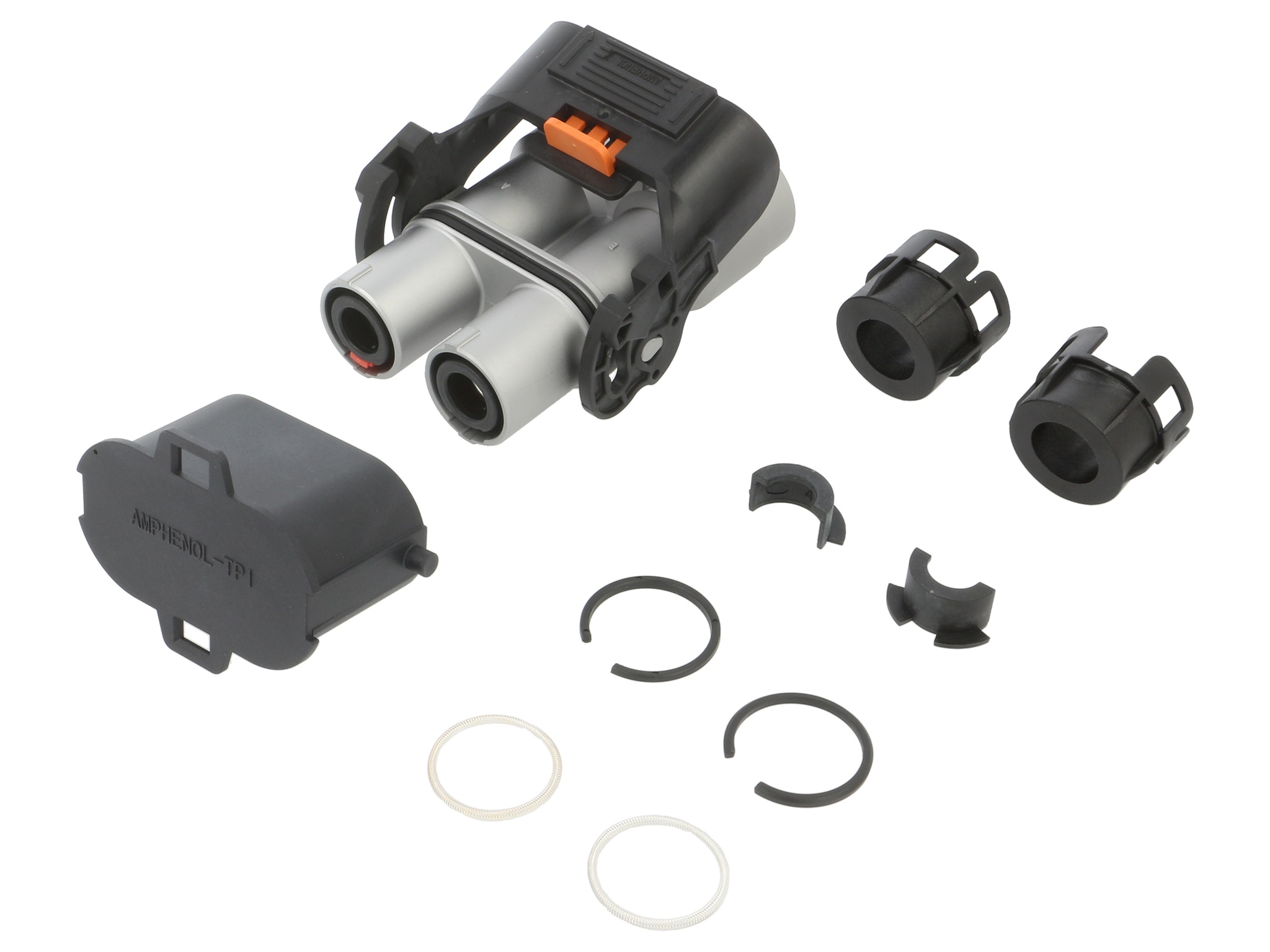

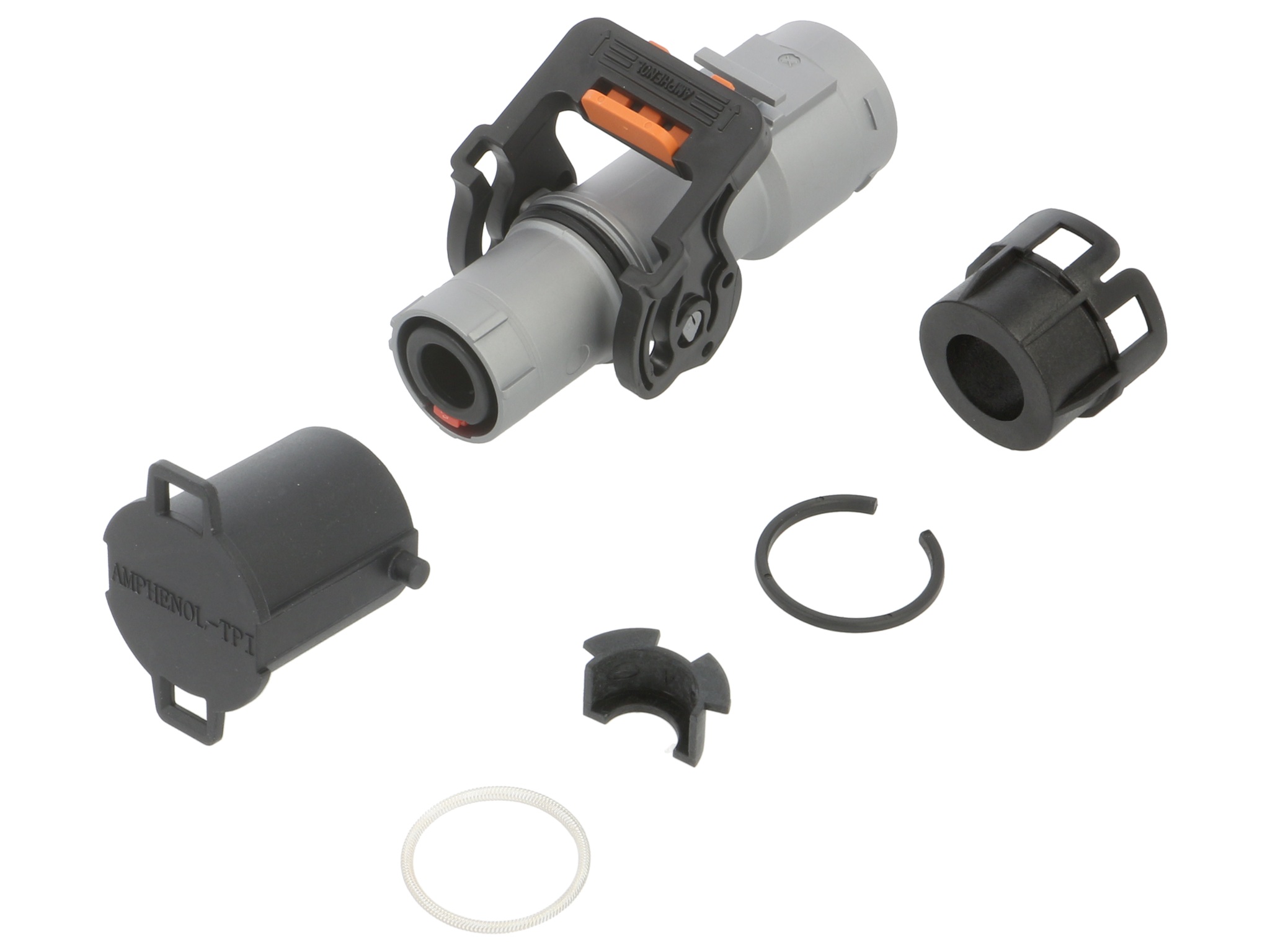

Produkty te, zilustrowane na fotografiach w powyższej tabeli (wtyki), to odznaczające się wysokimi parametrami elektrycznymi złącza zasilające wykonane z użyciem stopu aluminium. Mogą przewodzić prądy o natężeniach do 300A przy napięciu znamionowym sięgającym 1kV DC. Dają szeroki wybór konfiguracji, z wersjami prostymi i kątowymi włącznie. Do asortymentu zaliczają się zarówno wtyki instalowane na przewodzie (przekroje do 150mm2), jak i wtyki mocowane panelowo. Pojedyncze złącze może posiada 1, 2 lub 3 piny. Jednocześnie konstrukcja korpusu zapewnia pełne izolowanie i ekranowania styków w celu ochrony operatorów i minimalizacji zakłóceń.
Najważniejsze aplikacje tych produktów to ciągi zasilające w motoryzacji hybrydowej oraz całkiem zelektryfikowanej: w samochodach osobowych, ciężarowych, autobusach, a także maszynach rolniczych oraz pojazdach terenowych. W związku z tak wymagającymi zastosowaniami produkty wykonano w klasie ochronności sięgającej IP67, tzn. wysokiej wodoodporności oraz pełnej szczelności na pyły, które mogłyby obniżyć zdolność przewodzenia połączeń. Całkowitą wodoodporność złącza osiągają po sparowaniu.
PowerLok™ 4.0 G2
W odróżnieniu do złączy wyżej opisanych, podseria PowerLok™ 4.0 G2 jest przeznaczona do zasilania akcesoriów i podzespołów w pojazdach (czujniki, siłowniki, serwomechanizmy itp.). Ich parametry elektryczne są zatem nieco niższe (natężenia 5…60A, przewody o przekroju do 10mm2), ale też korpusy odznaczają się mniejszymi rozmiarami. Również tutaj zadbano o wysoką klasę ochronności sięgającą po połączeniu IP69. Warto podkreślić, że wszystkie złącza PowerLok™ odznaczają się też szeroką tolerancją termiczną i mogą pracować w temperaturach z zakresu od -40°C do 125°C.

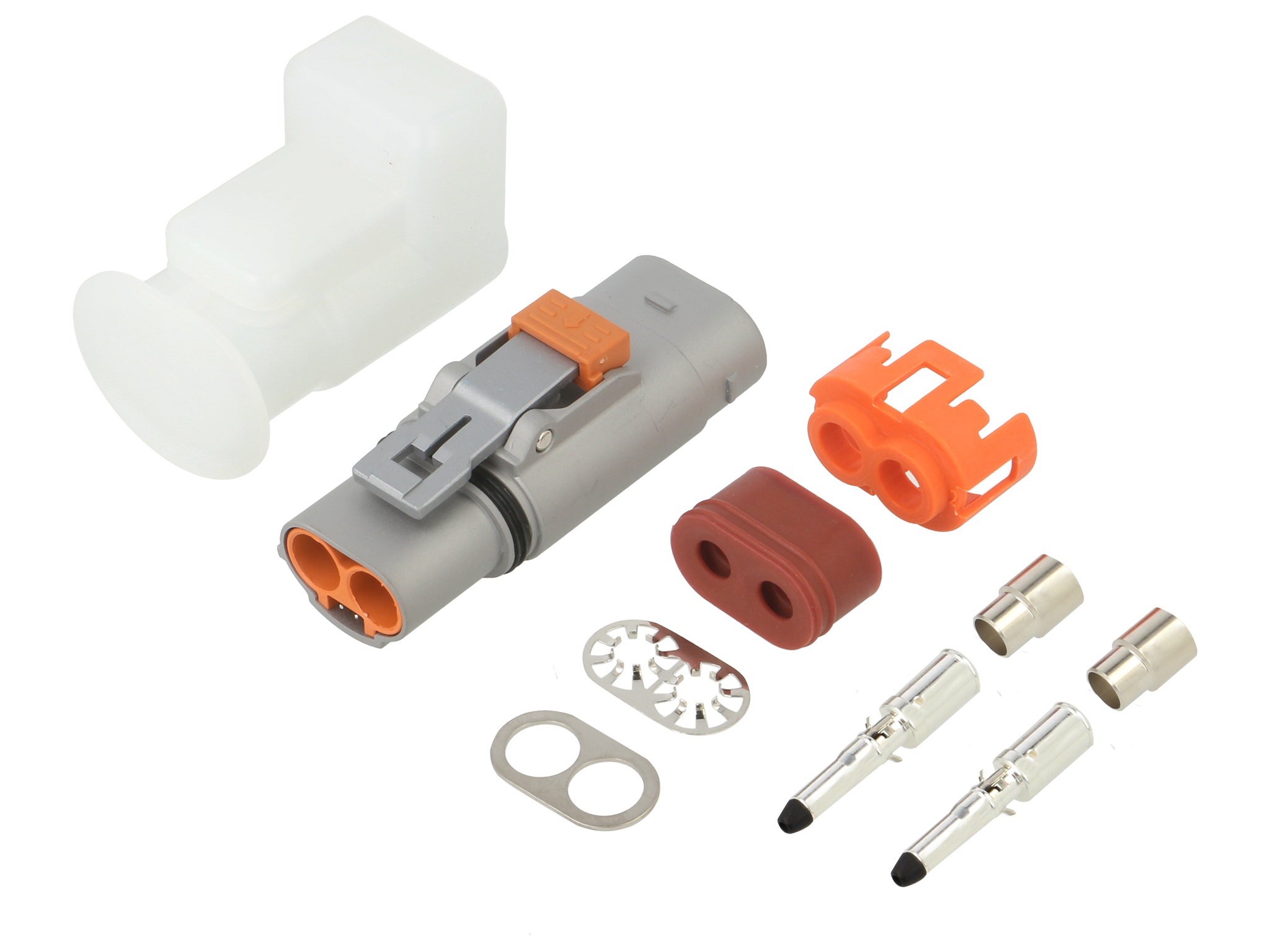

Samozatrzaskowe złącza PowerLok™ 4.0 G2 mają bardziej kompaktową budowę.
Charakterystyka
Typ złącza zasilające DC
Rodzaj złącza* męskie lub żeńskie
Orientacja przestrzenna* prosta lub kątowa
Montaż mechaniczny* na przewód, na panel, kołnierz (4 otwory)
Trwałość mechaniczna 100 cykli
Temperatura pracy -40…125°C
Klasa szczelności* IP2X, IP67, IP69
Polaryzacja* 2X, 3X, U, V, W, X, Y
Liczba pinów* 1…3
Prąd znamionowy* 60…300A
Przekrój przewodu* 4…150mm2
Napięcie znamionowe 1kV
* zależnie od modelu
Źródło: TME
