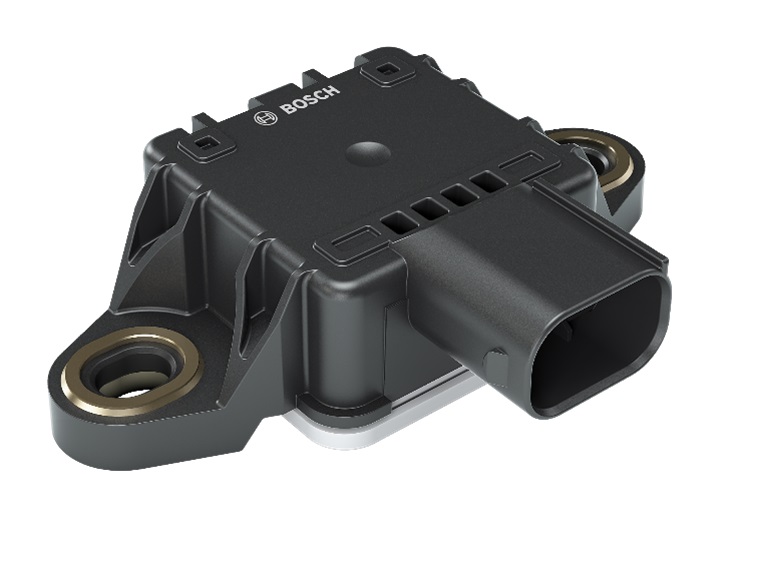

Produkowane seryjnie czujniki firmy Bosch są gwarantem najwyższego poziomu bezpieczeństwa i komfortu, a także zwiększonej wydajności. Teraz najnowszy czujnik przyspieszenia MM5.10, jako niezależny komponent, oferowany jest również przez firmę Bosch Rexroth.

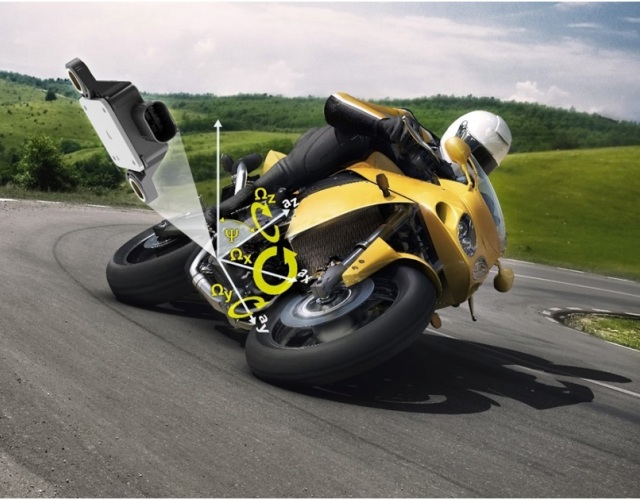

Jednostka do pomiaru inercji MM5.10 została zaprojektowana w celu wykonywania precyzyjnych pomiarów przyspieszeń 5D (5-osiowych), przyspieszeń liniowych podłużnych (aX), poprzecznych (aY) oraz pionowych (aZ), a także prędkości kątowych: rolowania (ΩX) oraz zbaczania (ΩZ). Wszystkie sygnały są dostarczane poprzez magistralę CAN-Bus, dzięki czemu rozwiązanie doskonale sprawdza się również w zastosowaniach dla maszyn mobilnych.
Główne zalety czujnika MM5.10:
- najmniejszy dostępny na rynku rozmiar oraz niska waga,
- możliwość dopasowania do wymagań klienta, np. interfejs CAN-Bus,
- doskonała odporność sygnałów wyjściowych na wibracje,
- możliwość użycia jako niezależny komponent lub w połączeniu z produktami firmy Bosch Rexroth,
- wbudowany mikrokontroler ma możliwość obliczenia kąta pochylenia na podstawie mierzonych przyspieszeń, a także możliwość wyznaczenia dodatkowej wartości prędkości kątowej, dzięki czemu można uzyskać czujnik 6-osiowy z pomiarów 5 wielkości fizycznych.
Inercyjny moduł pomiarowy MM5.10 z częstotliwością 100 razy na sekundę mierzy przyspieszenia 3-osiowe oraz 2-osiowe prędkości kątowe do stosowania w funkcjach bezpieczeństwa i komfortu. Moduł MM5.10 składa się z dwóch czujników MEMS oraz dedykowanego mikrokontrolera ASIC.
Produkt jest dostępny pod numerem F037000401. Szczegółowe informacje są zawarte w karcie katalogowej nr RE/RD95177.
|
Dane techniczne |
Osie czujników |
||||
|
Temperatura pracy |
-20 °C to +85 °C |
|
Prędkości kątowe (ΩX, ΩZ), wartości min/max |
Przyspieszenia (ax,ay,az) |
|
|
Napięcie zasilania |
7 do 16 V |
||||
|
Pobór prądu dla 12 V |
65 mA (typowo) |
||||
|
Czas serwisowy |
15 lat |
||||
|
Czas operacyjny |
10,000 h |
Zakres pomiarowy |
± 163 °/s |
± 4.2 g |
|
|
Interfejs CAN |
zgodnie z normą ISO 11898 |
Rozdzielczość |
± 0.1 °/s |
± 0.01 g |
|
|
prędkość transmisji 500 kBod |
Błąd czułości |
≤ ± 4% |
≤ ± 3% |
||
|
Częstotliwość odcięcia |
15 Hz (-3dB) |
Błąd punktu zerowego |
≤ ± 3.0 °/s |
≤ ± 0.1 g |
|
|
Waga |
40 g |
Nieliniowość |
≤ ± 1°/s |
≤ ± 0.072 g |
|
|
Czas rozruchu |
≤ 1 s |
Zakłócenia sygnału (przy 15 Hz szerokości pasma) |
≤ 0.2 °/s rms |
≤ 0.005 g rms |
|
Źródło: Bosch Rexroth
