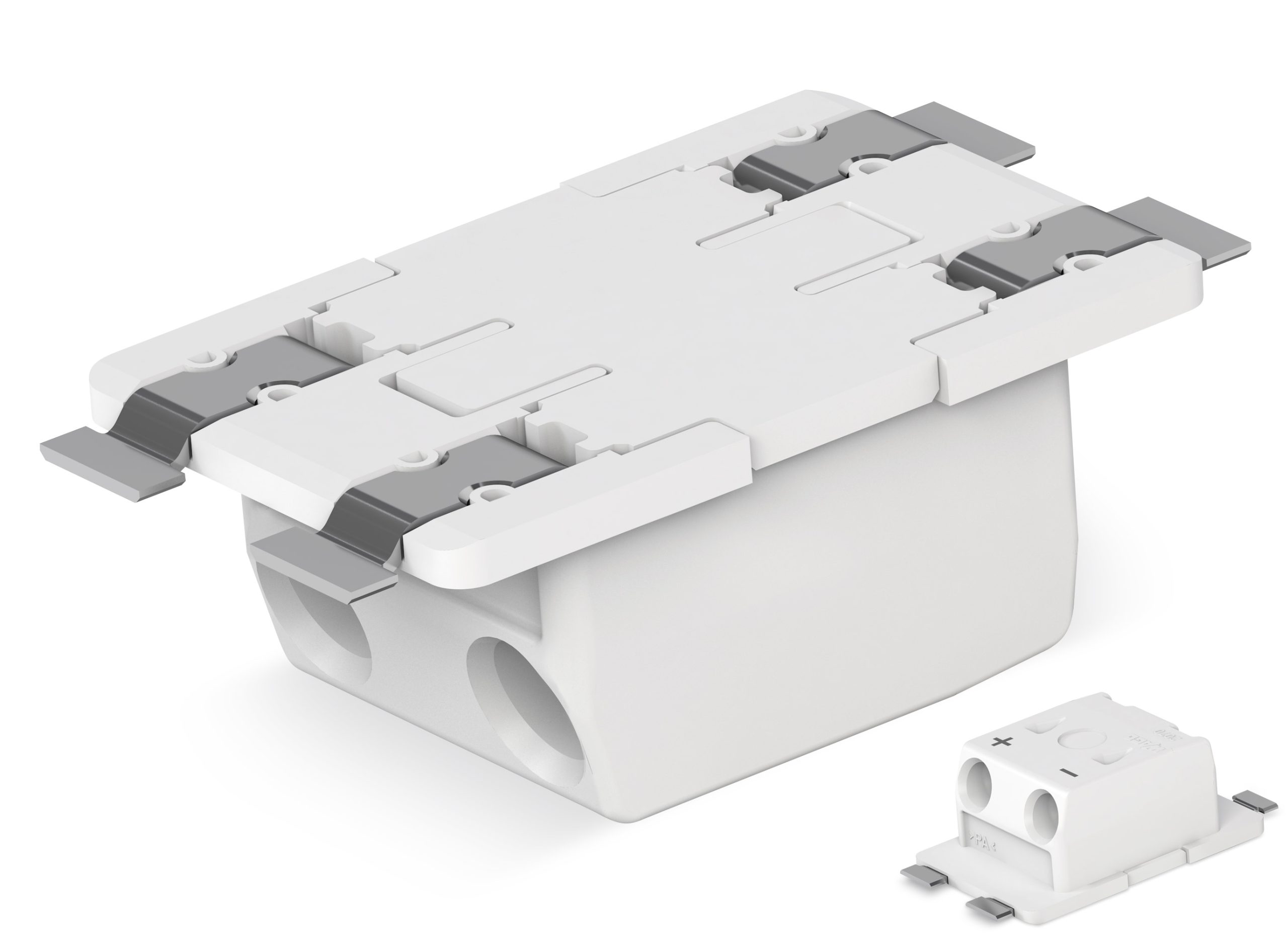

Nowe złączki WAGO do płytek drukowanych SMD typu „Through-Board” (seria 2070) umożliwiają podłączanie modułów LED od tyłu. Powoduje to redukcję niepożądanych cieni oraz ułatwia oprzewodowanie.
Seria 2070 WAGO oferuje nowe złączki do płytek drukowanych SMD, przeznaczone do przewodów jednodrutowych i linkowych o przekroju od 0,2 do 0,75 mm (AWG 24 do AWG 18). Cecha szczególna: nowe złączki opracowane zostały do podłączania modułów LED od tyłu.

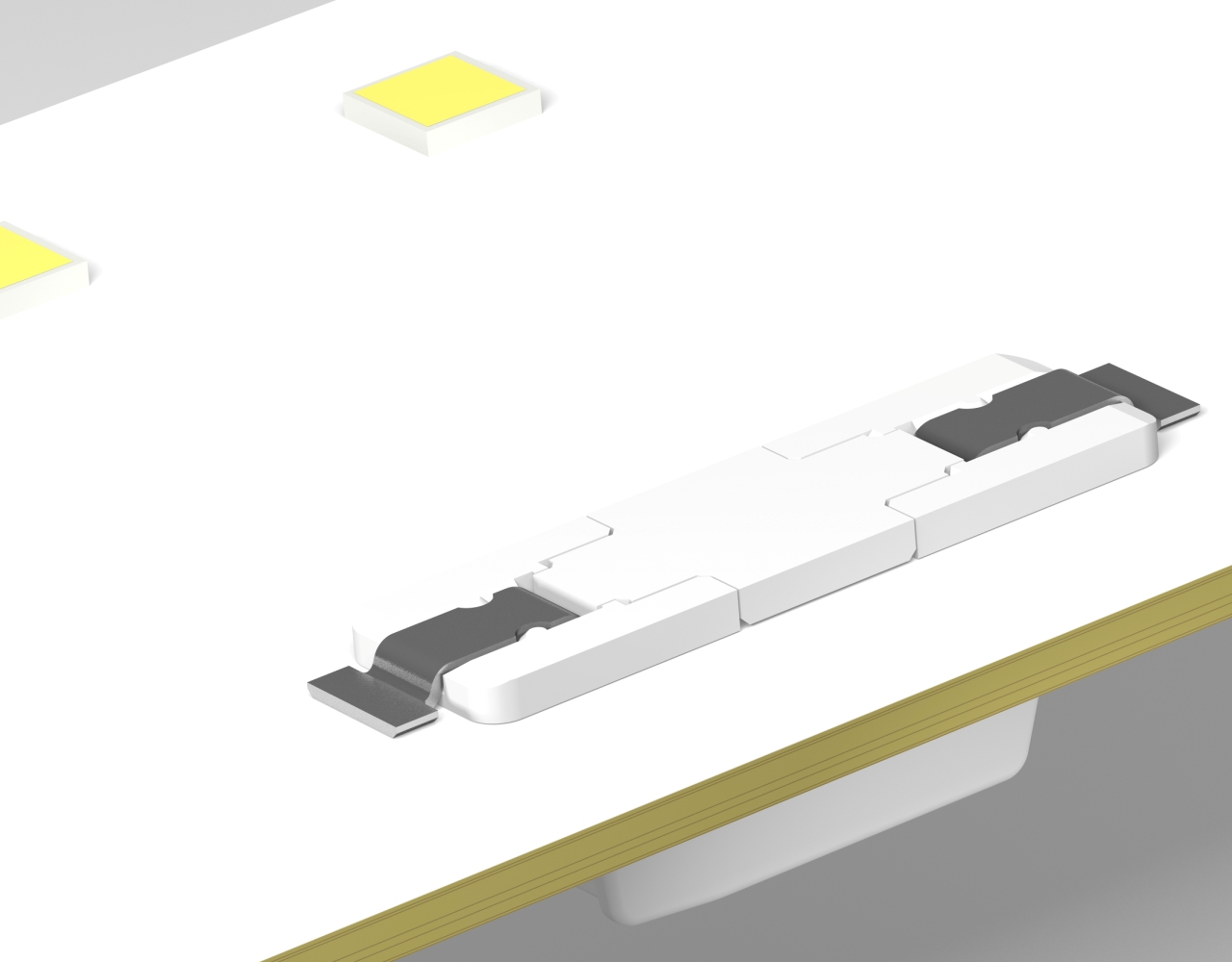

- Minimalna wysokość zabudowy od przodu modułu (zaledwie 1,1 mm) pozwala skutecznie zredukować cienie.
- Montaż przewodów od tyłu ułatwia oprzewodowanie modułów LED.
Dzięki temu nowe złączki WAGO do płytek drukowanych SMD typu „Through-Board” z serii 2070 są optymalnym rozwiązaniem do liniowych modułów LED oraz opraw oświetleniowych o bardzo płaskich obudowach.
Łatwa obsługa
Niezawodny zacisk Push-In CAGE CLAMP® umożliwia wtykowy montaż przewodów jednodrutowych, bez użycia narzędzi. Przy montażu przewodów linkowych oraz przy demontażu wszystkich rodzajów przewodów zacisk należy otworzyć narzędziem montażowym.
Opcjonalnie dostępne są warianty z pokrywą, która zasłania zacisk od przodu modułu i zapewnia jednolity, biały front. Pokrywa stanowi równocześnie płaską powierzchnię umożliwającą zasysanie w przypadku automatycznego montażu elementów.
W telegraficznym skrócie:
- łatwiejszy montaż opraw dzięki możliwości oprzewodowania od tylnej strony modułu LED
- montaż wtykowy przewodów jednodrutowych do zacisku Push-in CAGE CLAMP® bez pomocy narzędzi
- otwór na przyrząd montażowy ułatwiający montaż i demontaż wszystkich rodzajów przewodów
- do ręcznego i automatycznego oprzewodowania
- powierzchnia do zassania optymalna pod automatyczny montaż
- opcjonalna możliwość opisu zacisku w celu unikniecia błędnego oprzewodowania
- duże odstępy izolacyjne powietrzne i powierzchniowe do 500 V zgodnie z normą EN 60598-1
