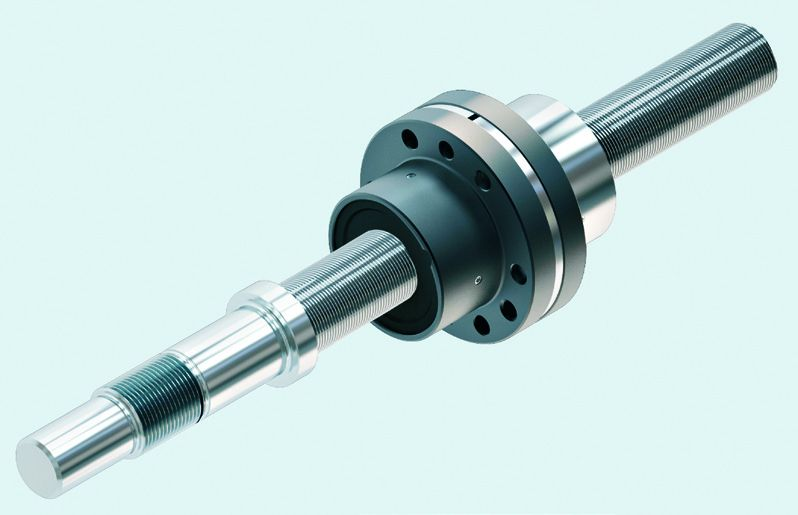

Planetarny mechanizm śrubowy – mocniejszy, ale jednocześnie bardziej kompaktowy i cichy
Dzięki nowym planetarnym mechanizmom śrubowym firma Bosch Rexroth rozszerza spektrum zastosowania rozwiązań elektromechanicznych o możliwość szybkiego przemieszczania dużych obciążeń. Wyżej wymienione elementy napędowe dostępne są w pięciu rozmiarach. Osiągają one nośność statyczną do 475 kN, przy jednocześnie znacząco mniejszej wymaganej przestrzeni zabudowy w porównaniu z mechanizmami śrubowo-tocznymi o tej samej mocy. Te wydajne elementy napędowe szczególnie dobrze nadają się do zastosowań w budowie średnich i ciężkich maszyn, takich jak: prasy, obrabiarki i wtryskarki do tworzyw sztucznych.
Konstrukcja planetarnego mechanizmu śrubowego o dużych powierzchniach kontaktowych znacząco zwiększa nośność w stosunku do masy. Planety o zdefiniowanym profilu kontaktowym obracają się wokół śruby w nakrętce równolegle do osi. Liczne powierzchnie kontaktowe zapewniają dużą sztywność osiową i nośność, a tym samym długą żywotność. Nowe mechanizmy śrubowe osiągają wysoką dokładność pozycjonowania i powtarzalność również przy minimalnych zakresach ruchu.
W przypadku mechanizmów śrubowo-tocznych kulki muszą być odprowadzane do obszaru nośnego przez otwór zwrotny, natomiast planety obracają się w nakrętce. Zapewnia to bardzo lekki bieg. Poziom emisji hałasu mieści się znacznie poniżej poziomu emisji hałasu mechanizmów śrubowo-tocznych.
Technika uszczelnień firmy Bosch Rexroth stosowana w planetarnych mechanizmach śrubowych pozwala na zachowanie długich odstępów pomiędzy smarowaniami. Zmniejsza to nakłady na konserwację i odciąża środowisko dzięki niskiemu zużyciu smarów.
Na początek, portfolio zawiera śruby o średnicach 20, 30 i 48 mm ze skokami gwintu 5 i 10 mm. Kompaktowe cylindryczne nakrętki pojedyncze i nakrętki kołnierzowe pozwalają na dużą swobodę konstrukcyjną. Nowe planetarne mechanizmy śrubowe firmy Bosch Rexroth mają nośność dynamiczną do 231 kN i nośność statyczną do 475 kN. Ponadto podzielona nakrętka kołnierzowa umożliwia wstępne napięcie likwidujące luzy.
Podczas produkcji śrub firma Bosch Rexroth wykorzystuje przewagę z tytułu posiadanego doświadczenia w zakresie technologii rolowania, sprawdzonej w produkcji masowej, która zapewnia taką samą klasę dokładności, jak kosztowniejsze szlifowanie. Firma Bosch Rexroth dostarcza planetarne mechanizmy śrubowe gotowe do montażu z obrobionymi końcami.
