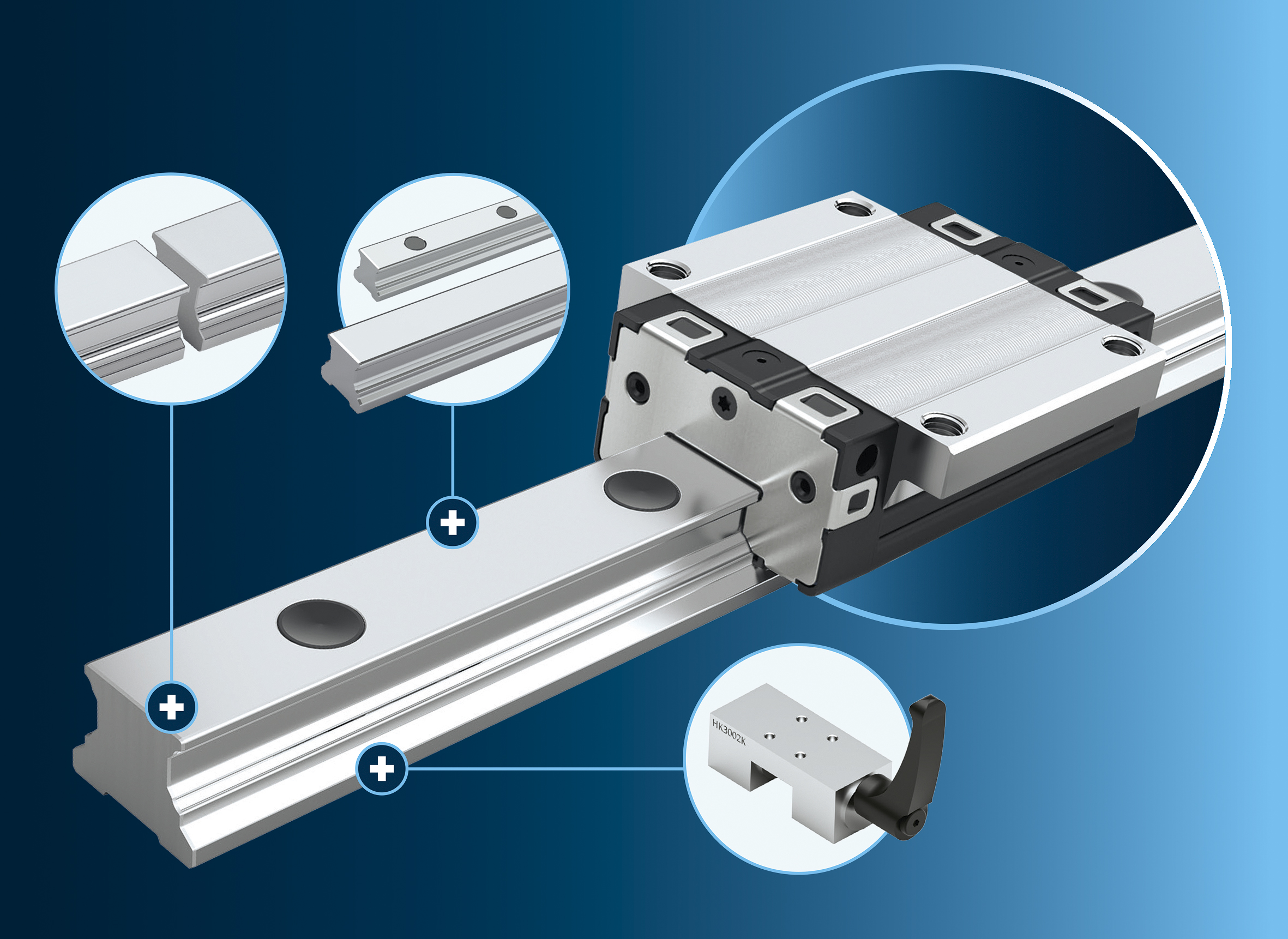

Poznaj nowe opcje montażu, długości i akcesoria prowadnic szynowych kulkowych BSCL stworzonych z myślą o maksymalnej elastyczności.
- Wieloczęściowe prowadnice liniowe o łącznej długości do 50 m
- Nowa opcja mocowania od spodu zapewniająca czystość i dłuższą żywotność produktu
- Rozszerzona oferta: ręczne elementy zaciskowe dostępne jako akcesoria
- Ekonomiczne rozwiązanie przy zachowaniu standardowej jakości Bosch Rexroth
Bosch Rexroth udoskonalił prowadnice szynowe kulkowe BSCL przeznaczone do segmentu średniej wydajności. Portfolio obejmuje teraz wieloczęściowe prowadnice o długości do 50 m, prostą opcję mocowania od spodu oraz ręczne elementy zaciskowe jako wyposażenie dodatkowe. Dzięki bardziej wydajnym procesom produkcyjnym zoptymalizowane kosztowo prowadnice liniowe są dostępne w standardowej jakości Bosch Rexroth i mogą być wykorzystywane w jeszcze szerszym zakresie zastosowań.
Prowadnice szynowe kulkowe BSCL (Ball Rail System Compact Line) doskonale sprawdzają się zarówno w prostych, jak i bardziej wymagających aplikacjach w automatyce przemysłowej, przemyśle drzewnym, elektronicznym, produkcji baterii, poligrafii oraz jako osie posuwu.
W ramach rozszerzenia oferty możliwe jest obecnie łączenie nawet 15 pojedynczych odcinków szyn w jedną szynę prowadzącą o długości do 50 m. Wieloczęściowe prowadnice umożliwiają ekonomiczną realizację szyn prowadzących o niestandardowych długościach, na przykład w konstrukcjach drewnianych lub w przemyśle poligraficznym.
Kolejną nowością jest możliwość mocowania szyn od spodu. W przeciwieństwie do montażu od góry rozwiązanie to eliminuje konieczność stosowania zaślepek otworów montażowych. Jednocześnie gładka powierzchnia ogranicza ścieranie i zużycie, wydłużając żywotność szyny prowadzącej. W porównaniu z szynami prowadzącymi wyposażonymi w taśmę osłonową nie wymaga ono dodatkowych prac montażowych. Mocowanie od spodu jest szczególnie korzystne w środowiskach o dużym zapyleniu lub zanieczyszczeniu, takich jak przemysł drzewny czy opakowaniowy.
Bosch Rexroth oferuje obecnie również ręczne elementy zaciskowe do systemów BSCL, co upraszcza proces zakupu zarówno prowadnic liniowych, jak i kompatybilnych akcesoriów. Elementy zaciskowe służą przede wszystkim do unieruchamiania obrabianych elementów, umożliwiając ich bezpieczną, precyzyjną i powtarzalną obróbkę.
Koncepcja uszczelnień, zoptymalizowana pod kątem wydłużonej żywotności, zwiększa opłacalność eksploatacji. Korzyści przynosi również łatwe przycinanie szyn prowadzących na wymaganą długość oraz obróbka ich końców bez konieczności usuwania zadziorów i czasochłonnego fazowania.
Dzięki elastycznej konstrukcji opartej na zasadzie pełnej zamienności można dowolnie łączyć wózki kulkowe o różnych klasach dokładności i napięcia wstępnego, a także profilowane prowadnice szynowe Bosch Rexroth o tych samych rozmiarach co BSCL. Upraszcza to logistykę oraz obniża koszty serwisowania.
Optymalne rozwiązanie pomiędzy prowadnicami wysokiej precyzji a prowadnicami wałkowymi
Dzięki nośności dynamicznej C50dyn wynoszącej do 99 800 N oraz maksymalnej prędkości do 5 m/s seria BSCL wypełnia lukę w segmencie średniej wydajności pomiędzy wysokoprecyzyjnymi prowadnicami szynowymi kulkowymi i wałeczkowymi a prowadnicami z tulejami liniowymi oraz prowadnicami rolkowymi.
Prowadnice szynowe kulkowe BSCL są dostępne w sześciu rozmiarach: 15, 20, 25, 30, 35 i 45, z sześcioma wariantami wykonania wózków kulkowych (kołnierzowych lub wąskich), trzema klasami napięcia wstępnego oraz trzema klasami dokładności: N, H i P.
Prowadnice szynowe kulkowe BSCL można wybrać, skonfigurować i zamówić online w ciągu kilku minut za pomocą narzędzia Linear Motion Technology Selector. Narzędzie udostępnia również wszystkie istotne informacje o produkcie, w tym modele CAD. Globalna sieć sprzedaży i serwisu Bosch Rexroth zapewnia szybką dostawę oraz wysoką dostępność produktów.
