Bosch Rexroth od wielu lat jest zaliczany do grona czołowych producentów elementów hydrauliki siłowej, od których wymaga się niezawodnego działania w ekstremalnie trudnych warunkach oraz długiego okresu eksploatacji. Jednym z obszarów zastosowań o tych wymaganiach są budowle hydrotechniczne. W Polsce w ostatnich 3 latach rozpoczęto realizację szeregu takich projektów.

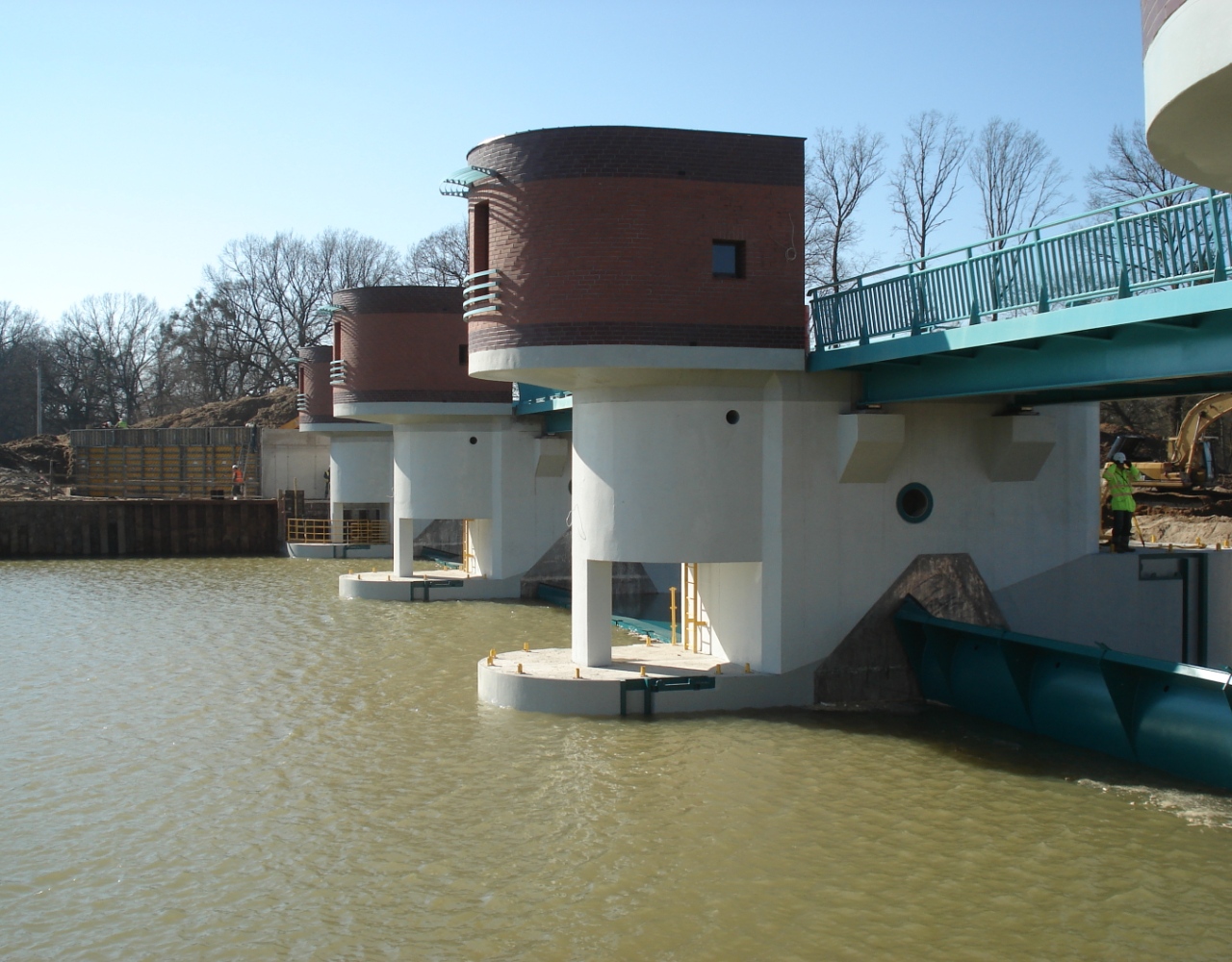

Jednym z nich jest „Poprawa ochrony przeciwpowodziowej Lewina Brzeskiego na rzece Nysie Kłodzkiej”. Podstawowym zadaniem w ramach tego projektu była budowa nowego jazu klapowego z napędem hydraulicznym. Jaz w Lewinie Brzeskim jest jazem trzyprzęsłowym o świetle 3 x 17 m. Dzięki zmianie położenia klap pozwala on na regulację ilości przepływającej wody. W każdym przęśle jest zabudowana 1 klapa, a układ hydrauliczny musi zapewnić jej niezależne sterowanie. Zadanie to jest realizowane za pomocą dwóch siłowników hydraulicznych, z których każdy jest zabudowany po przeciwnej stronie klapy. Ruch tłoczyska siłownika hydraulicznego jest zamieniany poprzez układ dźwigniowy w ruch obrotowy wału, na którym jest osadzona klapa. Układ hydrauliczny napędu i sterowania pojedynczą klapą składa się z:
- siłowników hydraulicznych 360/200×2750 (2 szt.),
- agregatów hydraulicznych (2 szt.),
- instalacji hydraulicznej pomiędzy w/w zespołami (2 kpl.),
- enkoderów (2 szt.).
Dodatkowym wyposażeniem całego układu napędu trzech klap jest agregat pompowy o napędzie spalinowym do awaryjnego zasilania oraz przenośny agregat filtracyjny wykorzystywany do opróżnienia/napełnienia olejem zbiorników agregatów hydraulicznych.

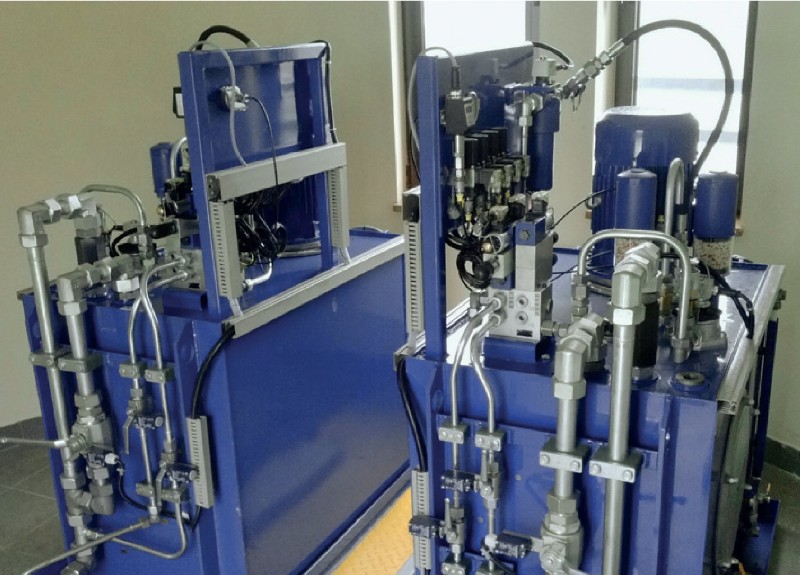

Agregat w sterowni przyczółka

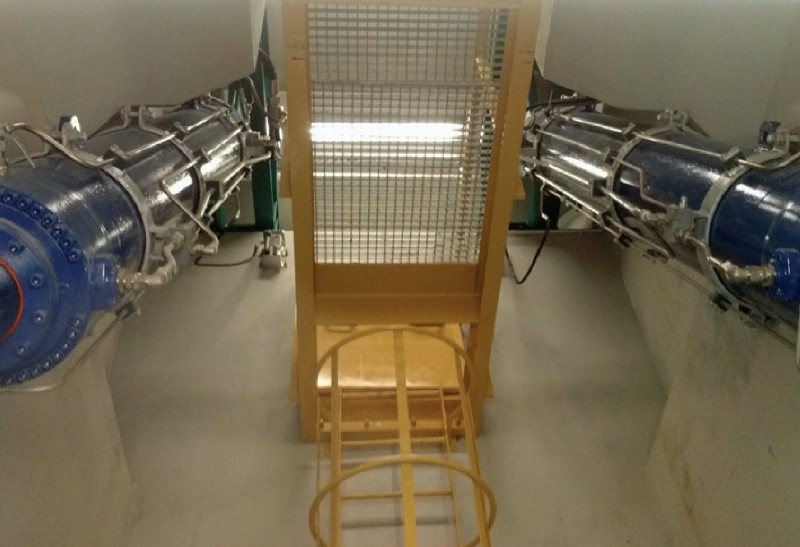

Agregaty hydrauliczne w sterowni filara

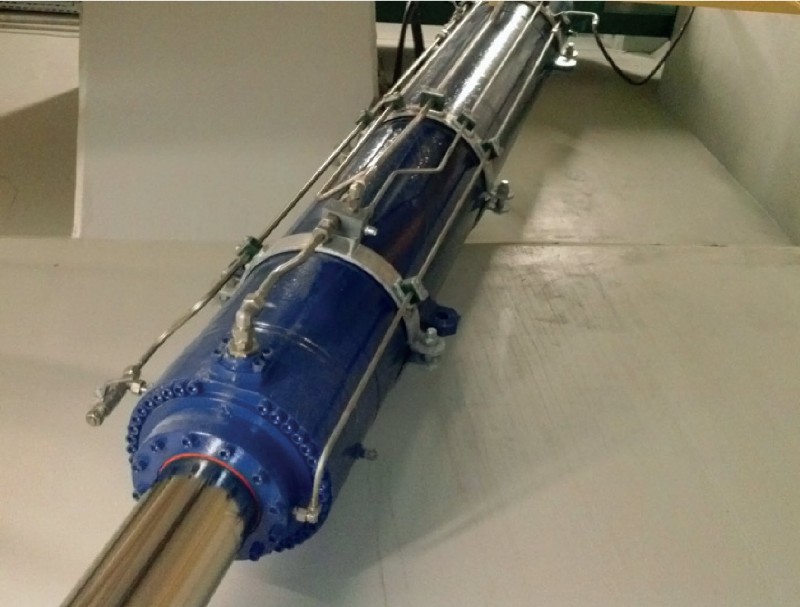

Orurowanie siłownika napędu klapy
