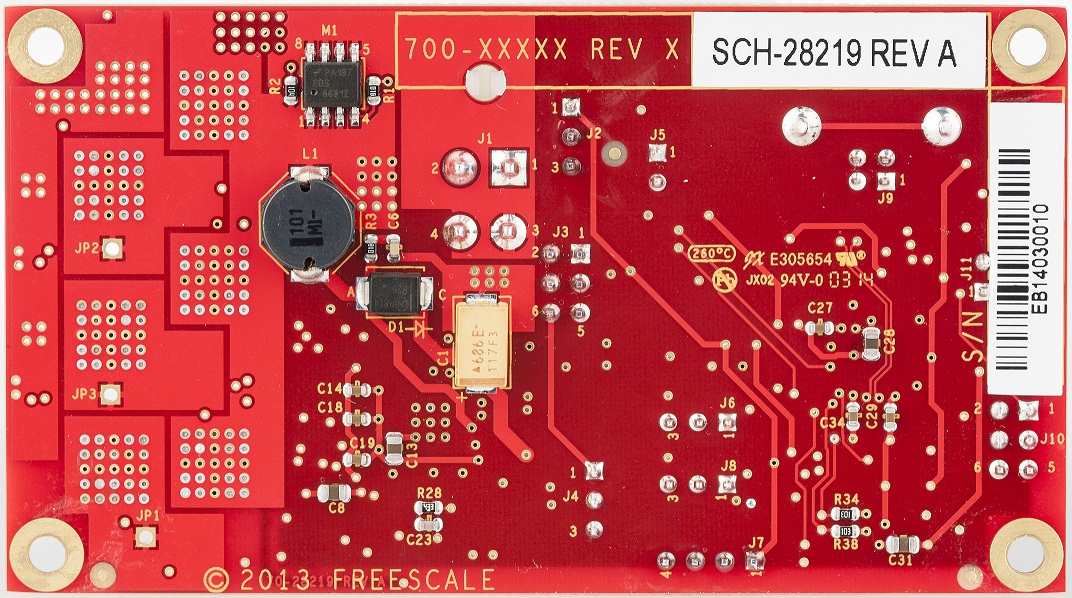

Farnell element14 przedstawia MagniV S12ZVML-MINIBRD, zestaw deweloperski firmy Freescale do sterowania silnikami o zmiennej prędkości. Płytka została stworzona, aby spełnić potrzeby inżynierów i hobbystów w zakresie rozwiązania jednopłytkowego do sterowania niskonapięciowymi silnikami bezszczotkowymi i PMSM o zmiennej prędkości z wykorzystaniem sterowania trapezowego i wektorowego.

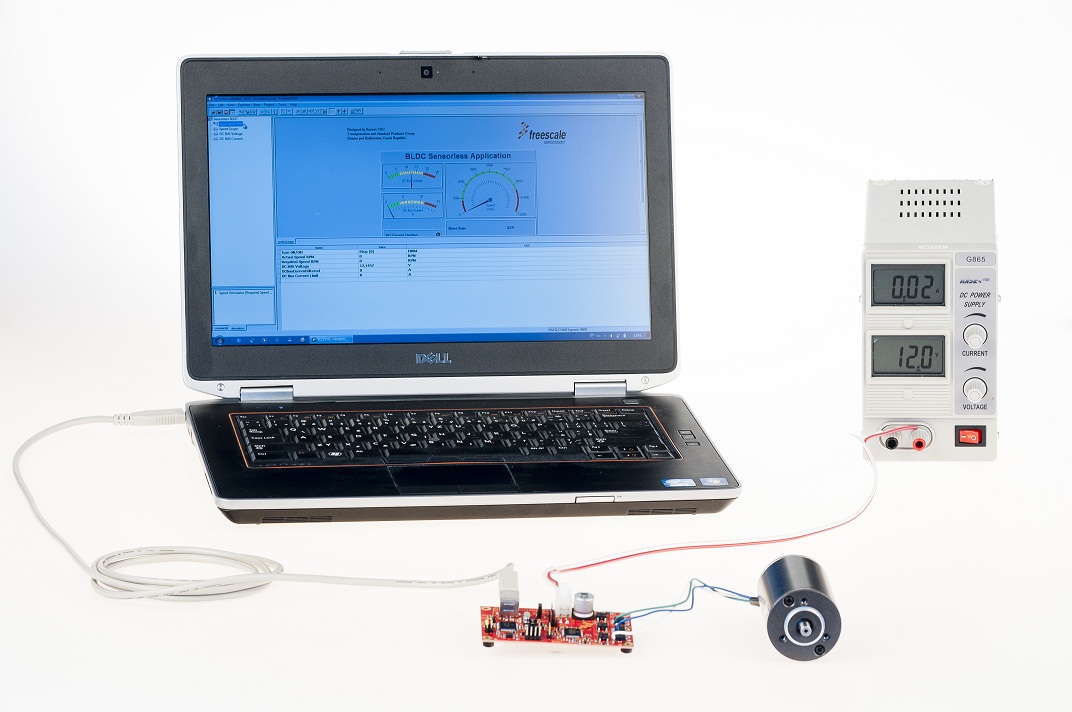

Nowa płytka S12ZVML-MINIBRD to atrakcyjna cenowo i łatwa w użyciu platforma deweloperska do oceny sterowania silnikami. Zestaw obejmuje zarówno sprzęt, jak i oprogramowanie potrzebne do sprawnego uruchomienia silnika o zmiennej prędkości, a także biblioteki i narzędzia programistyczne. Rozwiązanie to jest doskonałym wyborem do sterowania bezczujnikowymi silnikami bezszczotkowymi i PMSM oraz dwukierunkowymi silnikami DC (H-Bridge).
Cechy S12ZVML-MINIBRD:
- Sterowanie trapezowe i wektorowe
- Łatwe w użyciu oprogramowanie oraz biblioteki do tuning’u pracy silnika
- 6 tranzystorów NFET 5-8A
- Część zestawu S12ZVML128
- Złącze LIN
- Wbudowany interfejs debugowania BDM-USB
Cechy S12ZVML:
- Jednochipowy mikrokontroler z wbudowanym GDU + VREG + LIN phy + wzmacniaczem operacyjnym
- Od 32 do 128 kB pamięci Flash
- Programator czasowy (PTU) synchronizujący sekwencje konwersji z modułem PMW (PMF), zapewniając maksimum precyzji i minimalne obciążenie procesora
- Brak konieczności korzystania z zewnętrznych podzespołów do detekcji EMF tła
- Procesor S12Z współpracujący z magistralą 50 MHz
- Czujnik VREG + 5 V/20 mA
- LIN PHY, LIN2.1 / 2.2 / zgodność z wymogami standardów J2602
- Sześciobramkowy sterownik wstępny (GDU) o całkowitym ładunku bramki 100 nC
- Podwójny 12-bitowy przetwornik ADC zsynchronizowany z PWM
- Programator czasowy z zabezpieczeniem przed awarią
- 2x wzmacniacz operacyjny
- Do 128 kB pamięci Flash i 512 bajtów pamięci EEPROM
– W ramach naszego programu sojuszów strategicznych podjęliśmy współpracę z firmą Freescale przy przygotowywaniu płytki MagniV. Możliwości, które możemy obecnie oferować dzięki przejęciu firmy Embest, pozwoliły nam przeprowadzić cały proces aż do etapu wprowadzenia produktu na rynek – powiedział David Shen, Dyrektor techniczny w firmie Farnell element14.
Płytka MagniV jest dostępna w cenie 69 USD od firmy Newark element14 w Ameryce Północnej, Farnell element14 w Europie oraz element14 w rejonie Azji i Pacyfiku.
