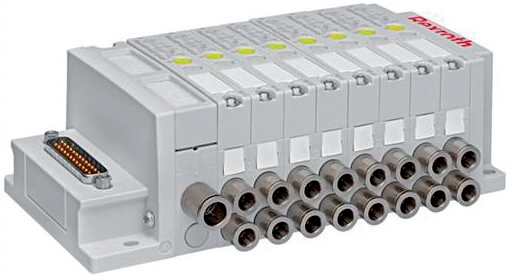

AV03 to najnowsza i jednocześnie pierwsza grupa wysp zaworowych z całej rodziny serii AV. Dzięki nowoczesnej technologii wytwarzania, zastosowaniu nowatorskich rozwiązań konstrukcyjnych oraz lekkich materiałów uzyskano zwartą zabudowę w oparciu o małą ilość części oraz bardzo dobre parametry przepływu poprzez optymalizację kształtu i wymiarów poszczególnych części.
Wyspę AV03 charakteryzuje duża elastyczność rozbudowy w moduły komunikacyjne, moduły cyfrowe wejść/wyjść oraz przyłącza na przewody pneumatyczne. Płyty przyłączeniowe są podwójne. Dzięki temu stanowią one sztywną podstawę zaworów. Wyspa posiada odpowietrzenie centralne, poprzez płaskie tłumiki będące integralną częścią wyspy, lub indywidualne, poprzez gniazda 3 i 5. Zawory posiadają system szybkiego i pewnego montażu. Wyposażone są w duże i wygodne przyciski do ręcznego przesterowania. Miniaturowe piloty zaworów posiadają diody LED sygnalizujące zasilanie cewki. Wyspa jest łatwa w montażu i demontażu. Można ją rozszerzać o dodatkowe zawory.
Wyspa zaworowa AV03 jest nowoczesna, lekka i przyjazna w użytkowaniu. Ma szerokie zastosowanie, szczególnie w automatyzacji procesów podawania, transportu, pozycjonowania, w tym – ze względu na zwartą konstrukcję i niewielki ciężar – w układach ruchomych.
Wyspę zaworową AV można konfigurować w katalogu internetowym generując numer zawierający wszystkie informacje dotyczące wyposażenia wyspy.
Specyfikacja techniczna
- natężenie przepływu
- 300 Nl/min
- zakres ciśnień
- – 0,9 do 10 bar
- minimalne ciśnienie przesterowania
- 2,5 do 3 bar
- temperatura otoczenia
- -10 °C do + 60 °C
- napięcie zasilania
- 24 VDC ± 10%
- moc cewki
- 0,55 W
- stopień zabezpieczenia
- IP54 oraz IP65
- przyłącza
- na przewód Æ 3, 4, 6, 8 mm
- maksymalna wielkość cząstek stałych w sprężonym powietrzu
- 40 mikronów
- złącze Multipol D – SUB 25
- możliwość podłączenia 24 cewek
- złącze Multipol D – SUB 44
- możliwość podłączenia 40 cewek
- materiały
- poliamid i aluminium
- minimalny czas przesterowania dla zaworu 5/2 dwustronnie sterowanego elektrycznie
- 8 ms
- B10 (dla p=6,3 bar)
- minimum 50 mln przełączeń
- moduły wejść/wyjść
- 4-gniazdowe M12 i 8-gniazdowe M8
- protokoły komunikacyjne
- Profibus, DP, CanOpen, DeviceNet, Profinet, Ethernet IP, Ethercat, Sercos III, Powerlink,
- funkcje zaworów
- 2×3/2, 5/2, 5/3
