Z myślą o przyspieszeniu procesu projektowania rozdzielnic niskiego napięcia firma Hager wprowadziła intuicyjny program, który wspiera projektanta na każdym etapie planowania.
Hagercad.one to pracujący w popularnym środowisku CAD program wspierający projektantów, jak i elektroinstalatorów w ich codziennej pracy. Podzielona na siedem czytelnych modułów aplikacja przeprowadza użytkownika krok po kroku przez projekt nawet najbardziej skomplikowanych schematów zasilania. Dzięki funkcjom podpowiedzi i zapytań kontekstowych ryzyko popełnienia błędu zostaje ograniczone niemal do zera. Program jest bardzo pomocny również przy powtarzalnych, prostych projektach instalacji w budynkach jednorodzinnych czy wielorodzinnych. Użytkownik może wprowadzać i zapamiętywać własne szablony, które przy kolejnych projektach podlegają tylko potrzebnym modyfikacjom.
Wirtualny kierownik budowy
Sercem programu hagercad.one jest Edytor projektu, który dostarcza pomocnych podpowiedzi i pytań, które projektant musi wziąć pod uwagę, by niczego nie przeoczyć. Już na wstępie edytor podpowiada różne rodzaje zasilania, od jednej rozdzielnicy aż po układ z dodatkowym generatorem. Na kolejnym etapie można przejść do tworzenia schematu – rysowanego ręcznie lub automatycznie. Program dostarcza schematy jednokreskowe lub wielokreskowe. Za pomocą jednego kliknięcia można uwzględnić w projekcie oświetlenie, klimatyzację budynku lub automatykę w standardzie KNX, których schematy wyświetlają się w odpowiednich tabelach. W widoku podglądu można zmieniać i uzupełniać schemat o dowolne elementy. Program posiada również funkcje obliczania parametrów cieplnych, uwzględniając wyposażenie rozdzielnicy i powierzchnię chłodzącą, w oparciu o podane na schemacie parametry lub normę PN-EN 61439. W przypadku, gdy dopuszczalna temperatura w rozdzielnicy ulega przekroczeniu, aplikacja podpowiada, jaki wentylator należy zastosować.

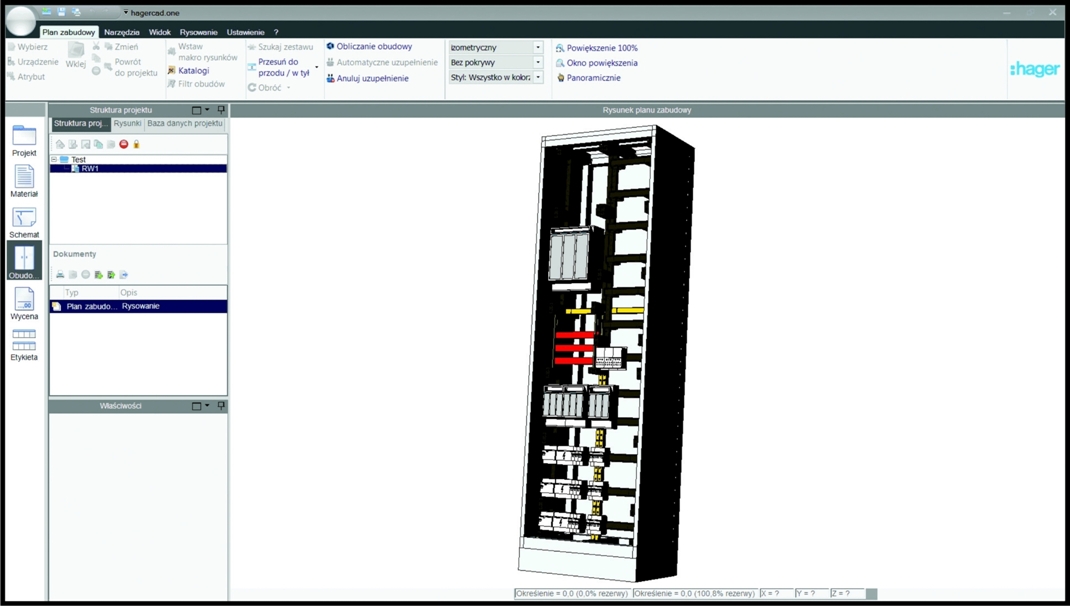

Wizualizacja gotowej rozdzielnicy w programie hagercad.one
Niezawodny asystent
W fazie projektowania rozdzielnicy i instalacji oprogramowanie dba o wszystkie szczegóły, podpowiadając odpowiedni rodzaj obudowy czy rodzaje zacisków. W zależności od wybranego rozwiązania: listew zaciskowych złącz trójpoziomowych, skręcanych lub wpinanych, moduł automatycznie zaproponuje schemat łączy i przeniesie go na inne moduły. Hagercad.one umożliwia także tworzenie etykiet do nowych i istniejących rozdzielnic. Program dysponuje bogatą gamą piktogramów i opisów, dzięki czemu istnieje możliwość tworzenia bardzo dokładnych i czytelnych instrukcji, które ułatwią produkcję zestawu i późniejszą obsługę rozdzielnicy przez instalatora. Hagercad.one umożliwia także przechowywanie pełnych dokumentacji w formie elektronicznej. Nawet po upływie wielu lat po zakończeniu projektu można mieć dostęp do poszczególnych projektów, opisów, zaświadczeń i instrukcji obsługi.

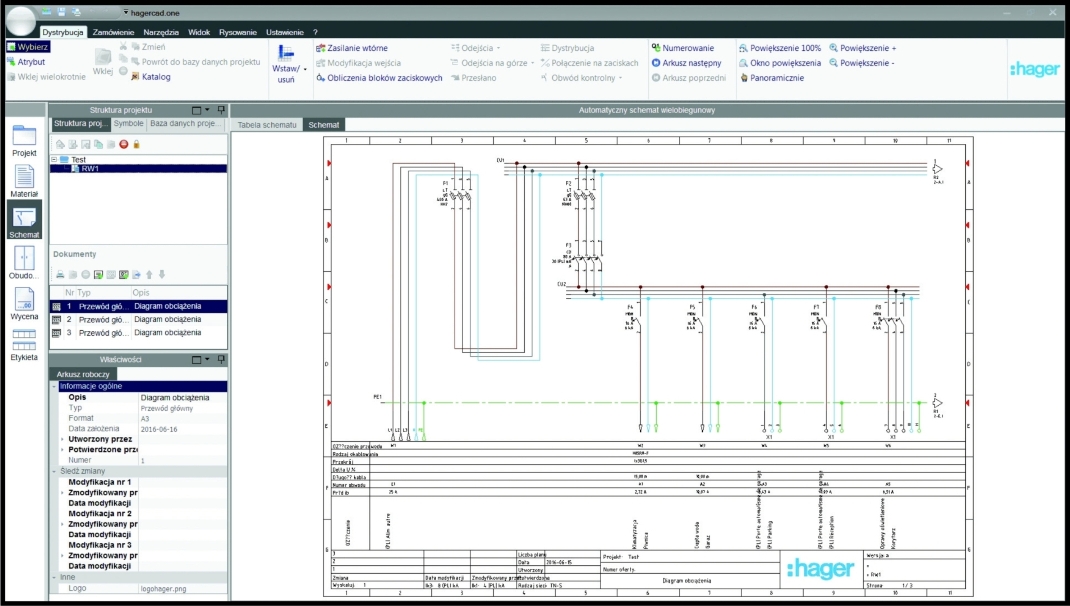

W programie można tworzyć samodzielnie lub edytować automatyczne schematy jednokreskowe lub wielokreskowe
Program Hagercad.one można pobrać ze strony: www.hager.pl
