Układy hydrauliczne firmy Bosch Rexroth w ciągnikach rolniczych Farmtrac

Firma Bosch Rexroth posiada wieloletnie doświadczenie w zakresie stosowania układów hydraulicznych w aplikacjach rolniczych, szczególnie tych rekomendowanych do ciągników rolniczych. W tym roku firma Bosch Rexroth zrealizowała kolejny projekt, tym razem obejmujący dostawę pełnego zakresu produktowego przeznaczonego na pierwszy montaż do ciągników firmy Farmtrac serii 600 i 7000.

Wspólnie z firmą Farmtrac Tractors Europe, producentem ciągników rolniczych średniej wielkości, firma Bosch Rexroth podjęła współpracę w zakresie kompleksowego wyposażenia ciągników serii 600 i 7000 w komponenty hydrauliczne Rexroth do pierwszego montażu z wykorzystaniem zaworów hydraulicznych typu OC oraz LS, pracujących w układzie otwartym zasilanych z wykorzystaniem pomp zębatych. Zadanie to udało się zrealizować w największych produkowanych w Mrągowie ciągnikach o oznaczeniach FT 7100DT i 7110DT. Zaproponowany przez firmę Bosch Rexroth kompletny układ hydrauliczny obejmuje:

• podwójną pompę o stałej wydajności AZPFF,
• rozdzielacz czterosekcyjny typu SB23-LS,
• zawór EHC (dawna nazwa EHR) montowany bezpośrednio na przekładni,
• hydrostatyczny mechanizm skrętu LAGC,
• czujniki, elektronikę i pulpit do sterowania układem EHC (układ TUZ).

Należy podkreślić, iż w tych ciągnikach producent zastosował przekładnię ZF oraz silniki Perkins.

Do mniejszych ciągników serii 600 firma Bosch Rexroth dostarcza podwójne pompy hydrauliczne AZPFF oraz kostkę zaworową sterującą pracą wałka odbioru mocy (PTO) i napędem przedniej osi.

Zaoferowane elementy pozwoliły na stworzenie kompletnego systemu hydraulicznego.

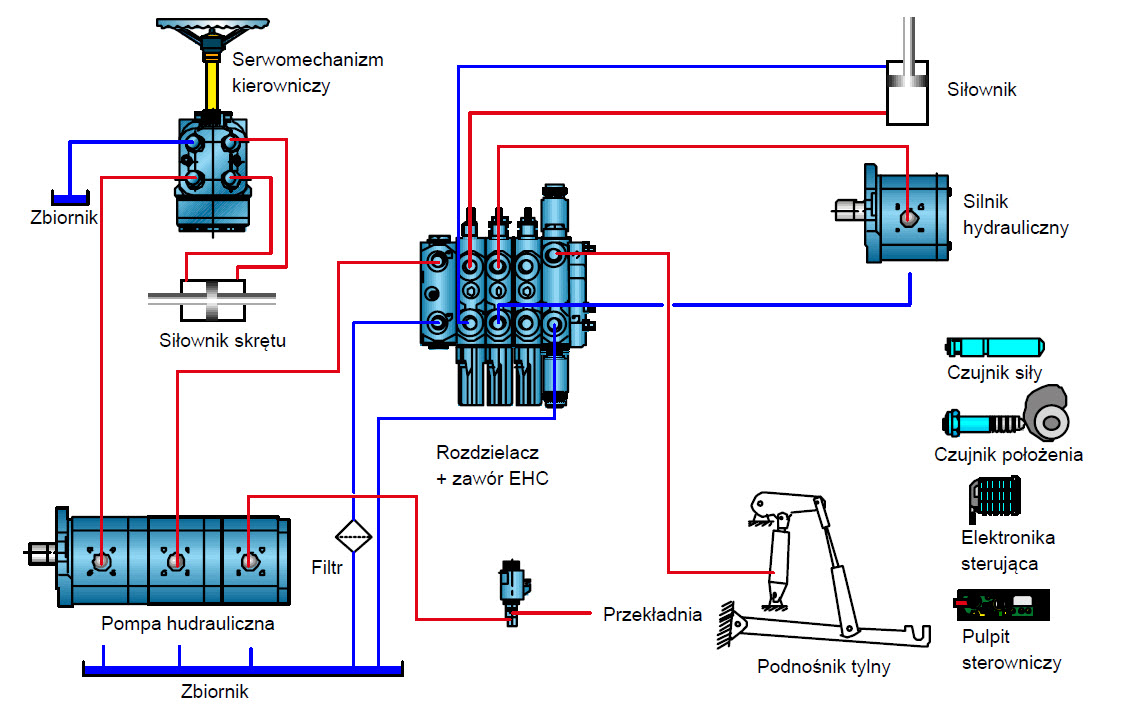

Schemat ideowy układu hydraulicznego ciągnika
