Kompaktowe i wytrzymałe złącza zapewniają wiodącą w branży gęstość mocy

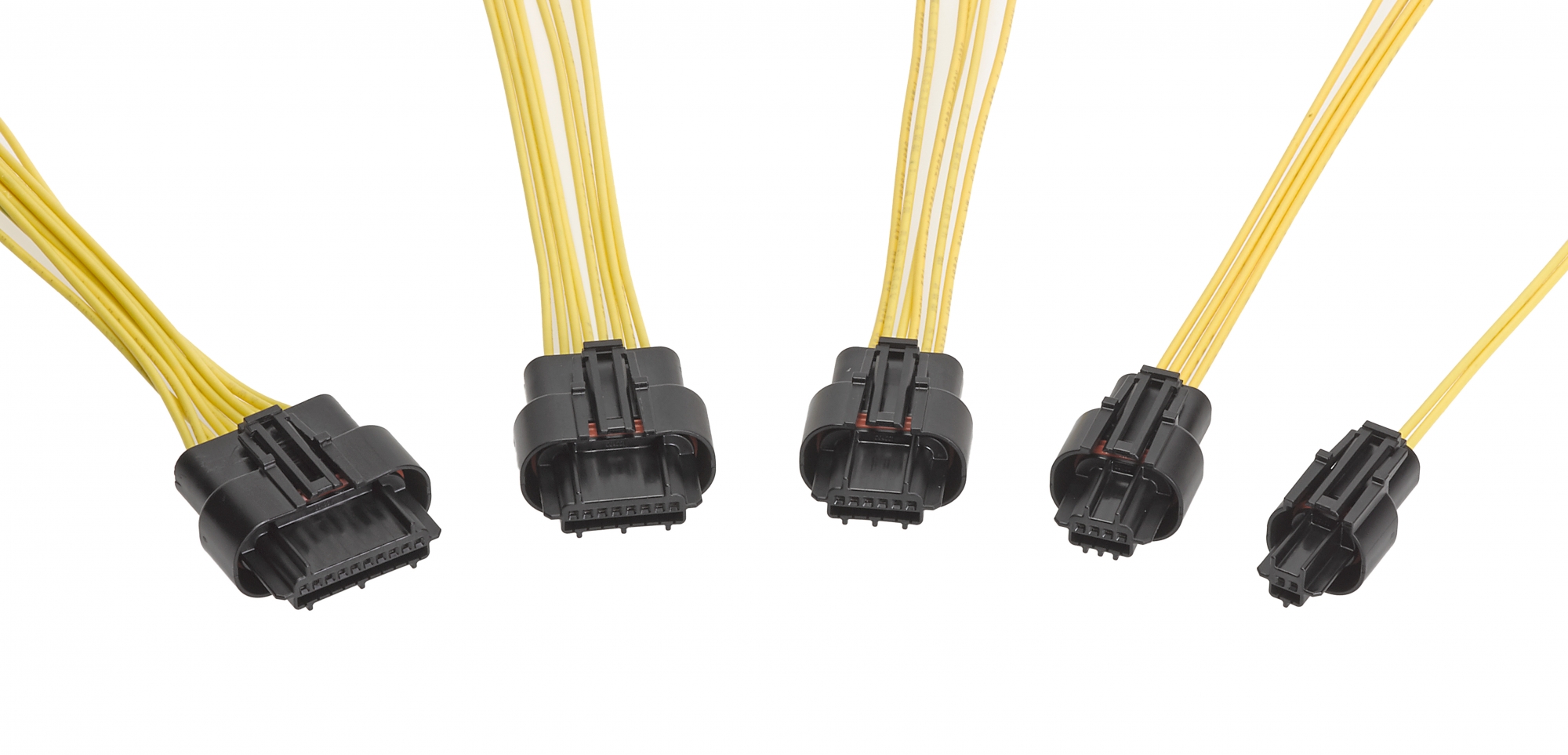

Globalny dystrybutor RS Components (RS) wprowadza gamę uszczelnionych złączy Molex Squba typu przewód-przewód o rozstawie 1,80 mm, zaprojektowanych tak, aby mieściły się w małych przestrzeniach, a jednocześnie oferowały ochronę przed cieczami, kurzem i brudem o stopniu IP67. Squba obsługuje obciążenie do 6,0 A i przewody od 24 do 22 AWG, zapewniając więcej mocy przy tak małym przekroju przewodu niż inne systemy złączy dostępnych na rynku.
Od inżynierów elektroników z sektora konsumenckiego, przemysłowego i transportowego oczekuje się coraz większej funkcjonalności projektów, co utrudnia umieszczenie wszystkich wymaganych komponentów w dostępnej przestrzeni. Wiele zastosowań narażonych jest również na wilgotne lub zapylone warunki pracy, które mogą spowodować uszkodzenie nieuszczelnionych złączy.
Dzięki rozstawowi zacisków wynoszącemu zaledwie 1,80 mm w połączeniu z ochroną IP67, system złączy Squba zapewnia niezawodne połączenie nawet w trudnych warunkach środowiskowych, w jakich pracują oświetlenie zewnętrzne, sprzęt instalacji HVAC, systemy bezpieczeństwa, roboty, silniki i maszyny przemysłowe, urządzenia do przetwarzania żywności, dozowniki płynów, quady (ATV) oraz oświetlenie i okablowanie łodzi oraz innych jednostek pływających.
Zgłoszona do opatentowania konstrukcja firmy Molex charakteryzuje się zabezpieczonym zatrzaskiem o małej wysokości i wymuszonym bezpieczeństwie, który zapobiega plątaniu się przewodów podczas instalacji przy jednoczesnym zachowaniu niewielkich rozmiarów całej obudowy złącza. Korki uszczelniające z ochronnymi kanałami prowadzącymi wyrównują styki w celu zapewnienia dodatkowego zabezpieczenia przed przebiciem uszczelnienia podczas montażu oraz uszkodzeniem podczas przenoszenia, transportu, wstawiania i obsługi.
System złączy typu przewód-przewód Molex Squba składa się z wtyków i gniazd oraz styków zagniatanych, które są dostępne w konfiguracjach od 2- do 10-obwodowych z możliwością pozostawiania wolnych miejsc w zastosowaniach 3-, 5-, 7- i 9-obwodowych. Proste styki z zagniataną owijką izolacyjną są stosowane w celu zapobiegania przebiciom uszczelnienia. Każdy żeński styk ma dwa punkty styku i dwa ząbki w obszarze zagniatania przewodu w celu poprawy parametrów elektrycznych i mechanicznych. Blokada podstawowa zapewnia siłę połączenie 30 N.
Rezystancja zestyku wynosi 10 mΩ, a rezystancja izolacji 100 MΩ. Maksymalne napięcie wynosi 125 V, przy czym testy wytrzymałości dielektrycznej wskazują na prąd upływu poniżej 5 mA. Zakres temperatur pracy wynosi od -40° do +105°C.
Linia produktów Molex Squba jest obecnie dostępna w RS w regionach EMEA oraz Azja-Pacyfik.
