Możliwość połączenia z systemem SmartWire-DT w celu zwiększenia przejrzystości instalacji

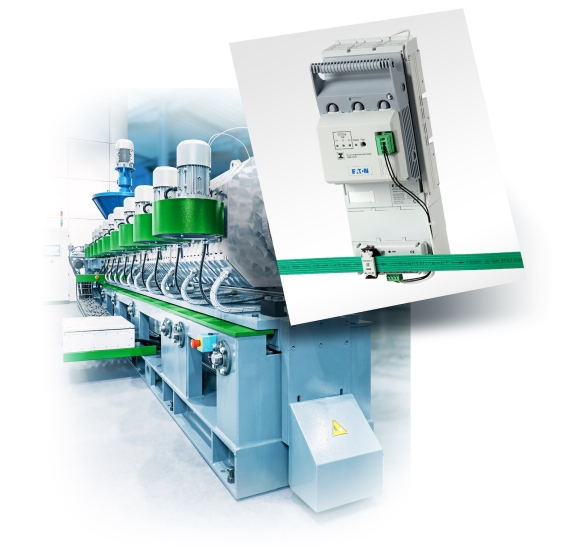

Eaton przedstawia nową generację rozłączników bezpiecznikowych NH XNH. Ergonomia i łatwość montażu tych urządzeń umożliwiają bezpieczniejsze, bardziej ekonomiczne i mniej czasochłonne wdrażanie projektów. Nowy rozłącznik bezpiecznikowy jest jednocześnie pierwszym aparatem dla wkładek typu NH , który można standardowo podłączyć do systemu SmartWire-DT.
Jako element wyposażenia rozdzielnic elektrycznych serii xEffect odłączniki XNH występują w wielu różnych wersjach i mogą być łączone z szerokim zakresem akcesoriów. Dzięki temu mogą sprostać nawet najbardziej wymagającym zastosowaniom w instalacjach elektrycznych maszyn oraz budynków, jak również w tradycyjnych sieciach rozdzielczych. Tym samym Eaton wprowadza na rynek serię urządzeń, które z nawiązką spełniają wymogi bezpieczeństwa określone w normie IEC/EN 60947-3.
Aby podłączyć urządzenie do systemu okablowania SmartWire-DT, wystarczy wpiąć moduł komunikacyjny do aparatu XNH. Takie rozwiązanie umożliwia stałe monitorowanie i rejestrowanie stanu bezpieczników, położenia rozłącznika i poziomu mocy. Dane przesyłane są przez moduły komunikacyjne do wszystkich popularnych magistrali komunikacji sieciowej (Fieldbus). Dzięki temu personel sterówki może szybko wykryć potencjalną usterkę i niezwłocznie zlokalizować źródło awarii.
System monitorowania stanu bezpieczników (FCL) pomaga również ograniczyć czas wyłączenia niesprawnego obwodu, informując operatora o usterkach za pomocą diod LED, dzięki czemu można w krótkim czasie odnaleźć i wymienić uszkodzony bezpiecznik.
Wysokie osłony na górze i po bokach oraz blokada zabezpieczająca obudowę rozłącznika przed odwrotnym montażem zapewniają operatorowi bezpieczeństwo podczas manewrowania. Rozłącznik został tak zaprojektowany aby zapewnić ochronę przed dotykiem części przewodzących. Urządzenie jest także wyposażone w mechanizm pozwalający zabezpieczyć wyłączniki przed nieupoważnionymi osobami za pomocą zapięcia typu u-lock. W czasie serwisowania rozłącznika operator może odchylić pokrywę z bezpiecznikami i przymocować ją do uchwytu zapięcia opaską kablową.
Rozłącznik jest także wyposażony w zabezpieczenie przed kradzieżą energii i powlekaną obudowę umożliwiającą podłączanie przewodów z każdej strony. W zestawie znajdują się również zaciski skrzynkowe, śrubowe, pryzmatyczne i podwójne pryzmatyczne oraz zaciski z uchem.
Aparat XNH jest dostępny w rozmiarze 00, 1, 2 oraz 3. Do serii należą zarówno trójbiegunowe, jak i dwu- i czterobiegunowe urządzenia mocowane do szyny zbiorczej, płyty montażowej lub szyny TS35. W przypadku łączenia z systemem szyn o szerokości 60 mm, np. Sasy 60i marki Eaton, zaciski odejściowe można wykorzystać od dołu lub od góry.
