Nowy system Lightning Monitoring System LM-S rozpoznaje i analizuje wszystkie istotne parametry prądów piorunowych. Na tej podstawie można ocenić rzeczywiste obciążenie instalacji.
Mając takie informacje można podjąć decyzje o konieczności przeprowadzenia kontroli lub konserwacji. Jest to szczególnie korzystne dla instalacji w eksponowanym położeniu, jak w przypadku turbin wiatrowych.
Jak działa system Lightning Monitoring?
System Lightning Monitoring rejestruje prądy udarowe bazując na zjawisku Faradaya. Jako medium pomiarowe używany jest spolaryzowany sygnał świetlny.
Natężenie pola magnetycznego wokół przewodu prądu udarowego wpływa bezpośrednio na płaszczyznę polaryzacji sygnału świetlnego.
Jednostka analizująca ustala na podstawie tego wpływu typowe parametry prądu piorunowego, takie jak jego maksymalne natężenie, czasy narastania, biegunowość oraz energię.
Nadrzędny system zarządzania umożliwia dalsze przetworzenie i ocenę tej informacji.

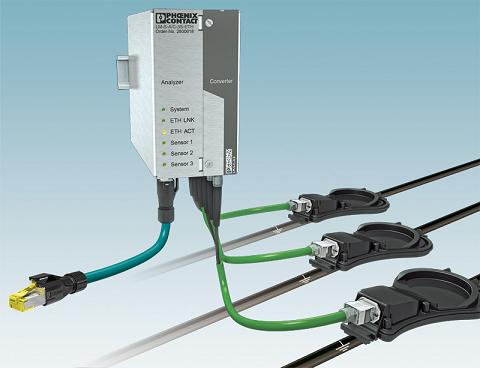

Jednostka analizująca
W szafie sterowniczej jest zainstalowana jednostka analizująca.
Analizuje ona nieprzerwanie sygnały świetlne z czujników.
Zestaw diod LED sygnalizuje aktualny stan urządzenia.
Przetwarzanie i komunikacja
Wymienny przetwornik optoelektroniczny został przewidziany do podłączenia maksymalnie trzech czujników.
Za pomocą złącza ethernetowego i przeglądarki internetowej można zapewnić sobie zdalny dostęp do ważnych danych instalacji.
Czujnik pioruna
Czujniki są zamocowane na przewodach instalacji przewodzących prąd udarowy.
Przyłączane są za pomocą światłowodów od optoelektronicznych przetworników do jednostki analizującej.
W turbinach wiatrowych każdy czujnik rejestruje prądy piorunowe w instalacji odgromowej łopaty wirnika.
Źródło: PHOENIX CONTACT
