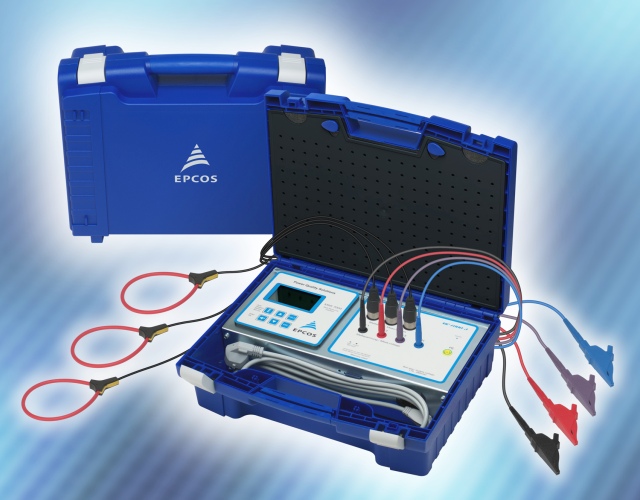

TDK-EPC prezentuje kompleksowy system pomiaru i przechowywania parametrów elektrycznych trójfazowych sieci niskiego napięcia. MC7000-3 przeznaczony jest do pomiaru napięcia w zakresie od 3 x 30VAC do 440VAC (L-N) i 3 x 50VAC do 690VAC (L-L) przy 50 Hz lub 60 Hz. Cęgowy amperomierz pozwala na pomiar prądu do 3000A.
Oprócz pomiaru napięcia, prądu i częstotliwości MC7000-3 pozwala na określenie mocy czynnej, biernej i pozornej oraz współczynnika mocy. Dodatkowo posiada on możliwość pomiaru składowych harmonicznych napięcia i prądu.
Zmierzone parametry można wyświetlić na ekranie 128 x 64 pikseli zarówno w postaci liczbowej jak i graficznej. Urządzenie posiada również funkcję oscyloskopu. MC7000-3 pozwala na zapis zmierzonych wartości na karcie SD (w formacie Excel) oraz na ich wydruk. Oprogramowanie kompatybilne z systemem Windows pozwala na zaprogramowanie szerokiego zakresu funkcji oraz na graficzną i liczbową analizę zgromadzonych danych. Do wyników pomiaru przypisywany jest datownik, co znacznie wpływa na ich przejrzystość. Analizator oblicza także moc niezbędną do osiągnięcia zadanego cos φ. Wszystkie te cechy sprawiają, że MC7000-3 znakomicie nadaje się do doboru systemu PFC na potrzeby konkretnego klienta oraz oceny skuteczności już istniejących systemów.
Wraz z MC7000-3 dostarczane są oprogramowanie Windows, karta pamięci SD (1 GB), jak również zasilacz (110VAC do 230VAC) i różne przewody pomiarowe. Całość znajduje się w wytrzymałej walizce z tworzywa sztucznego.
Aplikacje
– Analiza parametrów trójfazowych sieci niskiego napięcia
– Obliczanie mocy niezbędnej do korekcji cos φ
Główne cechy i korzyści
– Urządzenie jest przenośne
– Pozwala na wyświetlanie i zapis wyników pomiarów na różne sposoby
Źródło: TDK
