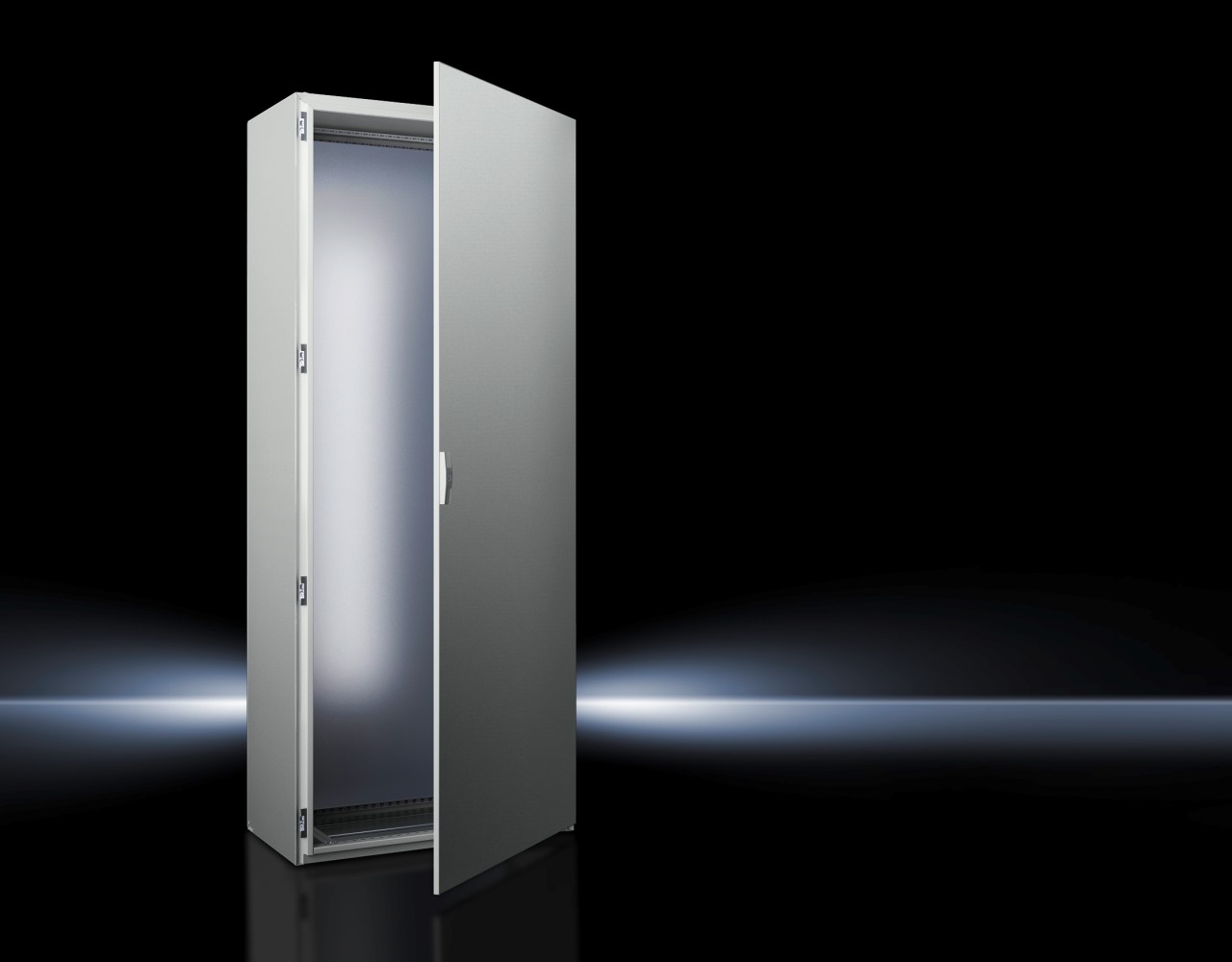

Dzięki klasie ochrony NEMA 4/4x, system szaf pojedynczych Rittal SE 8 jest teraz gotowy do zastosowań w ekstremalnych warunkach. Standardowy typ szaf dysponuje klasą ochrony NEMA 12, natomiast opcjonalna wersja NEMA 4/4x oferuje funkcję zwiększonej ochrony przed pyłem naniesionym przez wiatr, deszczem, strugami i strumieniami wody oraz zabezpieczenie przed uszkodzeniami spowodowanymi oblodzeniem na zewnątrz szafy. Tym samym urządzenia elektryczne i elektroniczne w szafach sterowniczych są całkowicie zabezpieczone, także w szczególnie trudnych warunkach.
Ponieważ szafy sterownicze Rittal znajdują zastosowanie w najróżniejszych warunkach na całym świecie, obowiązują najwyższe z możliwych wymogi jakościowe. Ważną rolę odgrywają przy tym badania klasy ochrony, w których testuje się, w jakim stopniu czynniki zewnętrzne, takie jak ciała obce i woda mogą przedostawać się do szaf sterowniczych. Jeżeli obudowy mają być stosowane poza granicami Europy, np. na rynku północnoamerykańskim, to nie obowiązują już typowe, będące w Europie trwałym elementem specyfikacji obudów klasy ochrony IP, tylko klasyfikacje NEMA (National Electrical Manufacturers Association).
Seryjna szafa pojedyncza SE 8 firmy Rittal posiada aprobaty UL i cUL, a także klasę ochrony NEMA 12 (odpowiednik IP 55), które dla większości zastosowań są wystarczające. Opcjonalne klasyfikacje NEMA 4 (dla szaf z blachy stalowej) i 4x (da szaf ze stali nierdzewnej), które w przybliżeniu odpowiadają IP 66, umożliwiają teraz zastosowanie szaf pojedynczych także w ekstremalnych zastosowaniach dzięki zwiększonej ochronie przed pyłem i wodą.
Aby osiągnąć tę klasę ochrony, szafa musiała zostać poddana m. in. badaniom odporności na strumień wody. Procedura testów (Hosedown Test), w której badano szczelność wszystkich szczelin z uszczelkami za pomocą strumienia wody o przepływie ponad 240 l/min. i w czasie 40 min./30 s (6 mm/s na długość uszczelki), potwierdziła, że w porównywalnych warunkach woda nie jest w stanie przedostać się do wnętrza szafy sterowniczej. Poza tym procedura testów obejmuje również badanie ochrony przed pyłem, odporności na korozję, a także zabezpieczenia przed uszkodzeniami przez zewnętrzne oblodzenie. Także tutaj SE 8 spełniła wszystkie wymagania.
W celu osiągnięcia klasyfikacji NEMA 4/4x Rittal zmodyfikował obudowę seryjną. Drzwi w ścianie tylnej zostały dodatkowo wzmocnione ramą rurową i przez jednoczęściową płytę podłogi zintegrowane z dookólnym uszczelnieniem w części podłogowej szafy.
Szczegóły techniczne szafy
W przeciwieństwie do szaf szeregowych z korpusami ramowymi i zdejmowanymi ścianami bocznymi, korpus szafy pojedynczej SE 8 jest produkowany z jednego kawałka blachy stalowej. Łatwy dostęp do szafy zapewnia przykręcana ściana tylna. Drzwi i cokół zostały przejęte z programu TS 8. Ponieważ profile do zabudowy wewnętrznej są identyczne z profilami serii TS 8, w SE 8 można bez problemu montować liczne akcesoria systemowe TS 8. SE 8 oferuje duże potencjały oszczędności głównie dzięki dużej szerokości. W ten sposób pojedyncza szafa może zastąpić dwie lub trzy szafy szeregowe. Znikają dodatkowe koszty montażu i materiałów na wyrównanie potencjałów przy ścianie bocznej i płycie dachowej.
