Pierwsza w branży 12-woltowa dwukanałowa synchroniczna przetwornica obniżająca napięcie ze zintegrowanymi tranzystorami FET firmy Texas Instruments

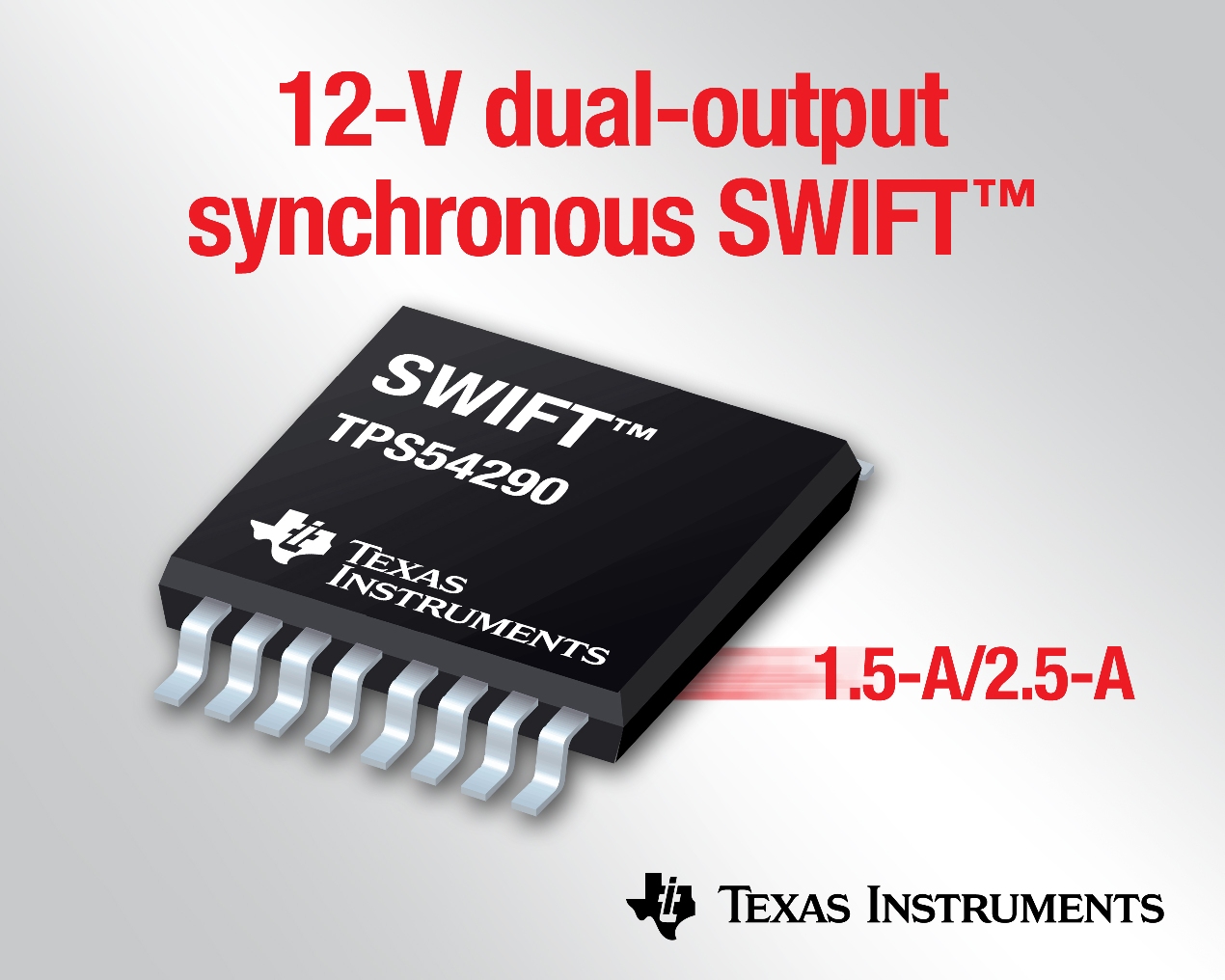

Firma Texas Instruments Incorporated (TI) wprowadza swój pierwszy dwuwyjściowy, całkowicie synchroniczny układ scalony do zarządzania zasilaniem SWIFT™. Przetwornica TPS54290 1,5 A/2,5 A upraszcza projektowanie układów zasilania w produktach elektroniki użytkowej z zasilaniem 12 V, takich jak przystawki STB lub telewizja cyfrowa. Więcej informacji na stronie: www.ti.com/tps54290-pree.

Układ SWIFT pracuje na napięciu wejściowym od 4,5 do 18 V i obsługuje napięcia wyjściowe wynoszące zaledwie 0,8 V, uzyskując 90% sprawność. Układ TPS54290 jest nastawiony na stałą częstotliwość 300 kHz. Dwa inne układy z tej samej rodziny (TPS54291 i TPS54292) pracują z częstotliwością przełączania 600 kHz i 1,2 MHz, dodatkowo zmniejszając rozmiary rozwiązania DC/DC.

Najważniejsze cechy i zalety układu TPS54290:
• Dwuwyjściowy przetwornik synchroniczny obniżający napięcie z czterema zintegrowanymi tranzystorami MOSFET zapewnia w pełni synchroniczną pracę z 90% sprawnością i zajmuje o 35% mniej miejsca na płytce w porównaniu z rozwiązaniami pracującymi w trybie niesynchronicznym.
• Sterowanie w trybie prądowym upraszcza zewnętrzną kompensację, dając deweloperom większą swobodę przy wyborze różnych typów kondensatorów wyjściowych.
• Działanie z przesunięciem w fazie o 180º minimalizuje prąd tętnień przepływający przez kondensator wejściowy. Pojemność wejściowa została zredukowana do 50%, co pomaga zmniejszyć zakłócenia elektromagnetyczne.
