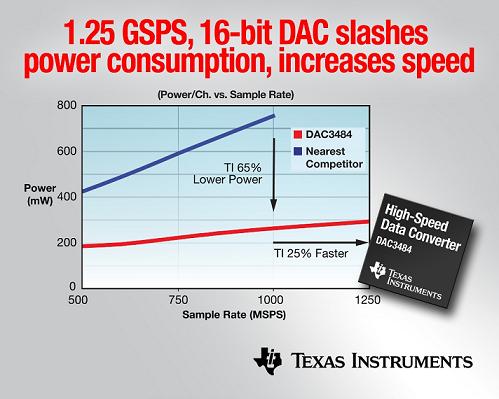

Firma Texas Instruments Incorporated (TI) zaprezentowała najbardziej sprawny pod względem energetycznym, czterokanałowy 16-bitowy przetwornik cyfrowo-analogowy (DAC). Przy częstotliwości próbkowania 1,25 GSPS układ DAC3484 jest o 25 procent szybszy od następnego w kolejności, poczwórnego przetwornika DAC, a zużywa zaledwie 250 mW na kanał – o 65 procent mniej niż najbardziej zbliżony produkt konkurencji. Układ DAC3484 jest także o 40 procent mniejszy od alternatywnych rozwiązań poczwórnych DAC i umożliwia linearyzację szerokopasmowego wzmacniacza mocy do 250 MHz. Układ o szerszej magistrali wejściowej DAC34H84 lub 2-kanałowy przetwornik DAC3482 umożliwiają rozszerzenia pasma linearyzacji do 500 MHz. Dodatkowe informacje oraz zamawianie próbek: www.ti.com/dac3484-prpl.
Najważniejsze cechy i zalety
* 16-bitowe wejście 1,25 GSPS z przeplotem umożliwia 50-procentową redukcję liczby wejść/wyjść, co zmniejsza koszty układów FPGA i upraszcza konfigurację płytki drukowanej.
* Wielorzędowa obudowa QFN 9 mm x 9 mm pozwala na umieszczenie większej liczby nadajników głównych i zdywersyfikowanych.
* Pętla synchronizacji fazowej 2x do 32x o niskim jitterze eliminuje potrzebę stosowania zewnętrznego mnożnika sygnału zegarowego o niskim jitterze w celu synchronizacji prędkości interpolowanej.
* Interpolacja 2x do 16x i dwa niezależne, 32-bitowe oscylatory sterowane numerycznie (NCO) obniżają prędkość interfejsu i koszt układów FPGA, jednocześnie zapewniając elastyczność planowania częstotliwości.
* Offset, wzmocnienie, opóźnienie grupowe i sterowanie fazowe do kalibracji systemu znacznie poprawiają tłumienie wstęgi bocznej dla sygnałów szerokopasmowych przy łączeniu z modulatorami IQ, takimi jak TRF372017, w układach radiowych z bezpośrednią przemianą częstotliwości.
Narzędzia i wsparcie
Dostępne są już moduły ewaluacyjne (EVM) w cenie 499 USD. Moduły DAC3484EVM, DAC3482EVM i DAC34H84EVM zawierają modulator IQ TRF370315 i układ eliminacji jitteru zegara DCE62005, oraz podzespoły TI do zarządzania zasilaniem, jak przetwornice DC/DC i niskoszumne stabilizatory napięcia LDO. Taki komplet umożliwia tworzenie prototypowych i referencyjnych konstrukcji układów przetwarzających sygnały cyfrowe na sygnały częstotliwości radiowej. Moduły ewaluacyjne są także kompatybilne z zestawem GC5330SEK – kompletnym zestawem do ewaluacji systemu nadajnika, odbiornika i wzmacniacza z technologią DPD (Digital Pre-Distortion) i układem referencyjnym do linearyzacji wzmacniacza mocy.
Dodatkowo moduł generatora wzorów TSW3100 posiada szybką magistralę wyjściową danych Double LVDS (Low-voltage Differential Signalling), pozwalającą uzyskać 16 bitów danych przy 1,25 GSPS na bit. W połączeniu z modułem DAC3484EVM generator TSW3100 umożliwia łatwą generację wzorów danych i tym samym tworzenie uniwersalnego środowiska ewaluacyjnego.
Dostępny jest również model IBIS do weryfikacji spełnienia wymagań integralności sygnału płytki PCB.
