Maksymalna swoboda w projektowaniu dzięki trzem rozmiarom, zestawowi narzędzi do programowania oraz nowym opcjom komunikacji i programowania
Firma Bosch Rexroth stale rozwija platformę elektroniczną pod nazwa Bodas dla maszyn terenowych (m.in. maszyny budowlane, komunalne, specjalne i inne), w skład której wchodzą zarówno urządzenia jak programowalne sterowniki RC, szeroka gama czujników jak również oprogramowania i narzędzia serwisowe. Obecnie firma Bosch Rexroth ma przyjemność zaprezentować nową gamę wyświetlaczy o DI5. Ekran dotykowy, który jest teraz dostępny w trzech rozmiarach, można elastycznie zintegrować w kabinach i w kokpitach, a także w zewnętrznymi panelach sterujących maszynami i urządzeniami. To idealne rozwiązanie, które umożliwia prostą i intuicyjną obsługę maszyn mobilnych. Funkcje i wizualizacje można dowolnie projektować w różnych środowiskach programistycznych. Bezpłatny zestaw narzędzi obejmuje praktyczne funkcje serwisowe dla połączonych z Internetem sterowników RC40. Ponadto stale dodawane są nowe funkcje.
Prosta i intuicyjna obsługa maszyn mobilnych staje się coraz ważniejsza. Jednocześnie producenci pojazdów terenowych chcą swobody projektowania, jeśli chodzi o funkcjonowanie i wizualizację wyświetlaczy oraz interfejsów operacyjnych, jednocześnie korzystając z korzyści kosztowych, jakie zapewniają kompletne pakiety elektroniki mobilnej – innymi słowy punkt kompleksowej obsługi.
Dzięki trzem rozmiarom (5 cali, 7 cali i 10,1 cala) oraz szerokiej gamie funkcji, nowa gama wyświetlaczy BODAS DI5 jest przeznaczona do praktycznie wszystkich zastosowań – od stosunkowo prostych zadań, takich jak wyświetlanie określonych parametrów, po misternie zaprojektowane repliki deski rozdzielczej i tzw. nazywany widokiem lub obszarem widzianym z lotu ptaka. Niezależnie od tego, czy jest on ustawiony pionowo, czy poziomo, na desce rozdzielczej lub jako jednostka samodzielna, w kabinie lub na zewnątrz maszyny – BODAS DI5 można optymalnie zintegrować z dowolnym typem maszyny budowlanej, wózka widłowego lub maszyny rolniczej, a nawet komunalnym pojazdem.

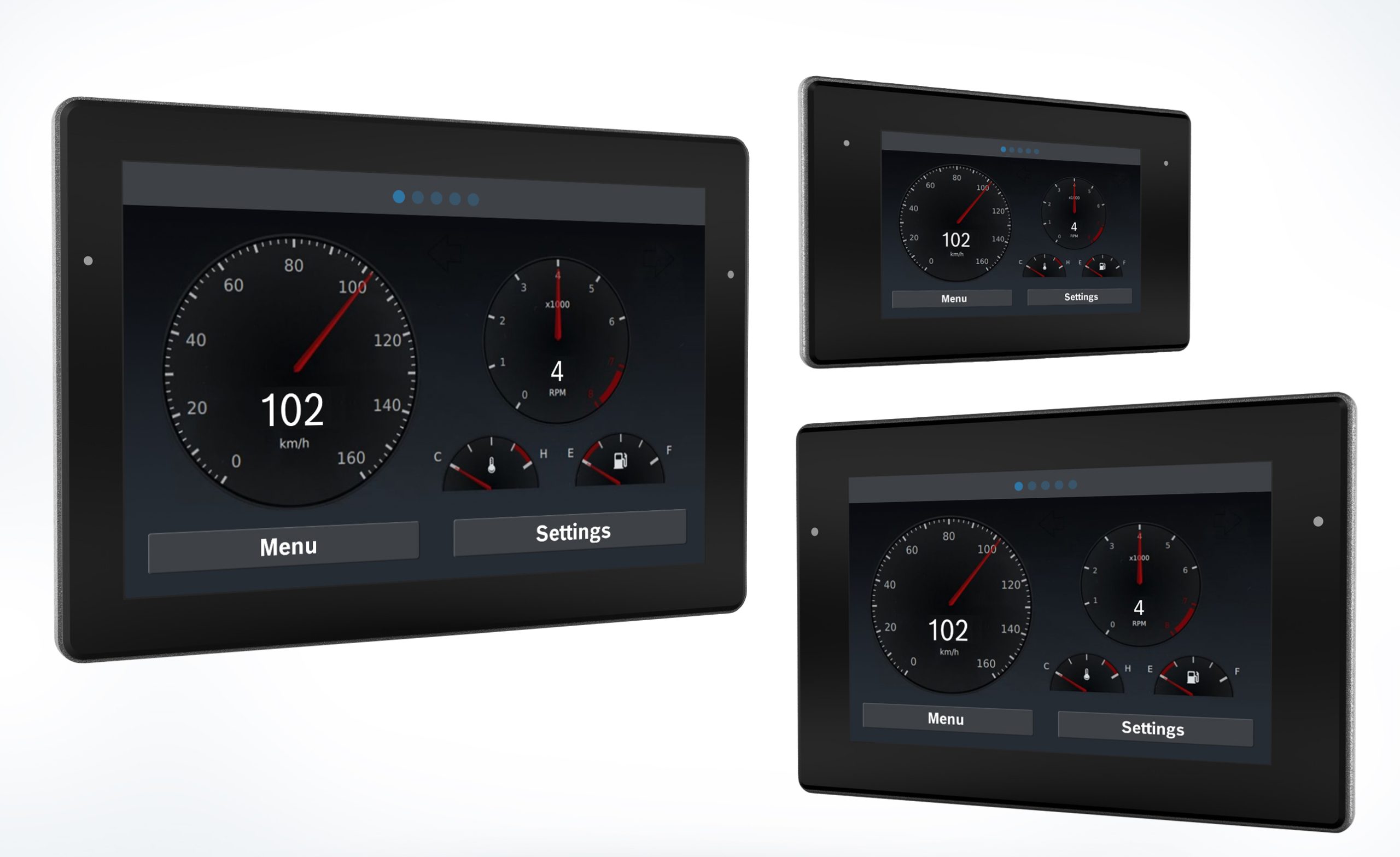

Nowy wyświetlacz BODAS DI5 firmy Bosch Rexroth zapewnia producentom maszyn roboczych dużą swobodę podczas projektowania maszyn mobilnych i ułatwia serwisowanie sterowników Rexroth RC40 na miejscu.
Wyposażone w jeden lub dwa procesory iMX6 800 MHz, 4 GB pamięci flash i maksymalnie 1 GB pamięci RAM, wyświetlacze z tej gamy zapewniają wystarczającą wydajność dla wymagających zastosowań. Solidna konstrukcja o stopniu ochrony IP66 sprawia, że urządzenie działa niezawodnie nawet w trudnych warunkach i szerokim zakresie temperatur (od -30˚C do +75˚C), a wysoka rozdzielczość (do 1280×800 pikseli) i wspomagana czujnikiem kontrola jasności zapewniają optymalną czytelność nawet w bezpośrednim świetle słonecznym.
Użytkownicy mogą swobodnie projektować graficzny interfejs użytkownika i pożądane funkcje w różnych środowiskach programistycznych. Oprócz CODESYS, BODAS DI5 może być również programowany w środowiskach Qt-Linux lub C/C++. Wszystkie funkcje maszyny można zwizualizować statycznie lub dynamicznie. Ponadto sygnały z kamery mogą być wyświetlane na ekranie za pośrednictwem zintegrowanego interfejsu wideo jako „obraz w obrazie” lub w trybie pełnoekranowym.
Na potrzeby komunikacji na żądanie wyświetlacze BODAS DI5 są wyposażone nawet w cztery złącza magistrali CAN 2.0 B (CANopen, J1939), dwa interfejsy USB 2.0 i jeden interfejs RS232.Nowy dodatek stanowi protokół Automotive Ethernet (T1), który jest również korzystny z perspektywy szybko programowalnych sterowników BODAS RC.
Najważniejszym elementem pakietu oprogramowania jest zestaw narzędzi DI5. Działa on jako rodzaj kontenera lub repozytorium oprogramowania z gotowymi do użycia funkcjami, które są stale rozwijane, takimi jak udostępniane bezpłatnie funkcje „UDS-supported flashing” (flashing oparty na protokole UDS) i „Diagnostic Framework” (platforma diagnostyczna). Umożliwiają one serwisowanie wszystkich znajdujących się w pojeździe sterowników BODAS RC40 na miejscu, bez dodatkowych narzędzi. Za pośrednictwem wyświetlacza BODAS DI5 pracownicy serwisu mogą odczytywać aktywne i zapisane błędy w celu przyspieszenia diagnostyki. Nowe parametry lub wersje oprogramowania firmware można przesyłać do sterowników za pośrednictwem zintegrowanego interfejsu USB.
Wyświetlacze BODAS DI5 są już dostępne. Pakiet oprogramowania z zestawem narzędzi DI5 można pobrać bezpłatnie na platformie myBODAS (mybodas.boschrexroth.com).
Informacje o ekosystemie BODAS – Bosch Rexroth Digital Application Solutions
Ekosystem BODAS firmy Bosch Rexroth zapewnia producentom maszyn roboczych szybki i łatwy dostęp do rozwiązań zwiększających produktywność, wydajność i stopień automatyzacji. Portfolio produktów Bosch Rexroth Digital Application Solutions (BODAS) obejmuje rozwiązania Internetu rzeczy (IoT), oprogramowanie i sprzęt elektroniczny, a także infrastrukturę IoT oferowaną wspólnie z firmą Bosch. Dzięki tym przyszłościowym rozwiązaniom BODAS jest liderem rynku pod względem jakości i walorów Bosch. Dzięki to kompletna oferta, która powstała dzięki połączeniu kompetencji i doświadczenia firmy w wielu kluczowych obszarach, takich jak mobilna hydraulika i elektronika, analityka brzegowa i IoT. Dotyczy to zarówno standardowych produktów, jak i indywidualnych rozwiązań tworzonych wspólnie z producentami OEM.
