NATYCHMIASTOWA ZMIANA WYBORU FUNKCJI bez konieczności ponownego włączenia zasilania:

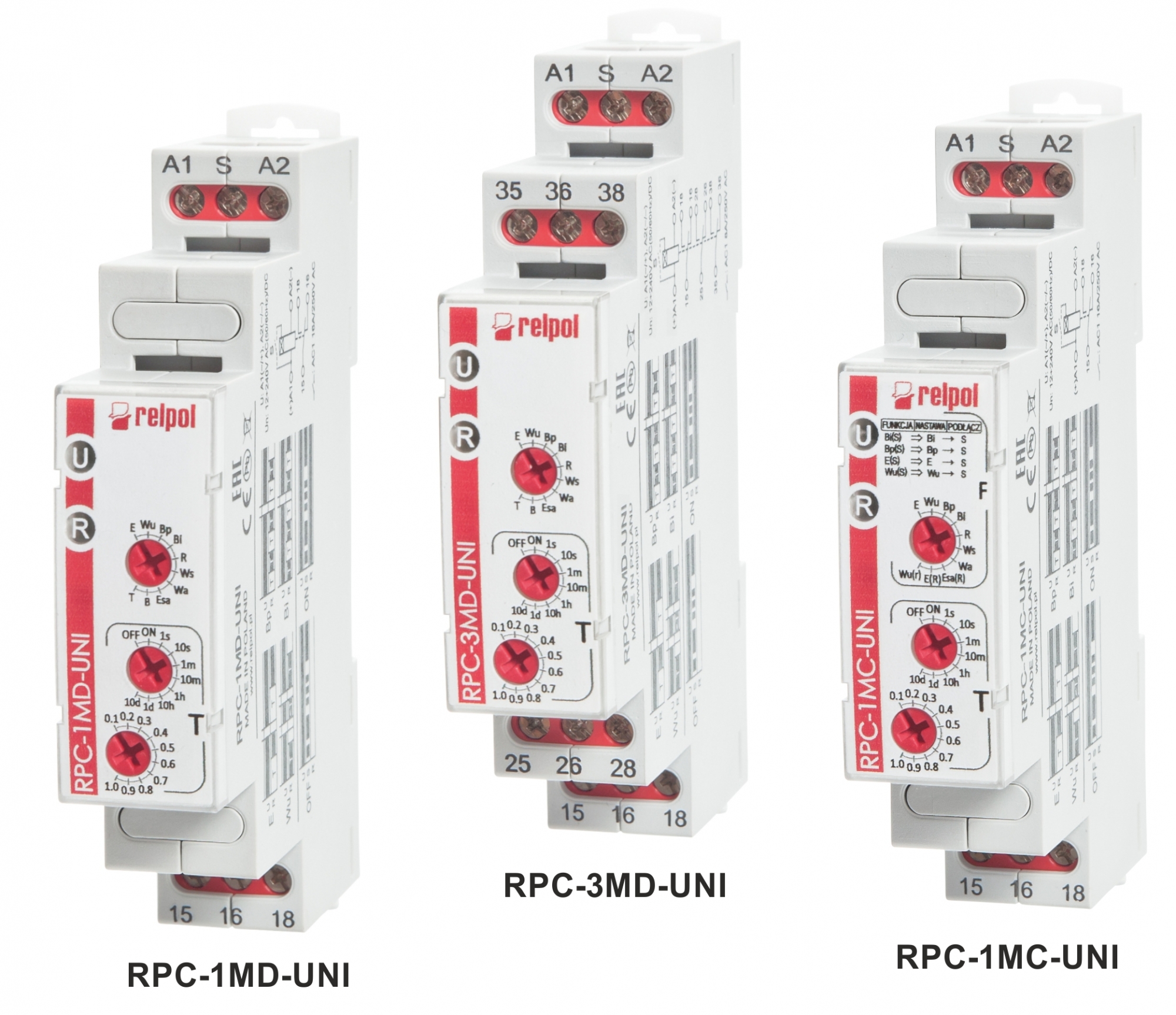

- RPC-1MC-UNI – 1 zestyk przełączny
- RPC-1MD-UNI – 1 zestyk przełączny
- RPC-3MD-UNI – 3 zestyki przełączne ( 3 zestyki umożliwiają sterowanie aż trzema niezależnymi urządzeniami w instalacjach niskiego napięcia)
Przekaźniki czasowe RPC-1MC-UNI realizują, aż 14 możliwych funkcji, a ich zmiana odbywa się bez konieczności ponownego włączenia przekaźnika. Niektóre z funkcji rozszerzone są o funkcje STOP (S) i funkcję RESET (R) do wyboru w zależności od wymagań procesu.
FUNKCJE STOP
- E(S) – opóźnione załączenie z zatrzymaniem odmierzania czasu zestykiem S (Stop)
- Wu(S) – załączanie na nastawiony czas z zatrzymaniem odmierzania czasu przez zamkniecie zestyku S (Stop)
- Bi(S) – symetryczna praca cykliczna rozpoczynająca się od zadziałania z zatrzymaniem odmierzania czasu T na czas załączenia zestyku S (Stop)
- Bp(S) – symetryczna praca cykliczna rozpoczynająca się od przerwy z zatrzymaniem odmierzania czasu T na czas załączenia zestyku S (Stop)
We wszystkich tych funkcjach, gdy zestyk sterujący S zostanie zamknięty, wstrzymane zostaje odmierzanie czasu, aż do momentu, gdy zestyk sterujący zostanie otwarty. Otwarcie zestyku S uruchamia dalszą realizację funkcji.
FUNKCJE RESET
- E(R) – opóźnione załączenie z funkcją Reset.
- Wu(R) – załączenie na nastawiony czas z funkcją Reset
- Esa(R) – opóźnione załączenie i wyłączenie sterowane załączeniem i wyłączeniem zestyku S z funkcją Reset.
(Jeżeli zestyk sterujący S zostanie zamknięty podczas realizacji funkcji, to realizacja funkcji zostanie wstrzymana. Po otwarciu zestyku S funkcja realizowana jest od nowa.)
Przekaźniki czasowe RPC-.MD-UNI realizują 10 możliwych funkcji, a ich zmiana odbywa się bez konieczności ponownego włączenia przekaźnika:
- E – Opóźnione załączenie.
- Wu – Załączenie na nastawiony czas.
- Bp – Symetryczna praca cykliczna rozpoczynająca się od przerwy.
- Bi – Symetryczna praca cykliczna rozpoczynająca się od załączenia.
- R – Opóźnione wyłączenie sterowane zestykiem S.
- Ws – Jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S.
- Wa – Załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S.
- Esa – Opóźnione załączenie i wyłączenie sterowane zestykiem S.
- B – Praca cykliczna sterowana zamykaniem zestyku sterującego S.
- T – Generacja impulsu 0,5 s po upływie czasu T.
Nowe przekaźniki czasowe to rozszerzenie serii RPC, będącej zamiennikiem do serii MT-T. Pobierz pełną listę zamienników MT_T do RPC.
