TDK Corporation rozszerzył swoją ofertę modułów tyrystorowych do dynamicznej kompensacji mocy biernej.

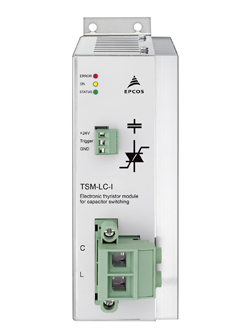

Nowy moduł TSM-LC-I pozwala jednofazową kompensację mocy biernej sieci o napięciu od 230 do 525 V AC. W zależności od napięcia, nowy moduł przeznaczony jest do mocy biernej między 10 a 22 kvar. Wersja dla napięcia 110 V AC jest dostępna na zamówienie.
TSM-LC-I charakteryzuje się bardzo krótkimi czasami przełączania, jedynie 5 ms. Ponieważ przełączanie odbywa się bez stanów przejściowych, operacje przełączania nie wpływają na sieć. Wydłuża to także żywotność kondensatorów. Nowy moduł tyrystorowy (numer zamówieniowy B44066T0022E520) ciągle monitoruje parametry napięcia oraz temperaturę kondensatorów. Moduł rejestruje również awarie kondensatorów. Dzięki zastosowaniu tyrystorów moduł nie generuje zakłóceń przy przełączaniu oraz nie wymaga konserwacji.
Moduł TSM-LC-I pozwala przełączać obciążenia pojemnościowe pomiędzy (L-L) lub (L-N). W trójfazowej sieci elektrycznej kondensatory mogą być przełączane kaskadowo. Moduł tyrystorowy może być stosowany w instalacjach strojonych i odstrojonych. Charakteryzuje się kompaktowymi wymiarami i niską wagą.
Dzięki TSM-LC-I, portfolio komponentów do kompensacji mocy biernej EPCOS obejmuje teraz zakres: od 230 do 690 V AC dla mocy biernej od 10 do 200 kvar. Wszystkie produkty z serii TSM-LC i TSM-HV serii są kompatybilne z regulatorami mocy biernej BR6000T i BR6000T6/R6, a także innymi komponentami do kompensacji mocy biernej EPCOS.
Słowniczek
Moc bierna: występuje w obwodach prądu zmiennego, gdy napięcie i prąd są przesunięte w fazie względem siebie. Wydziela się ona w obwodach zawierających elementy reaktancyjne (kondensatory, cewki). Moc bierna jest niezbędna do funkcjonowania urządzeń elektrycznych takich jak silniki elektryczne czy transformatory.
Kompensacja mocy biernej (PFC): Pobór mocy biernej można prawie całkowicie wyeliminować stosując kondensatory PFC. Pozwala to zmniejszyć koszty energii i pomaga chronić środowisko.
Aplikacje
Kompensacja mocy biernej w jedno- i trójfazowych sieciach przemysłowych.
Główne cechy i korzyści
- Zakres napięć od 230 do 525 V AC oraz mocy od 10 do 22 kvar.
- Bardzo krótkie czasy przełączania, tylko 5 ms.
- Brak zakłóceń przy przełączaniu dzięki zastosowaniu tyrystorów.
- Bezobsługowość.
- Długa żywotność.
Źródło: TDK
