STLm-mobile to najnowsza stacja transformatorowa lubelskiego Elektromontażu, zaprezentowana podczas ostatniej edycji targów Energetics w Lublinie.
Mobilna stacja transformatorowa na podwoziu jezdnym ma szerokim spektrum zastosowań, przeznaczona jest do zasilania odbiorców nN (lub SN) w przypadku:
- awarii stacji transformatorowej stacjonarnej,
- konieczności zasilania odbiorników przemieszczanych, np. przy budowie dróg, autostrad, itp.,
- konieczności tymczasowego zasilania na placach budowy,
- potrzeby szybkiego zorganizowania zasilania, bez możliwości podpięcia do sieci SN, z wykorzystaniem agregatu prądotwórczego.

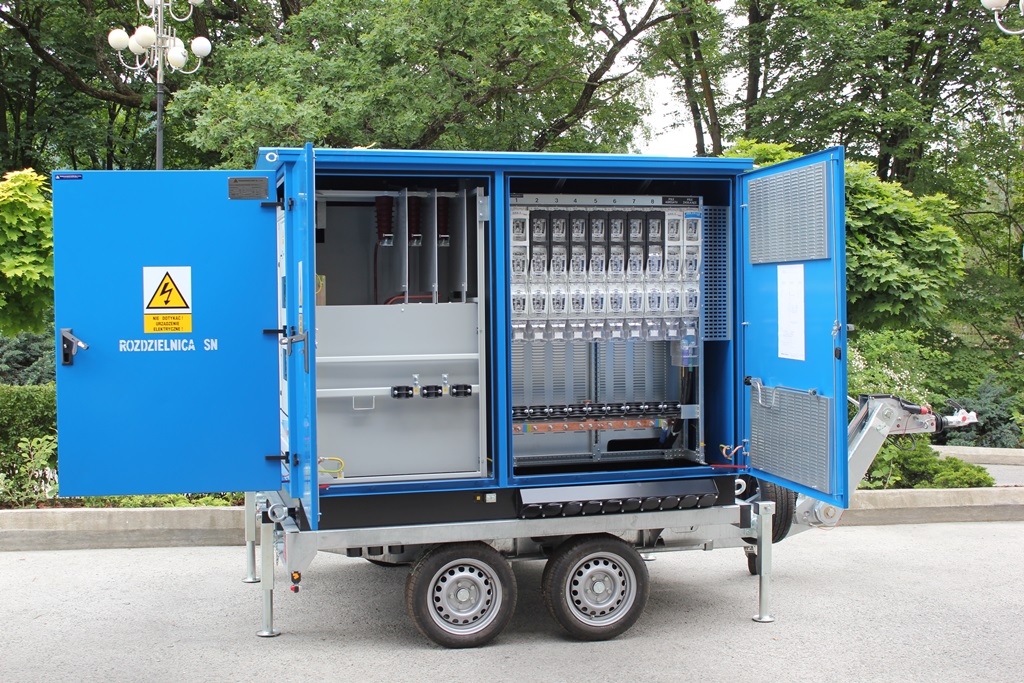

STLm-mobile to lekka stacja w obudowie metalowej, na podwoziu jezdnym – DMC 3,5T, z obsługą z zewnątrz, z możliwością łatwego dostępu do jej komponentów (transformator, rozdzielnica SN, rozdzielnica nN).
Podwozie jezdne przystosowane jest do ciągnięcia za pojazdem. Konstrukcja stacji wykonana ze stali konstrukcyjnej, spawana i skręcana, zabezpieczona antykorozyjnie przez malowanie. Dach demontowalny na potrzeby zamocowania transformatora.
W stacji STLm-mobile zastosowano nowoczesną aparaturę i urządzenia
Rozdzielnica SN w izolacji stało-powietrznej, wykonana jest jako trzypolowa, przystosowana do pracy w pierścieniu: pole transformatorowe (rozłącznik bezpiecznikowy) + dwa pola liniowe (rozłączniki z uziemnikami).
Rozdzielnica nN w wykonaniu modułowym z rozłącznikami listwowymi: rozłącznik główny 630 kVA + 9 odpływów z możliwością podpięcia agregatu prądotwórczego.
Transformator zamontowany jest na stałe w stacji – stacja może być przewożona razem z transformatorem.
Stacja posiada homologację transportową.
Dane techniczne:
| moc znamionowa | 400 kVA |
| stopień ochrony obudowy stacji | IP43 |
|
Strona SN |
|
| napięcie znamionowe | do 24 kV |
| prąd znamionowy | 400 A lub 630 A |
| prąd znamionowy 1-sek. szyn zbiorczych i pól liniowych | 12,5 kA |
| prąd znamionowy szczyt. szyn zbiorczych i pól liniowych | 31,5 kA |
|
Strona nN |
|
| napięcie znamionowe | 420 V |
| prąd znamionowy | 630 A |
| ilość odpływów | 9 |
| prąd znamionowy 1-sek. obwodu głównego | 16 kA |
| prąd znamionowy szczyt. obwodu głównego | 32 kA |
|
Gabaryty i ciężar |
|
| długość | 4 m |
| szerokość | 2,5 m |
| wysokość | 2,5 m |
| ciężar | 3 400 kg |
Elektromontaż-Lublin Sp. z o.o. od ponad 60 lat specjalizuje się m.in. w produkcji kontenerowych stacji transformatorowych oraz rozdzielnic SN i nn. Firma była prekursorem na rynku prefabrykowanych małogabarytowych stacji kontenerowych w obudowie betonowej, wprowadzając w 1995 r. do produkcji pierwszą polską stację tego typu – STLmb (Stacja Transformatorowa Lubelska małogabarytowa betonowa).
