By zapewnić bezpieczeństwo urządzeń i maszyn w zakładzie, należy prawidłowo stosować odpowiednie normy. Są one pomocne przy spełnianiu wymogów, jakie stawia dyrektywa maszynowa.
Normy zharmonizowane wyszczególnione w dzienniku urzędowym odgrywają tu szczególną rolę. W praktyce, z pomocą przychodzi technologia i takie rozwiązania jak konfigurowalne moduły bezpieczeństwa.
Konfigurowalny moduł bezpieczeństwa PSR-Trisafe – rozwiązanie dla średnich maszyn
Większe maszyny potrzebują więcej funkcji bezpieczeństwa a co za tym idzie również większej ilości wejść i wyjść. Dlatego optymalnym rozwiązaniem dla średnich maszyn będą konfigurowalne moduły bezpieczeństwa firmy Phoenix Contact z serii PSR-Trisafe. Doskonale nadają się one do realizacji nawet zaawansowanej logiki bezpieczeństwa. Dzięki nim, praktycznie każdą aplikację bezpieczeństwa można dostosować odpowiednio do swoich wymagań.
Konfigurowalny moduł podstawowy PSR-Trisafe składa się z:
- 20 bezpiecznych wejść,
- 4 bezpiecznych wyjść półprzewodnikowych,
- 2 wyjść zegarowych,
- 2 wyjść przełączających masę,
- 4 wyjść sygnalizacyjnych.
Moduł podstawowy można rozbudowywać w sposób modułowy aż do stu bezpiecznych wejść oraz 44 bezpiecznych wyjść. Dodatkowo można podłączyć do niego bramkę magistrali obiektowej, dzięki której informacje o stanie obwodów bezpieczeństwa są dostępne także w systemie sterowania maszyny. Logikę bezpieczeństwa można stworzyć w prosty sposób, metodą drag&drop w bezpłatnym oprogramowaniu konfiguracyjnym SafeConf.
PSR-Trisafe – informacje dodatkowe
Producentem konfigurowalnych modułów bezpieczeństwa PSR-Trisafe jest Phoenix Contact. Więcej o ich zastosowaniu i specyfikacji technicznej można poczytać na stronie
https://phoe.co/phoenixcontact-przekaznik-bezpieczenstwa

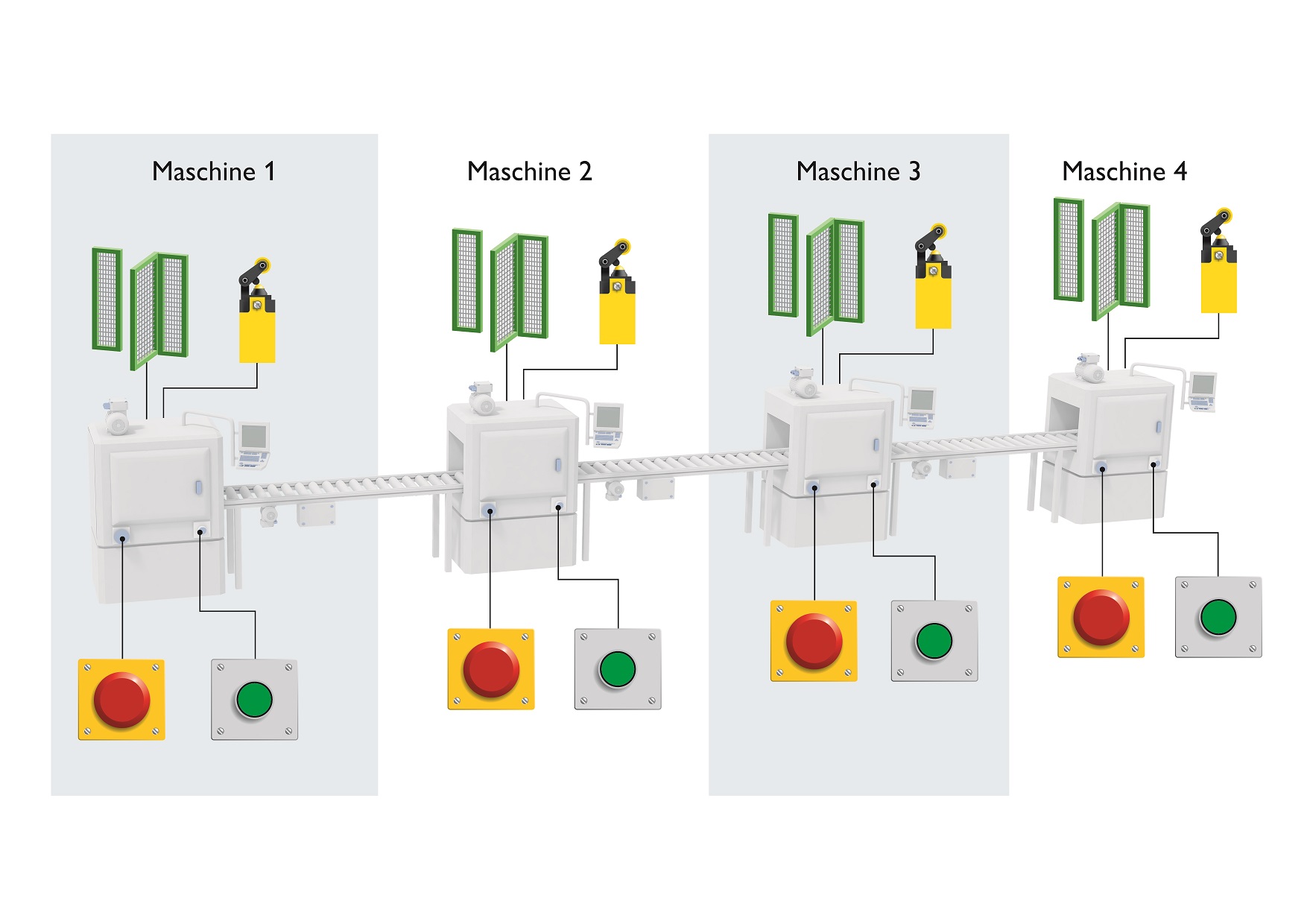

Rys. 1.Przykład linii produkcyjnej złożonej z pojedynczych maszyn

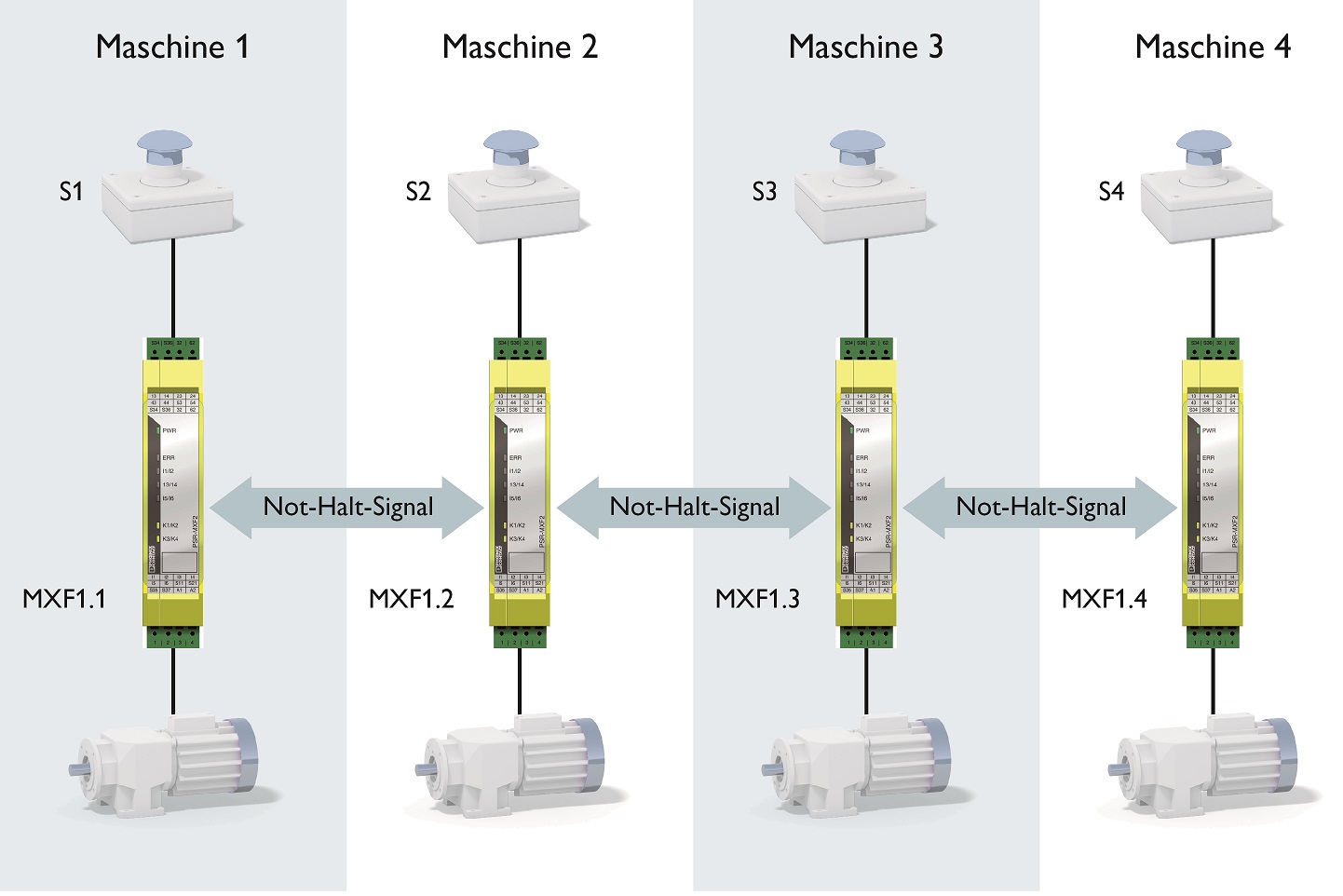

Rys.2. Realizacja zatrzymania awaryjnego linii przy użyciu wielofunkcyjnego przekaźnika bezpieczeństwa PSR-MXF

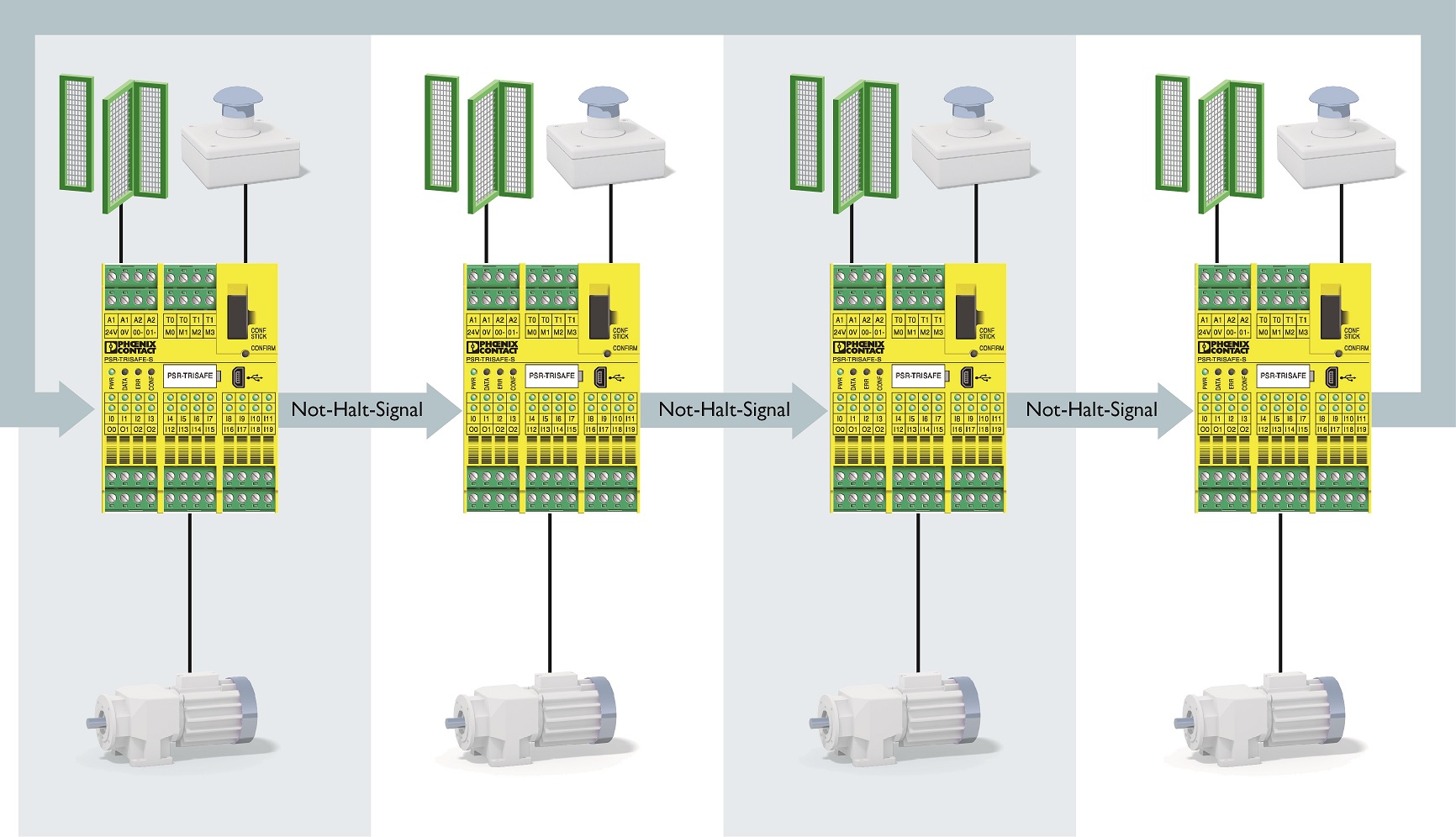

Rys. 3. Realizacja zatrzymania awaryjnego linii przy użyciu modułu bezpieczeństwa PSR-Trisafe

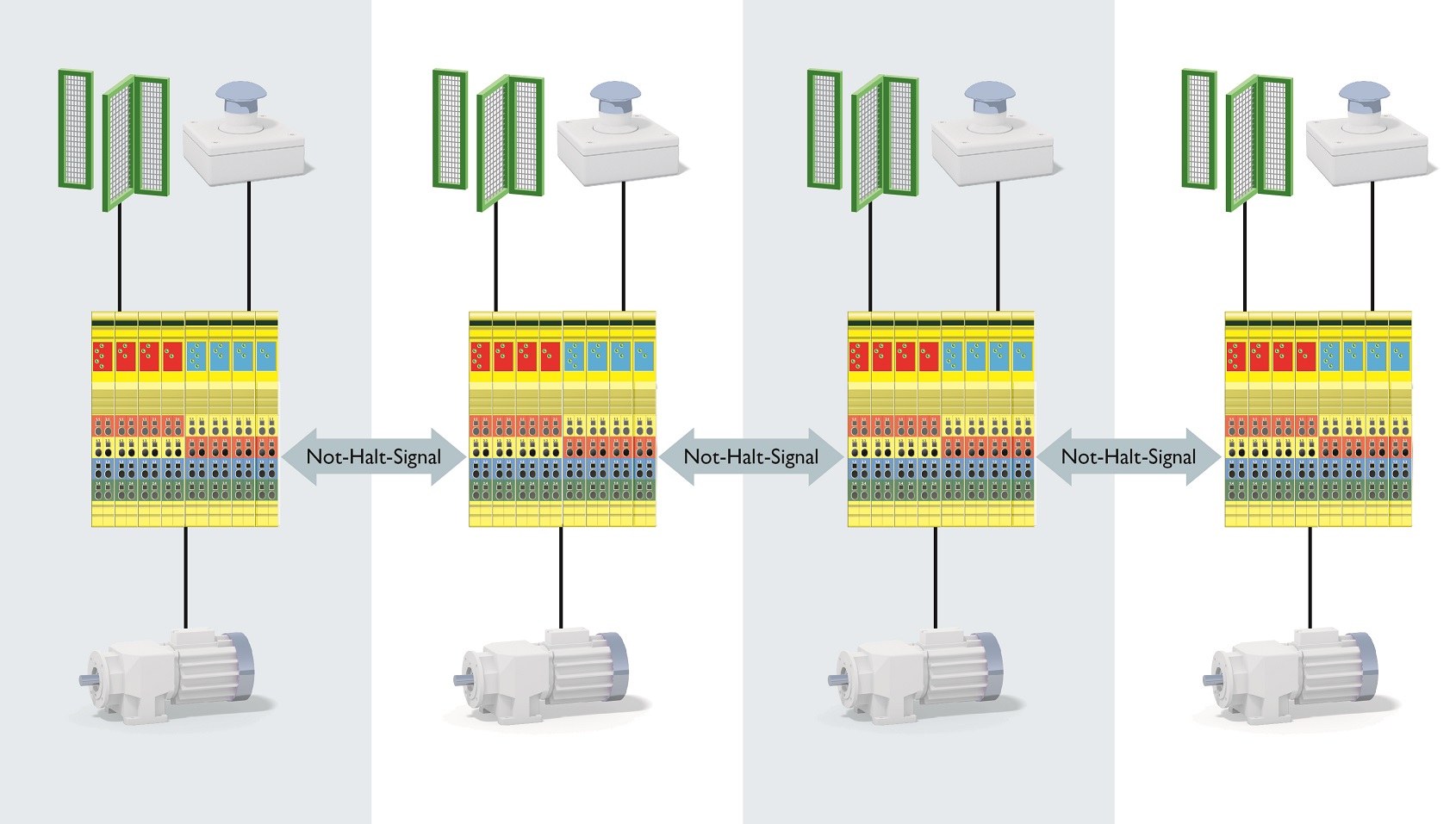

Rys. 4. Realizacja zatrzymania awaryjnego linii przy użyciu technologii SafetyBridge.
Phoenix Contact To światowy lider w dziedzinie sprzedaży i innowacyjności w dziedzinie elektrotechniki mający zakłady produkcyjne na całym świecie, w tym dwa w Polsce.
Zastosowanie nowoczesnych rozwiązań daje gwarancje zrealizowania na wysokim poziomie wymaganych norm i umożliwia ekonomiczne, i proste wykonanie bezpiecznej maszyny.
