Tryb stałego prądu
Zasilacze mają wbudowany układ ograniczający prąd, ustawiony na maksymalną znamionową wartość prądu danego modelu. Dzięki temu w sytuacji, gdy do wyjścia zasilacza zostaje podłączone obciążenie, które mogłoby spowodować przepływ prądu o natężeniu przekraczającym maksymalny dopuszczalny poziom, ogranicznik prądowy zmusza zasilacz do pracy w trybie stałego prądu.
Po podłączeniu obciążenia LED zasilacz będzie pracował w trybie stałego prądu. Napięcie wyjściowe będzie równe sumarycznemu napięciu przewodzenia obciążenia LED.
Tryb stałego napięcia
Gdy rezystancja obciążenia skutkuje przepływem prądu o natężeniu poniżej maksymalnego dopuszczalnego poziomu, zasilacz pracuje w trybie stałego napięcia, w którym do obciążenia przykładane jest napięcie równe maksymalnemu napięciu znamionowemu danego modelu zasilacza. Prąd obciążenia będzie zależny od rezystancji obciążenia, zgodnie z prawem Ohma:
Prąd obciążenia = napięcie maksymalne / rezystancja obciążenia
Praktyczne wykorzystanie

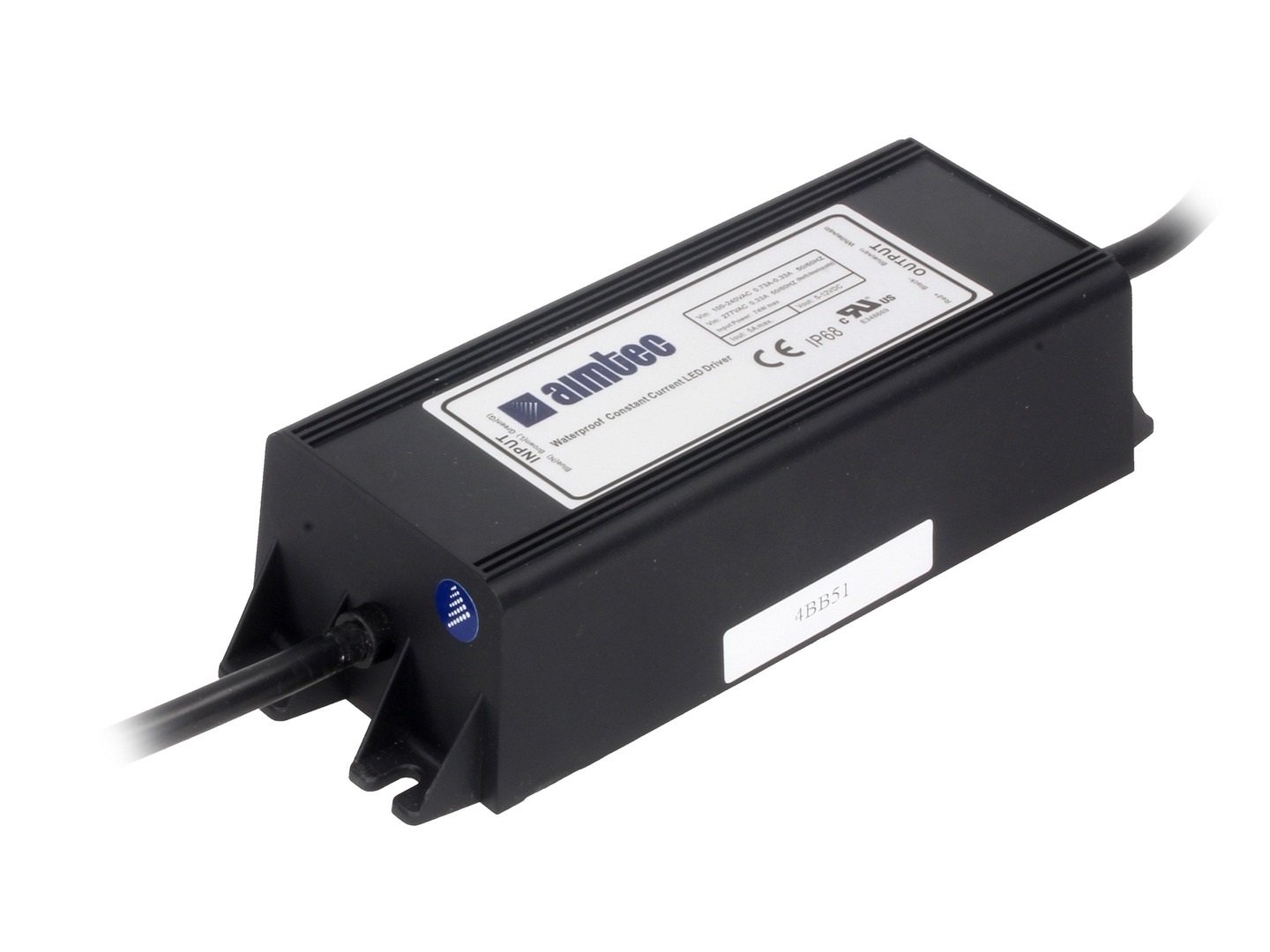

Za przykład posłuży zasilacz 60 W firmy Aimtec z serii AMEPR60-24250AZ. Maksymalny znamionowy prąd zasilacza to 2,5 A, a napięcie w zakresie od 12 do 24 V DC.
- Obszar stałego napięcia (A)
Obszar stałego napięcia (linia pozioma na rysunku poniżej) zaczyna się od zerowego obciążenia (brak prądu obciążenia). Ochrona nadnapięciowa (OVP) uruchamia się w tym momencie, a napięcie wyjściowe jest ograniczane do 26,0 V DC. Przy małym prądzie obciążenia, np. 50 mA, napięcie wyjściowe zmniejsza się do 24,7 V DC. W miarę zwiększania obciążenia (mniejsza rezystancja obciążenia) napięcie wyjściowe będzie stopniowo malało. Gdy prąd wyjściowy osiągnie maksymalny poziom zasilacza: 2,5 A, napięcie wyjściowe będzie wynosiło 24 V DC (rezystancja obciążenia = 24 V / 2,5 A = 9,6 Ω). Zasilacz przełącza się w tryb stałoprądowy (B). Przy obciążeniu od zera do 9,6 Ω będzie działał jak tradycyjna przetwornica AC/DC.
- Obszar stałego prądu (B)
Obszar stałego prądu (linia pionowa na rys. poniżej) to taki, w którym prąd wyjściowy jest stabilny (ustalony), jednak napięcie wyjściowe będzie malało wraz ze zwiększaniem obciążenia (zmniejszaniem rezystancji obciążenia). Na przykład, przy rezystancji obciążenia wynoszącej 9 Ω napięcie wyjściowe będzie równe 2,5 A x 9 Ω = 22,5 V DC, a przy rezystancji wynoszącej 6 Ω — 2,5 A x 6 Ω = 15 V DC.
Napięcie wyjściowe będzie malało wraz z rosnącym obciążeniem (malejącej rezystancji obciążenia), aż osiągnie poziom 12 V DC (rezystancja obciążenia = 12 V / 2,5 A = 4,8 Ω). W tym momencie zasilacz włącza ogranicznik.
- Działanie ogranicznika (C)
Tryb działania ogranicznika (przerywana linia pochyła). Jeśli prąd wyjściowy przekroczy maksymalny prąd znamionowy zasilacza wynoszący 2,5 A, uruchomione zostanie zabezpieczenie nadprądowe (OCP), dzięki któremu napięcie i natężenie prądu gwałtownie spadną. Zasilacz przełączy się w ten tryb, gdy rezystancja obciążenia spadnie poniżej 4,8 Ω. W miarę wzrostu natężenia prądu napięcie będzie spadać, aby ograniczyć moc wyjściową zasilacza do bezpiecznego poziomu.

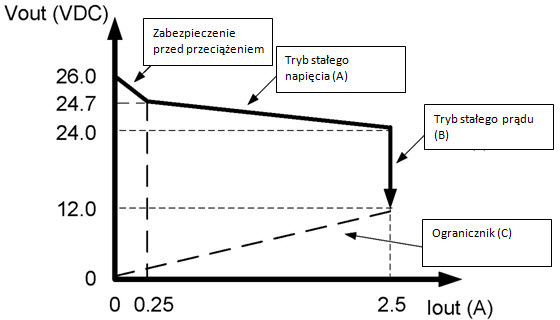

Rys. 1. Praca zasilacza 60 W firmy Aimtec z serii AMEPR60-24250AZ.
Więcej informacji na temat zasilaczy AC/DC do diod LED z serii AMEPR30-AZ, AMEPR60-AZ, AMER90-AZ, AMER120-AZ i AMER150-AZ można znaleźć na stronie firmy Transfer Multisort Elektronik (www.tme.eu), która jest oficjalnym dystrybutorem Aimtec.
