Nowe materiały elektroniczne, topologiczne izolatory krystaliczne, wytworzono i zbadano w Instytucie Fizyki PAN w Warszawie. Dzięki nim uzyskiwane są niezwykłe zjawiska, które mogą kiedyś znaleźć zastosowanie w urządzeniach elektronicznych czy w spintronice.
Odkrycie, dokonane przez polskich naukowców w grupie kierowanej przez prof. Tomasza Storego we współpracy ze szwedzkimi kolegami z laboratorium synchrotronowego MAX-lab Uniwersytetu w Lund i Królewskiego Instytutu Techniki (KTH) w Sztokholmie zostało właśnie opublikowane w prestiżowym miesięczniku Nature Materials.
Jak wyjaśniają przedstawiciele IF PAN, jednym z najważniejszych wyników badań w dziedzinie fizyki materii skondensowanej ostatnich lat jest odkrycie nowej klasy materiałów, tzw. izolatorów topologicznych. Właściwości takich izolatorów są niespotykane i dotychczas nieznane były eksperymentatorom. Chociaż materiały są idealnymi izolatorami, czyli materiałami nieprzewodzącymi elektryczności w objętości kryształu, to na swojej powierzchni są metalami. Ich dziwne właściwości wynikają zarówno z efektów kwantowych – a więc reguł opisujących zjawiska w mikroświecie atomów – jak i z efektów relatywistycznych, kluczowych dla elektronów poruszających się z prędkościami porównywalnymi z prędkością światła.
Dla przyszłych zastosowań elektronicznych kluczową cechą tych materiałów jest bardzo duże przewodnictwo elektryczne ich powierzchni. Oczekuje się, że dzięki materiałom tego typu możliwy będzie znacznie szybszy przepływ prądu elektrycznego i wydatne zmniejszenie wydzielania ciepła w układach mikro- i nanoelektronicznych. Poza tym egzotyczne własności kwantowe materiałów mogą mieć znaczenie w spintronice – nowej gałęzi elektroniki, rozwijanej także w IF PAN.
Dotychczas wytworzono i zbadano właściwości elektronowe szeregu kryształów i wykazano, że izolatorem topologicznym jest na przykład selenek bizmutu i podobne materiały utworzone z pierwiastków V i VI grupy układu okresowego. Są to materiały dobrze znane, wykorzystywane na przykład w termoelektrycznych chłodziarkach w komputerach. Jednak bardzo duże koncentracje defektów krystalicznych w tych kryształach uniemożliwiają kontrolowanie właściwości elektrycznych tych materiałów w zakresie niezbędnym dla zastosowań elektronicznych, np. w szybkich tranzystorach.
Jak informuje IF PAN, naukowcy z amerykańskiego MIT, w ubiegłym roku wskazali na możliwość istnienia nowej klasy materiałów, tzw. krystalicznych izolatorów topologicznych, w których kluczową rolę odgrywają nie efekty relatywistyczne, a odpowiednio symetryczne rozmieszczenie atomów w sieci krystalicznej i na powierzchni kryształu. Przewidywano, że takim materiałem może być tellurek cyny, znany z zastosowań w laserach i detektorach promieniowania podczerwonego oraz w generatorach termoelektrycznych.
Równocześnie z ukazaniem się amerykańskich prac teoretycznych, zespół prof. Storego doświadczalnie odkrył przewodzące powierzchniowe stany elektronowe krystalicznego izolatora topologicznego w wytworzonych w tym celu w IF PAN trójskładnikowych kryształach zbudowanych z ołowiu, cyny i selenu (Pb,Sn)Se.
Naukowcy wytworzyli wysokiej jakości monokryształy (Pb,Sn)Se, a wyniki pomiarów struktury elektronowej wykonane metodą ARPES potwierdziły istnienie na powierzchni kryształów stanów izolatora topologicznego.

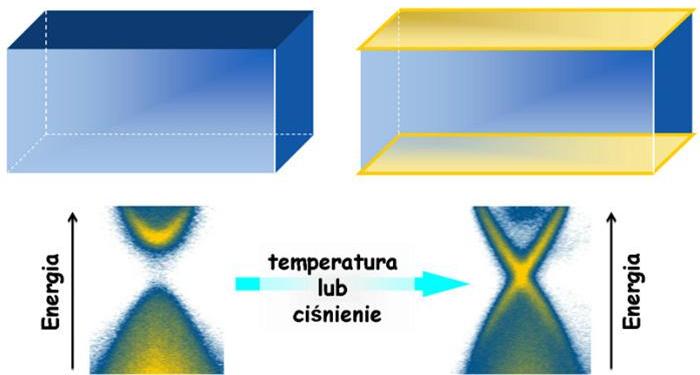

Fot. Ilustracja topologicznego przejścia w kryształach (Pb,Sn)Se od fazy izolatora trywialnego (po lewej) do izolatora topologicznego, z metalicznymi stanami powierzchniowymi (po prawej). Takie przejście może być wywołane, np. temperaturą lub ciśnieniem hydrostatycznym. W izolatorze topologicznym przerwa w widmie energii dozwolonych kwantowych stanów elektronowych jest zamknięta przez powierzchniowe stany metaliczne (charakterystyczny kształt „X”).
Zdaniem autorów, odkrycie właściwości izolatorów topologicznych w kryształach stworzyło możliwość zastosowań niezwykłych zjawisk w następnej generacji przyrządów elektronicznych. W tej grupie materiałów, domieszkowanych magnetycznymi jonami manganu, obserwuje się także ferromagnetyzm. Postulowana teoretycznie możliwość współistnienia ferromagnetyzmu i stanu krystalicznego izolatora topologicznego jest jednym z najbardziej intrygujących wyzwań badawczych spintroniki.
Technologia wytwarzania kryształów (Pb,Sn)Se jest rozwijana w IF PAN w projekcie badawczym „Nowoczesne materiały i innowacyjne metody dla przetwarzania i monitorowania energii (MIME)” w ramach Programu Operacyjnego Innowacyjna Gospodarka.
