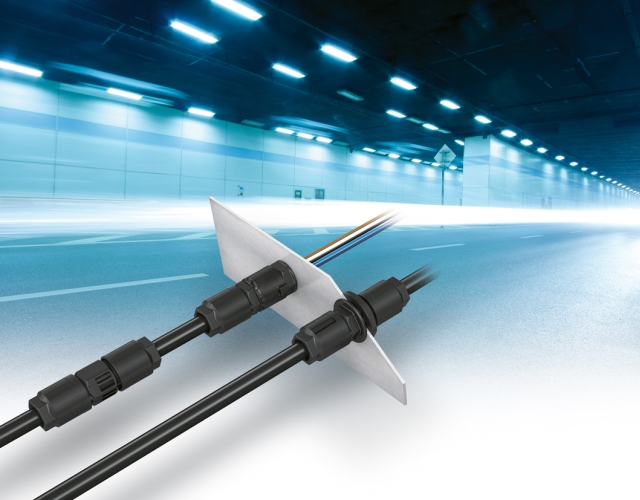

Firma Phoenix Contact rozszerzyła swoją ofertę złącz systemu QPD (z szybką techniką przyłącza typu IDC) o wersję 5-biegunową, która umożliwia tworzenie instalacji elektrycznych w oparciu o kable 5 x 2.5 mm2 w sposób szybki, pewny i niewymagający wstępnego przygotowania przewodów czy używania specjalnych narzędzi.
Czasami zachodzi potrzeba wykonania instalacji elektrycznej w ciężkich warunkach środowiskowych lub na wolnym powietrzu, przy narażeniu na dużą wilgotność powietrza, podatność na uszkodzenia mechaniczne lub szarpnięcia kablem. Elementy systemu QPD umożliwiają przeprowadzenie tych prac w szybki i łatwy sposób.
Idea systemu QPD sprawdza się zwłaszcza w przypadku wielkoobszarowych instalacji jak np. systemy oświetleniowe, energia odnawialna czy przenośniki taśmowe. Dla tych aplikacji istotne jest łatwe wykonanie połączeń bezpośrednio w miejscu instalacji systemu, najlepiej bez konieczności otwierania przyłączanych urządzeń. Gwarantuje to system QPD zapewniając przy tym stopień szczelności na poziomie IP68/69K.
Złącza, łączniki kabli, przepusty ścienne oraz rozdzielacze 4- i 5-biegunowe mogą pracować przy napięciach do 690V. Czas podłączania zredukowano o 80% (w porównaniu do systemów opartych na puszkach przyłączeniowych z dławnicami i złączami śrubowymi).
Poniższy film prezentuje instrukcję montażu złącz systemu instalacyjnego QPD:
Elementy systemu QPD:
- rozdzielacz typu H z czterema przyłączami przewodu, pozwalającymi na podłączenie przewodów 4-żyłowych,
- Element zastępujący dławnicę, pozwalający w łatwy sposób wprowadzić w przewód zbiorczy lub wyprowadzić napięcie z szafy rozdzielczej,
- element wtykowy pozwalający na wielokrotne podłączanie lub odłączanie przewodu
- prosty łącznik pozwalający na połączenie uszkodzonego kabla
- zaślepka
- zatyczka do niewykorzystanego miejsca przyłącza
- naścienny uchwyt pozwalający w łatwy sposób zatrzasnąć rozdzielacz H na ścianie.
