Firma Guardian, producent szkła architektonicznego, opracowała rewolucyjny materiał – szkło SunGuard PVGU ze zintegrowanymi ogniwami fotowoltaicznymi. Zestawy wyposażone w ten rodzaj szkła nie tylko ochraniają wnętrza przed nadmiernym nasłonecznieniem i gwarantują wysoką przejrzystość, ale również produkują prąd pozwalający na zaspokojenie potrzeb współczesnych budynków.
Zaprezentowane na targach glasstec 2012 szkło SunGuard PVGU z systemem Phytagoras jest połączeniem niezawodności wysokoselektywnych szkieł Guardian i zaawansowanej technologii fotowoltaicznej firmy Pythagoras Solar. Efektem współpracy jest rozwiązaniem pozwalającym na osiągnięcie w szybie zespolonej wysokiej wydajności energetycznej i dużej efektywności produkcji energii elektrycznej.
W szybie zespolonej od strony wewnętrznej umiejscowione jest szkło termoizolacyjne, a od strony zewnętrznej szkło o niskiej zawartości żelaza. Pomiędzy warstwami szkła umieszczone są natomiast ułożone prostopadle do nich ogniwa fotowoltaiczne, na które od góry pada światło. Taka konstrukcja umożliwia przekazywanie do pomieszczenia odpowiedniej ilości światła z zachowaniem naturalnego widoku przez okno.
Szczególnie godny uwagi jest fakt, że technologia Guardian i Phytagoras pozwala na niemal trzykrotne zwiększenie mocy generowanej energii elektrycznej w porównaniu do innych technologii „instalacji fotowoltaicznych zintegrowanych z budynkiem” (BIPV) i zapewnia zwrot poniesionych kosztów w ciągu 3-5 lat, w zależności od projektu i warunków klimatycznych. Co istotne, zastosowanie optyki pryzmatycznej gwarantuje lepszą przezroczystość szyb i wyrazistość obrazu niż w przypadku konkurencyjnych rozwiązań. SunGuard PVGU to produkt zgodny z wymogami przepisów budowlanych, uwzględniany w systemie certyfikacji LEED.

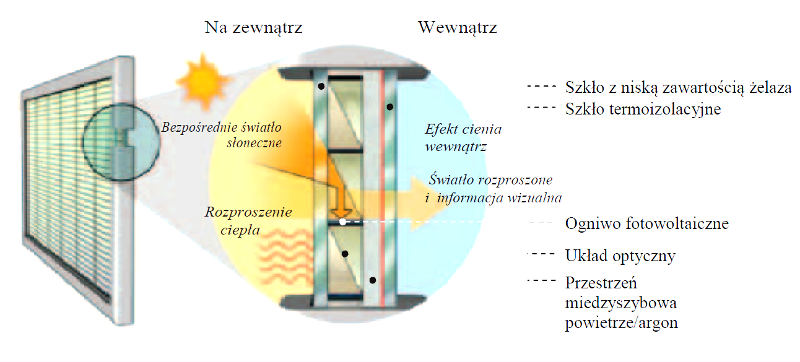

Fotowoltaika zintegrowana z budynkiem – jak to działa?
Szkło architektoniczne SunGuard PVGU ze zintegrowanymi ogniwami słonecznymi umożliwia produkcję energii w instalacjach zintegrowanych z budynkiem przy zachowaniu wysokiej przejrzystości szkła.
Dane techniczne:
| Specyfikacja szyby* | |
| Szkło zewnętrzne | 6 mm, szkło o niskiej zawartości żelaza |
| Szkło wewnętrzne | 6 mm, szkło termoizolacyjne |
| Współczynnik przenikania ciepła | 1,1 W/m2K** |
| Współczynnik całkowitej przepuszczalności energii słonecznej (wartość g) | 14% |
| Transmisja światła widzialnego (VT) | 49% |
| Specyfikacja elektryczna | |
| Maksymalna moc | 120 Wp/m2 |
| Wydajność modułu | Do 12% |
| Sprawdzona temperatura robocza | -40°C do +85°C |
| Maksimum układu | 600 V DC |
| Maksymalny prąd znamionowy serii bezpieczników | 15 A |
| Tolerancja mocy | +/- 5% |
| Mechaniczna specyfikacja modułu | |
| Długość Maks. | 152,4 cm |
| Szerokość Maks. | 152,4 cm |
| Grubość | 34 mm |
| Masa Maks. | 95 kg |
* Przedstawione wartości to kalkulacje ogólne oparte na wstępnych szacunkach dotyczących konfiguracji modułu. Wartości te mogą ulec zmianie i należy je zweryfikować przed dokonaniem zakupu jakichkolwiek rozwiązań z asortymentu SunGuard PVGU
** Przestrzeń międzyszybowa 14mm , wypełnienie argonem
Korzyści płynące z zastosowania szkła SunGuard PVGU:
- Moc do trzech razy wyższa, niż oferowana przez inne technologie BiPV.
- Rozwiązanie ekonomiczne, zapewniające zwrot poniesionych nakładów w ciągu 3-5 lat, zależnie od konkretnego projektu oraz ulg podatkowych
- Niski współczynnik przenikania ciepła.
- Zastosowanie optyki pryzmatycznej powoduje, że rozwiązanie to gwarantuje lepszą przezroczystość szyb i większą wyrazistość obrazu niż inne produkty BIPV.
- Atrakcyjny pod względem architektonicznym wygląd.
- Rozwiązanie zgodne z wymogami przepisów budowlanych i uwzględniane w certyfikacji budynków w systemie LEED.
