System ten pokrywa cały zakres prądów roboczych stosowanych w rozdziale energii na niskim napięciu.
Canalis składa się z zestawu prefabrykowanych komponentów, montowanych w szybki i prosty sposób. Umożliwia on przesyłanie energii dla wszystkich typów instalacji rozdziału i oświetleniowych, niezależnie od sposobu ich prowadzenia, oraz dla każdego rodzaju obciążenia wykorzystując specjalne aparaty przyłączeniowe, rozmieszczone w regularnych odstępach na całej długości szynoprzewodu. Obciążenie podłączane jest przy pomocy złączy lub gniazd odpływowych w sposób tak prosty, jak wsunięcie wtyczki do gniazdka.

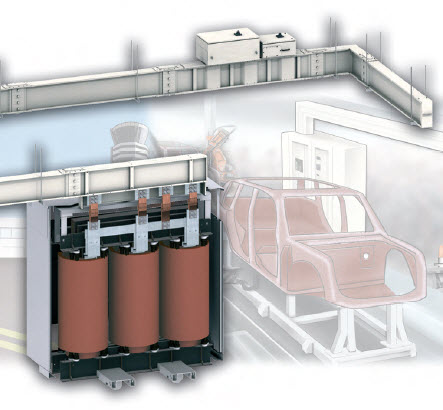

Systemowe rozwiązanie Canalis wraz z rozdzielnicami Prisma
Montaż systemu Canalis składa się z czterech etapów:
- Instalacja uchwytów mocujących
- Montaż szynoprzewodów
- Podłączenie zasilania
- Podłączenie bloków przyłączeniowych
Systemy prefabrykowanych szynoprzewodów, które zgodne są ze standardem IEC-439-2, EN 60439-2
wykorzystuje się przy tworzeniu instalacji spełniających określone normy. Gwarantuje to bezpieczeństwo ludzi oraz urządzeń, co pozwala na szerokie zastosowanie tych systemów w budynkach użyteczności publicznej oraz budynkach przemysłowych.
Proces projektowania nie wymaga od osoby decyzyjnej wykonywania skomplikowanych obliczeń. Wystarczy jedynie uwzględnić podane przez producenta charakterystyki, dobrać odpowiednie źródło zasilania oraz obciążenie.
Nie ma potrzeby wykonywania obliczeń dotyczących spadków napięć czy wyliczania wymaganych przekrojów przewodów. System Canalis jest już całkowicie gotowy do zastosowania. Wszelkie obliczenia i decyzje w kwestiach dotyczących dalszej dystrybucji energii lub rozmieszczenie odbiorników mogą być podejmowane osobno. Wybór systemu Canalis jest również gwarancją prostego i szybkiego montażu.

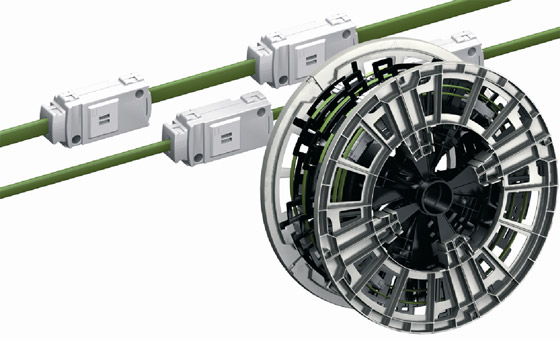

Canalis KDP – 20A
|
Elastyczny Canalis oświetleniowy |
System służący do zasilania instalacji oświetleniowych lub gniazd wtykowych. Łączy w sobie zalety przewodów elastycznych oraz szynoprzewodów prefabrykowanych. Znajduje zastosowanie głównie tam gdzie oprawy oświetleniowe mocowane są do struktury budynku: sufity podwieszane, konstrukcje drewniane lub stalowe.
Charakterystyka techniczna:
- długość : 24 lub 192m
- prąd znamionowy: 20A
- prąd zwarciowy: 3,6kA
- stopień ochrony: IP55
Canalis KB – 25-40A
Stosowany jest do zasilania instalacji oświetleniowych w budynkach, w których nie możemy zamocować opraw do struktury budynku. Szynoprzewody KB mogą zasilać aparaturę oświetleniową jak również służyć do jej mocowania.
Charakterystyka techniczna:
- długość: 2 lub 3m
- prąd znamionowy: 25 i 40 A
- napięcie izolacji 690V
- obwód pojedynczy(KBA) lub podwójny (KBB)
Canalis KN – 40-100A
System służący do dystrybucji energii. Wykorzystywany do zasilania małych instalacji we wszystkich typach budynków.
Charakterystyka techniczna
- długość odcinków prostych 1,5 – 3m
- prąd znamionowy 40 – 160A
- stopień ochrony IP55
- liczba obwodów – 4+PE
System ten charakteryzuje niezawodna przewodność na złączach przez zastosowanie platerowanych srebrem końcówek przewodów. Zapewnia to niezmienną jakość styków przez cały okres użytkowania systemu.
|

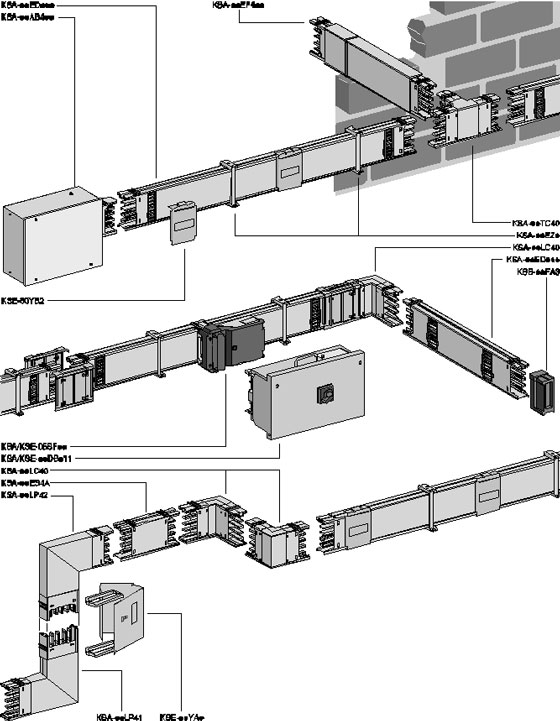

Komponenty systemu do 1000A |
Canalis KS – 100-1000A.
Przewody szynowe Canalis KS przeznaczone sa do dystrybucji średniej mocy w sieciach charakteryzujących się dużą ilością odpływów w budynkach przemysłowych i komercyjnych (fabryki, hale wystawowe, supermarkety itp.). System ten również charakteryzuje doskonałą przewodność przez zastosowanie posrebrzanych złączy przewodów.
- Charakterystyka techniczna:
- Długości odcinków prostych: 3 i 5m lub odcinki na miarę
- Prąd znamionowy: 100 – 1000A
- liczba aktywnych przewodów: 4+PE
- stopień ochrony IP55
Canalis KT, KH
|
Przekrój szynoprzewodu KT |

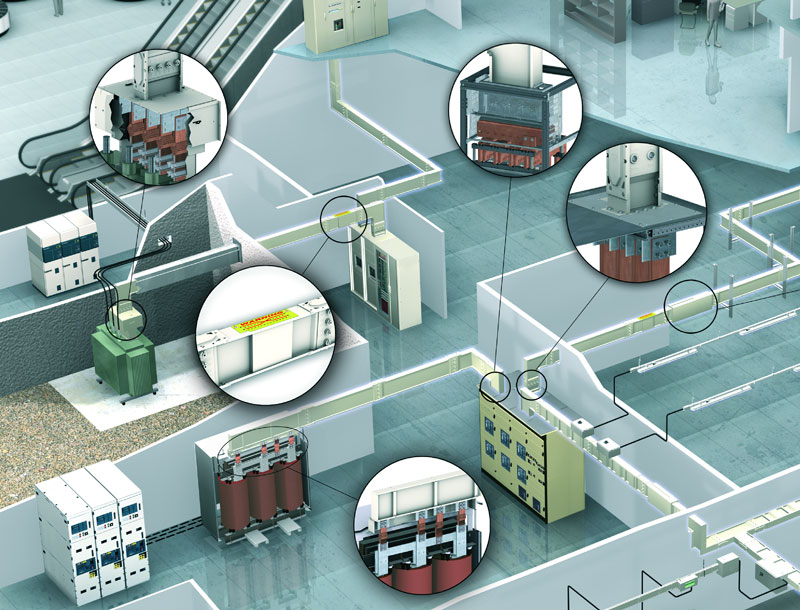

Ostatnią grupę w rodzinie stanowią szynoprzewody do dystrybucji dużych mocy.
KTA- szynoprzewody Aluminiowe do 4000A oraz KTC, miedziane do 5000A.
Wymieniony system produkowany jest w technologii kanapkowej. Elementy przewodzące ułożone są wglądem siebie na płasko i przedzielone izolacyjną warstwą poliestrową. Takie wykonanie zapewnia podwyższenie wytrzymałości zwarciowej oraz brak konieczności stosowania barier ogniowych przy przechodzeniu przez ściany czy kolejne poziomy budynku.
Charakterystyka techniczna:
- Maksymalny prąd znamionowy 4000A lub 5000A
- liczba przewodów – 3L+PE, 3L+N+PE, 3L,N,PER (wzmocniony przewód PE)
- stopień ochrony – IP 55, IPxxD, odporność na działanie spryskiwaczy przeciwpożarowych
- odcinki proste 4 i 2m lub wykonywane na miarę
Uzupełnieniem oferty dla dużych mocy są systemy Canalis KH, KG. Wykonywane w technologii powietrznej umożliwiają dystrybucję mocy przy prądach znamionowych do 6300A. Stopień ochrony IP31. Posiadają certyfikat odporności na działanie spryskiwaczy przeciwpożarowych.
Wszystkie wymienione gamy wykonywane są z materiałów wolnych od halogenu. Dzięki temu na wypadek pożaru elementy Canalis nie emitują toksycznych gazów. Zastosowanie systemu szynoprzewodów zmniejsza również ryzyko promieniowania elektromagnetycznego, na które narażone są osoby znajdujące się w pobliżu instalacji elektrycznej. Szynoprzewody Canalis przewidziane są do długotrwałego użytkowania. Mogą być łatwo zdemontowane, oczyszczone i użyte ponownie.
