Niniejszy artykuł stanowi początek serii artykułów poświęconych wspomaganiu projektowania w branży elektrycznej i automatyce.
1. Rysunek elektryczny

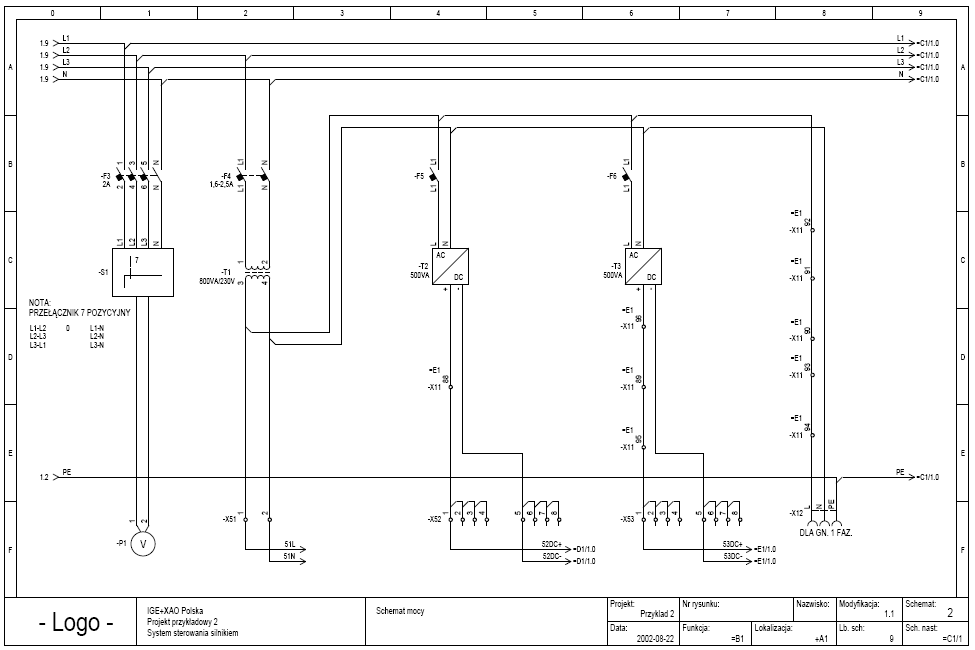

Rysunek elektryczny przedstawia rysunek połączeń i zależności pomiędzy symbolami elektrycznymi.
Po realizacji idei zawartej w rysunku (a właściwie w rysunkach, bo najczęściej musi być ich więcej) dla konkretnej maszyny (obiektu przemysłowego itd.), możliwe jest określone, przewidywalne i zaplanowane działanie danej maszyny. Projekt elektryczny stanowi bazę danych powiązanych ze sobą informacji o obiektach. Projekt elektryczny zawiera opis techniczny, spis treści, obliczenia elektryczne, schematy zasadnicze (zwane także ideowymi), schematy montażowe (listwy montażowe), rysunki zabudowy szaf i pulpitów sterowniczych, plany instalacji elektrycznych i teletechnicznych, czasami uzgodnienia z zakładem energetycznym, zestawienia materiałów, listy kablowe, czasem kosztorys przedmiaru robót.
Aby wykonać projekt elektryczny, należy posiadać określone oprogramowanie, umożliwiające szybkie i dokładne jego wykonanie. Do opisów technicznych stosuje się znane ogólnie edytory tekstowe. Do obliczeń elektrycznych wykorzystuje się licencjonowane programy obliczeniowe, tak jak i do kosztorysów.
Natomiast do tworzenia rysunków zaleca się wyłącznie stosowanie specjalizowanych programów określanych wspólnie mianem CAD elektryczny. Istotą takich programów jest to, że projekt jest podstawową jednostką w odróżnieniu od programów graficznych, gdzie podstawową jednostką jest rysunek.
Stopień przetwarzania w programach typu CAD elektryczny może być różny, jednak przeważnie kontrolowana jest powtarzalność oznaczeń symboli, poprawność łączenia końcówek symboli, kontrola wykorzystania styków w przekaźniku itd. Tylko przy użyciu profesjonalnych, sprawdzonych programów do projektowania można uzyskać bezbłędny lub prawie bezbłędny projekt.
W związku z tym, realizacja projektu na budowie jest pozbawiona bardzo kosztownych błędów.

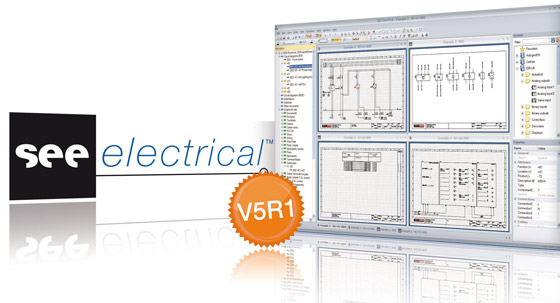

Najlepiej dostosowanym do tego celu wyborem jest program SEE Electrical, obejmujący projektowanie rysunków elektrycznych a charakteryzujący się bardzo dobrym stosunkiem cena/jakość.
Pobierz wersję TRIAL
2. Normy elektryczne
Projektowanie elektryki i automatyki wykonuje się zgodnie z normami. Można wyróżnić normy PNE zgodne z IEC, normy budowlane, normy dla górnictwa itd. Przy projektowaniu należy także brać pod uwagę pewne standardy narzucane przez producentów aparatury elektrycznej. Z drugiej strony normę dla projektanta stanowią wymagania inwestora (zlecającego projekt). Wreszcie można wyróżnić normy zwyczajowe, a nawet regionalne. W ten sposób można stwierdzić, że aby podjąć się wykonania projektu, należy odpowiednio rozeznać rzeczywiste potrzeby inwestora.
Szczególnie ważną normą jest norma dotycząca symboli graficznych używanych w projektowaniu elektryki oraz norma określająca sposób oznaczania symboli w projektach.
Najlepiej dostosowanym do tego celu wyborem jest program SEE Electrical, obejmujący projektowanie przyłączy, rozdzielnic wnętrzowych i zabezpieczeń.
Dla kogo?
Oprogramowanie grupy IGE+XAO jest wykorzystywane na komputerach indywidualnych lub sieciowych. Spełnia liczne funkcje, takie jak tworzenie schematów elektrycznych, projektowanie instalacji, projektowanie szaf elektrycznych oraz tworzenie zestawień materiałowych.
Oferta oprogramowania pokrywa wszystkie potrzeby profesjonalistów w zakresie elektryczności stosowanej w budownictwie i pozwala na realizację znormalizowanych dokumentów technicznych wykorzystywanych w tworzeniu i obsłudze instalacji elektrycznych, zapewniając jednocześnie optymalną wydajność.
