Wystarczy wyobrazić sobie nowoczesne elektryczne urządzenia przemysłowe, pracujące w hutach, elektrowniach czy w innych miejscach o wyjątkowo wysokich temperaturach otoczenia, żeby zdać sobie sprawę, że złącza tam stosowane muszą wytrzymać naprawdę trudne warunki. Zapewnienie takich elementów o wysokiej jakości jest bardzo trudne. Co więcej, oczekiwania, jakie złącza mają spełniać, są również przeciwstawne – z jednej strony ich zadaniem jest odpowiednio zabezpieczyć połączenie elektryczne i mechaniczne, a z drugiej muszą być stosunkowo proste i łatwe do rozłączenia podczas rutynowych czynności serwisowych.
Dodatkowo urządzenia przemysłowe coraz częściej są sterowane wyspecjalizowanymi komputerami. Przewody, więc nie tylko dostarczają zasilanie, ale i przekazują do urządzeń wrażliwe na zakłócenia sygnały sterujące i odbierają je z różnych przetworników. Z tych powodów stosowane złącza muszą spełniać dodatkowe surowe wymagania.
Do zastosowań w miejscach, gdzie temperatura otoczenia jest szczególnie nieprzyjazna, jest przeznaczona seria złącz „czerwonych” ILME (może pracować w temperaturach -40 -+180ºC). Na kompletne złącze składają się odpowiednie obudowy i wkłady, które należy dobrać w zależności od potrzeb, tzn. maksymalnej liczby pinów wkładu czy kształtu samej obudowy.
Oferowane wkłady (CNE … RY), składające się z tzw. części żeńskiej i męskiej, charakteryzują się liczbą pinów od 6 do 48 (6, 10 ,16, 24, 2×24) plus uziemienie. Możliwe do podłączenia przekroje przewodów powinny się mieścić w zakresie 0,5÷4 mm2 (AWG 20 – 12). Graniczne wartości elektryczne złącz to prąd do 16A oraz napięcie do 500V (według EN 61984), rezystancja przejścia jest mniejsza od 1mΩ, a rezystancja izolacji większa od 10GΩ.
Wkłady wykonane są z samogaszącej, termoplastycznej żywicy spełniającej klasyfikację V0 normy UL 94.
Rys. 1. Przykładowe wkłady 6- i 10-pinowe dla złącz 180ºC
Połączenie przewodów z gniazdami i wtykami jest zabezpieczone mechanicznie za pomocą zacisków śrubowych, a styki robocze tych komponentów dodatkowo są pokryte warstwą srebra.
Obudowy serii 180ºC są wykonane z odlewanego ciśnieniowo stopu aluminium i pokryte specjalnym termoutwardzalnym proszkiem odpornym na wysokie temperatury. Przed przypadkowym otwarciem złącze chronią mechanizmy zamykające: dźwignie, kołki, klamry itd., wykonane z aluminium lub stali nierdzewnej.
Przed warunkami zewnętrznymi dodatkowo zabezpieczają uszczelki wykonane ze specjalnego materiału (ang. fluoroelastomer) odpornego na starzenie.
Możliwe do uzyskania stopnie ochrony tych złącz to, w zależności od konfiguracji, IP65, IP66 oraz IP69K. Przy tym należy jeszcze je uzupełnić o tzw. dławik kablowy – uszczelnienie pomiędzy przewodem a wnętrzem obudowy wtyczki.
a) b)

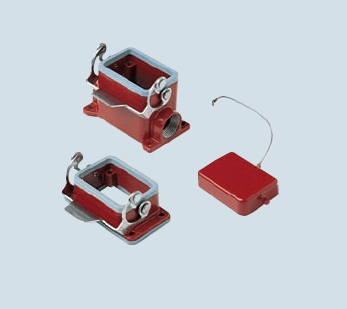

Rys. 2. Przykładowe obudowy dla wkładów 6-pinowych CNE … RY
Dostępne są między innymi profile obudów:
- obudowy wtyczek z wyprowadzeniem przewodu z góry lub z boku (rys. 2b)
- obudowy gniazd o profilu zamkniętym, z bocznym wejściem przewodu, montowane na ściance urządzenia (rys. 2a)
- obudowy gniazd o profilu otwartym montowane na otworze w ściance urządzenia (rys. 2a)
Trzeba wziąć pod uwagę to, że złącza mogą pracować w skrajnie wysokich temperaturach i przy szacowaniu prądów przez nie płynących należy opierać się na danych producenta. Na rys3 przedstawiona jest zależność pomiędzy maksymalnym prądem płynącym przez złącze a temperaturą otoczenia dla rożnych przekrojów przewodów. Graniczną wartość tego prądu odczytujemy jako punkt przecięcia pionowej linii (określa temperaturę otoczenia) z krzywą dla danego przekroju przewodu.
W przypadku złącza 6-pinowego (rys. 3) maksymalny prąd płynący przez złącze w temperaturze otoczenia np. 145ºC to około 15A dla przewodów o przekroju 2,5 mm2.

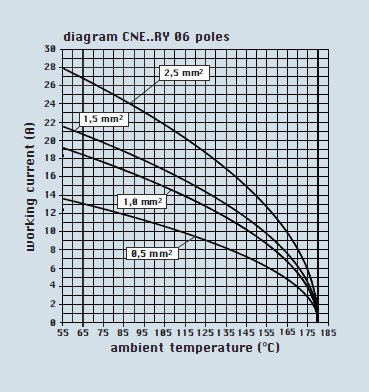

Rys. 3. Prąd roboczy w funkcji temperatury otoczenia dla złącza 6-pinowego
i różnych przekrojów przewodów
Wszystkie elementy kompletnego złącza – wkłady żeńskie, męskie i obudowy – zostały tak zaprojektowane, aby klient mógł swobodnie budować z nich najbardziej optymalne dla siebie rozwiązania. Opisane komponenty to tylko niewielki fragment bogatego asortymentu producenta.
W celu doboru odpowiednich złącz prosimy o kontakt z działem sprzedaży TME. Nasi doradcy pomogą w skompletowaniu właściwych obudów i wkładów z szerokiej oferty złącz ILME.
