Wyświetlacze inteligentne CleO są warte rozważenia, niezależnie od wcześniejszego doświadczenia w projektowaniu. Są kompatybilne ze standardem ARDUINO i mogą współpracować z najpopularniejszą platformą ARDUINO UNO.
Płytka NerO

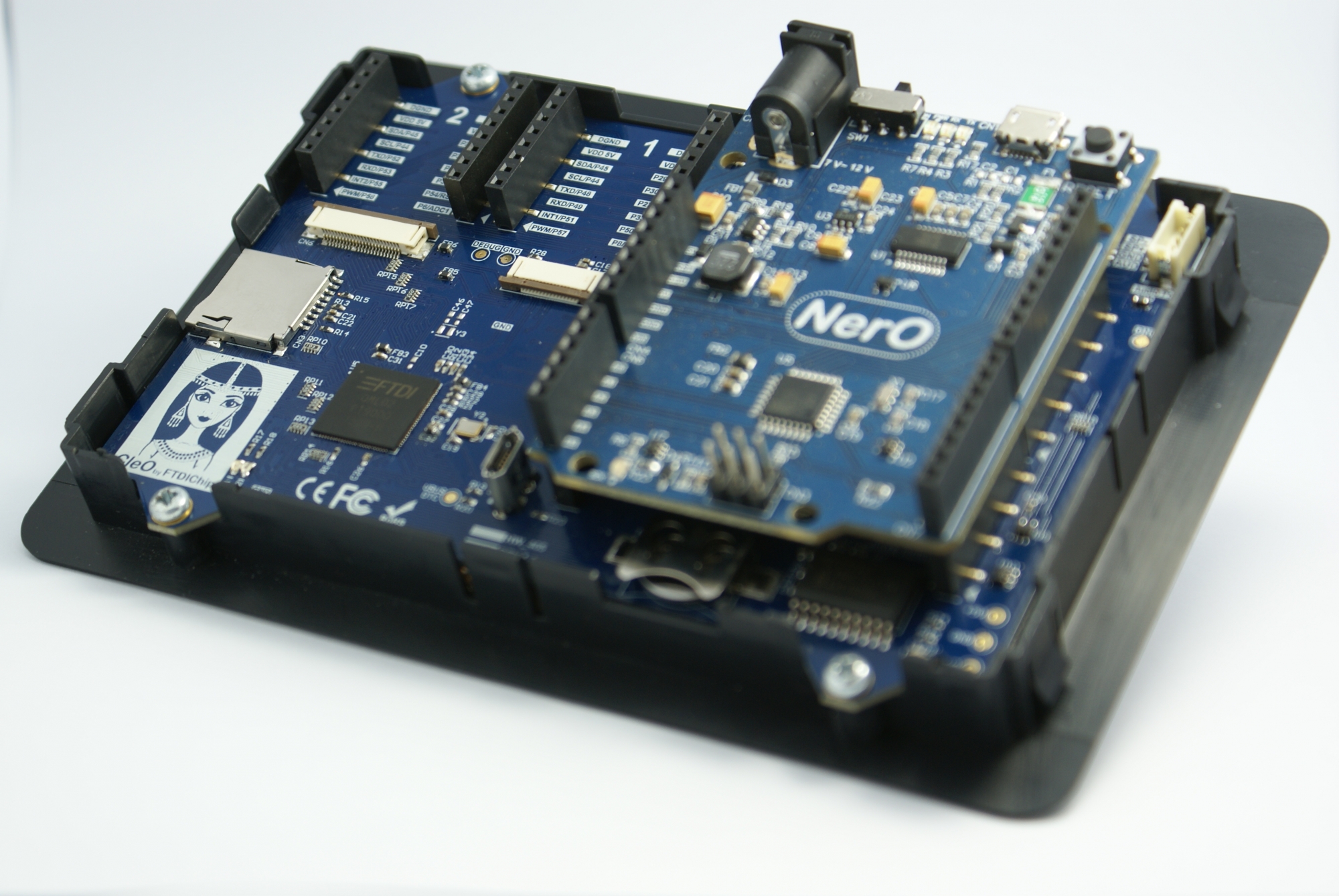

Firma Bridgetek (FTDI) opracowała własną wersję platformy tworząc w ten sposób płytkę NerO, która współpracuje bezpośrednio z wyświetlaczami CleO.

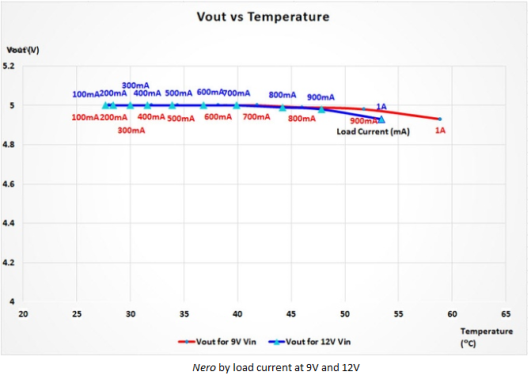

Podstawową zaletą płytki NerO jest fakt, że zastosowany w niej impulsowy regulator napięcia posiada wydajność prądową 1A@5VDC w szerokim zakresie napięcia wejściowego (7 VDC-20 VDC), dostarczanego z zewnętrznego źródła zasilającego. Co więcej, nawet przy maksymalnym obciążeniu płytka pracuje stabilnie i regulator nie przegrzewa się.
Cechy zestawu NerO
- mikrokontroler ATMEGA328 taktowany zegarem 16MHz z wbudowanym bootloaderem;
- komunikacja z komputerem poprzez złącze micro USB (układ FT231X jako mostek USB-UART);
- diody LED sygnalizujące tryb pracy zestawu, umieszczone na krawędzi płyty PCB;
- wyłącznik ON/OFF.
Porównanie z ARDUINO UNO

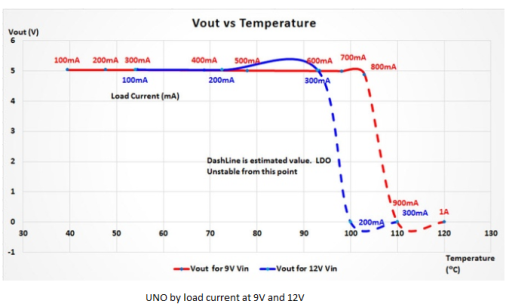

Testy z płytką ARDUINO UNO przeprowadzone w tych samych warunkach wskazują, że maksymalna wartość prądu wyjściowego w przypadku ARDUINO nie przekracza 0,8 mA dla napięcia wejściowego 9 VDC i 0,6 mA dla napięcia wejściowego 12 VDC.
Istotna stała się więc kwestia zapewnienia odpowiednio dużej wydajności prądowej. Tym bardziej, że mający współpracować z płytką wyświetlacz CleO35 pobiera prąd 150 mA. Jeżeli chcielibyśmy jako akcesorium dołączyć do wyświetlacza kamerę z podświetleniem LED, wartość pobieranego prądu rośnie do 250 mA, a w przypadku 1W głośnika – obciążenie wzrasta do 450 mA.
 |
 |
Opcje CleO
Obecnie dostępne są dwie wersje – CleO35 i CleO50, których parametry opisuje poniższa tabela:
| Parametr |
CleO35 |
CleO50 |
| wyświetlacz | TFT 3,5”, rozdzielczość 320×240, 262k kolorów, panel rezystancyjny | TFT 5,0”, rozdzielczość 800×480, 16,7M kolorów, panel rezystancyjny |
| mikrokontroler | FT903 (32-bit RISC, 310 DMIPS) | FT900 (32-bit RISC, 310 DMIPS) |
| układ graficzny (driver) | FT810 (display, touch & audio) | FT812 (display, touch & audio) |
| gniazda rozszerzeń | ARDUINO | ARDUINO, microBUS x2 |
| wielkość pamięci | 8Mb + gniazdo kart MicroSD 4GB-32GB | |
| szybkość animacji | 60 fps | |
| tryb wyświetlania | portret/krajobraz | |
| inne cechy wspólne | wyjście sygnału PWM audio, wbudowany wzmacniacz sygnału audio, linie mikrokontrolera wyprowadzone na złącze DFU i listwę kołkową, złącze kamery, plastikowa ramka montażowa | |
| płytki współpracujące | kamera (CLEO-CAM1), głośnik (CLEO-SPK), adapter do współpracy z zestawem ARDUINO UNO (CLEO-RIO1) | |
| Minimalne zasoby ARDUINO konieczne do obsługi wyświetlaczy | interfejs SPI x1 przerwanie x1 |
|

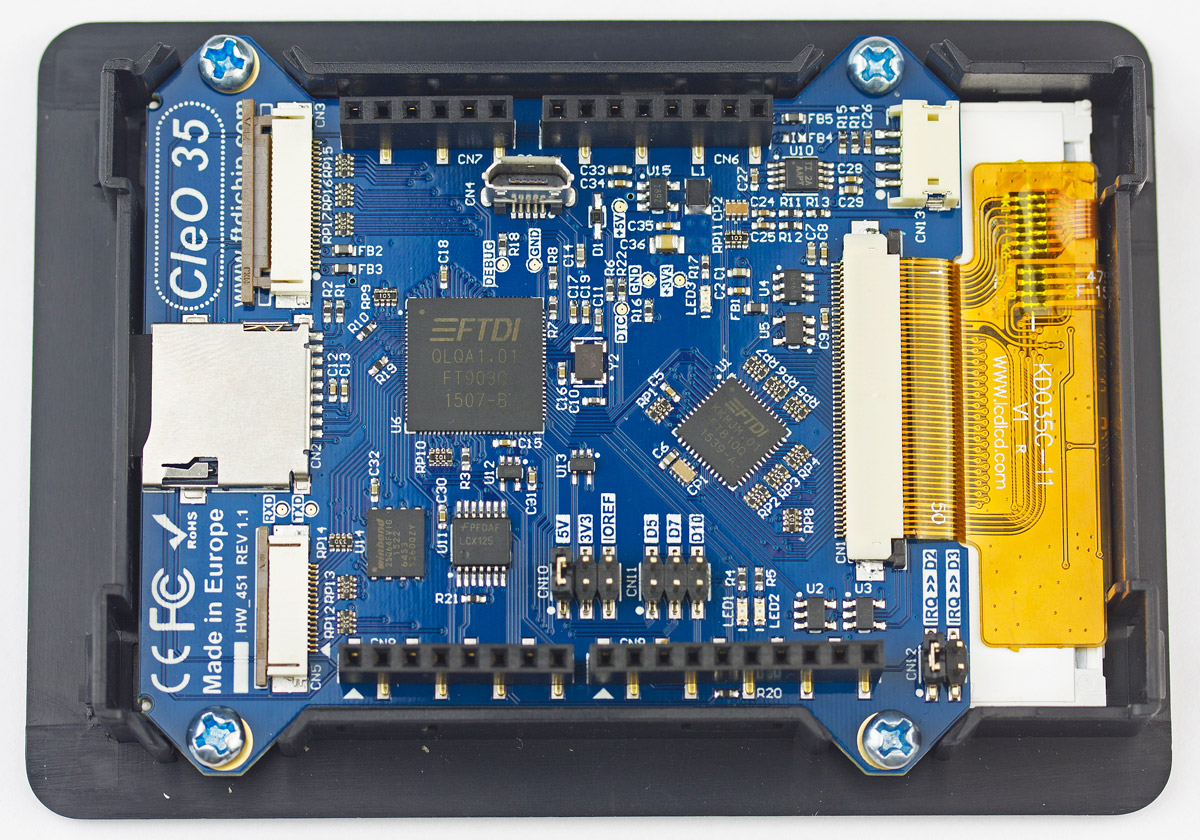

Wyświetlacz CleO35A

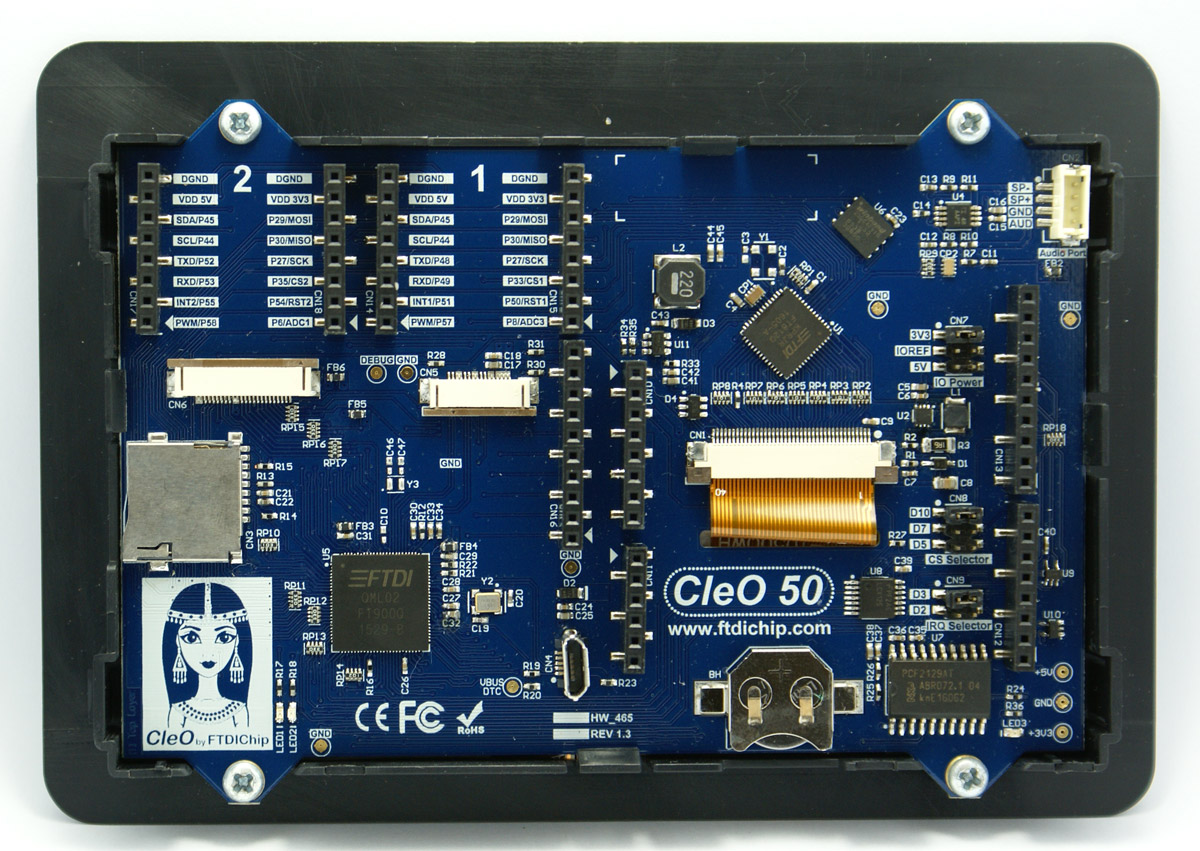

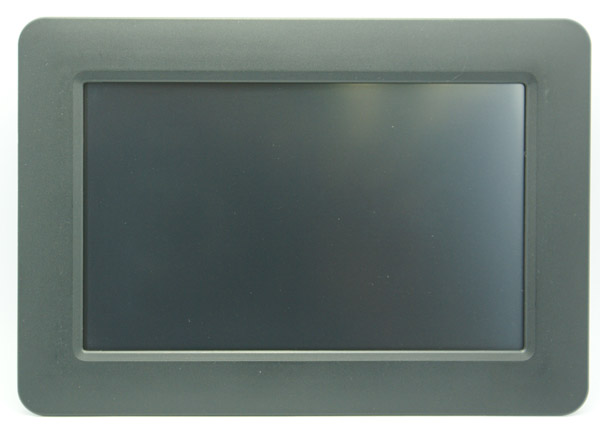

Wyświetlacz CleO50
 |
 |
 |

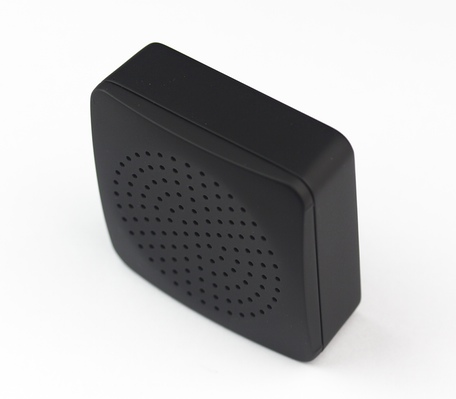

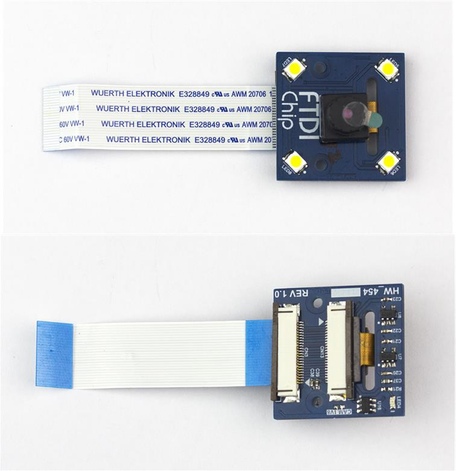

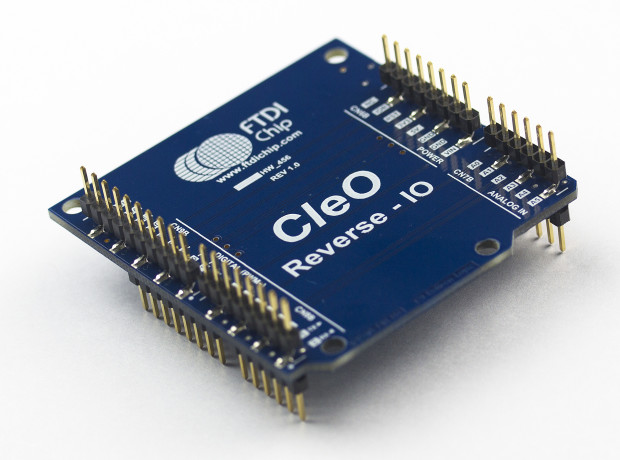

| CLEO-CAM1 | CLEO-SPK | CLEO-RIO |

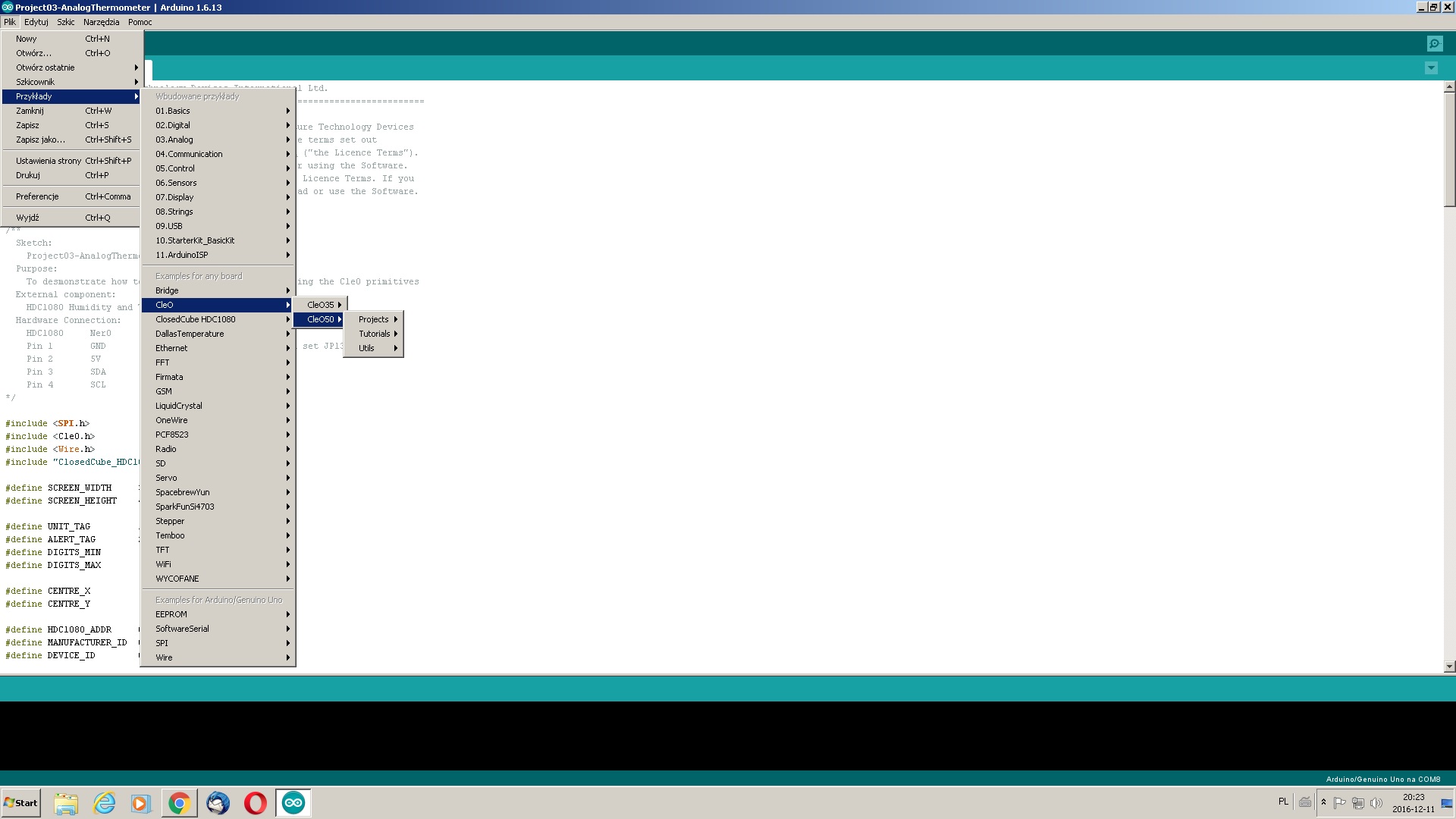

Programowanie w ARDUINO IDE
CleO pozwalają tworzyć atrakcyjne wizualnie interfejsy, również użytkownikom nie posiadającym szczegółowej wiedzy dotyczącej aplikacji graficznych. Jest to możliwe, dzięki współpracy inteligentnych wyświetlaczy CleO z płytkami NerO/ARDUINO, programowalnymi w środowisku ARDUINO IDE.
Biblioteki i pomoc
Na stronie internetowej www.cleostuff.com znajdują się biblioteki do środowiska ARDUINO IDE zawierające 21 przykładowych projektów, opracowanych dla duetu NerO/CleO. W sekcji CleO help dostępny jest rozbudowany poradnik podzielony na 20 rozdziałów, omawiający ponad 80 tematów związanych z projektowaniem aplikacji graficznych na tą platformę. Prawidłowa obsługa płytki NerO wymaga wcześniejszej instalacji sterowników VCP (Virtual COM Port) ze strony FTDI.
Podsumowanie
Wyświetlacze inteligentne z rodziny Cleo, współpracujące z płytkami uruchomieniowymi NerO/ARDUINO są idealnym rozwiązaniem dla projektantów którzy chcą wzbogacić opracowywane urządzenie o atrakcyjny interfejs graficzny. Zadanie to niewątpliwie jest ułatwione, dzięki dostępności wielu lekcji i projektów. Jest zgodne z coraz popularniejszą polityką „open source”, której prekursorem było właśnie ARDUINO.
Opisane wyświetlacze znaleźć można w katalogu firmy Transfer Multisort Elektronik. Więcej informacji znajduje się na stronie internetowej dystrybutora: www.tme.eu.
Paweł Sióda – product manager
microcontrollers, development tools & communication modules
