Nowe flagowe generatory serii generatorNETBOX oferują szybkość próbkowania do 10 GS/s, pasmo do 2.5 GHz, 16-bitową rozdzielczość oraz wyjścia asymetryczne lub różnicowe.

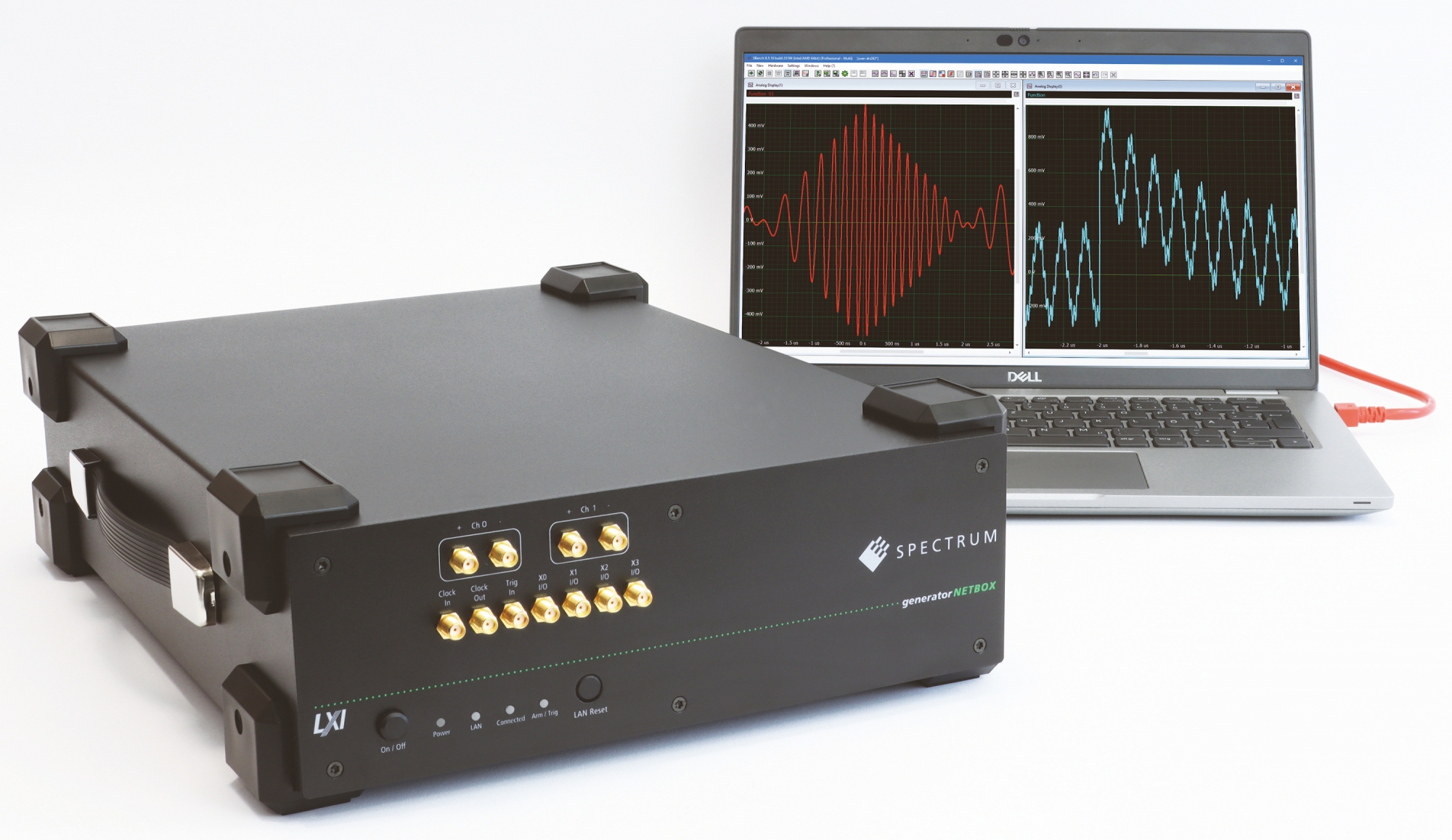

Firma Spectrum Instrumentation wprowadza cztery nowe generatory AWG o szybkości wyprowadzania danych 10 GS/s i 16-bitowej rozdzielczości w ramach serii DN2.63x NETBOX. Są to szybkie generatory, kontrolowane przez interfejs Ethernet, mogące być bezpośrednio podłączane do komputera stacjonarnego, laptopa lub sieci firmowej. Zaprojektowane do obsługi zarówno manualnej, jak i zautomatyzowanej, umożliwiają generowanie sygnałów szerokopasmowych z zakresu od DC do 2,5 GHz.
Małe i lekkie generatory AWG korzystają ze standardowego kabla Ethernet/LXI do podłączenia komputera lub sieci. Wewnętrzne przetworniki C/A o 16-bitowej rozdzielczości umożliwiają generowanie przebiegów o dużej czystości widmowej i małej zawartości szumu, czyniąc te generatory idealnymi do zastosowań w aplikacjach testowych wymuszenie-odpowiedź oraz z zamkniętą pętlą sprzężenia. Każdy z kanałów zawiera własny przetwornik C/A i może pracować w trybie asymetrycznym lub różnicowym z programowanym zakresem napięcia wyjściowego. W trybie asymetrycznym amplituda napięcia wyjściowego może wynosić do ±500 mV na obciążeniu 50 Ω, a w trybie różnicowym do ±1 V na obciążeniu 100 Ω. Przy dużej impedancji obciążenia, amplituda może zostać zwiększona do ±2 V.
Generatory DN2.63x, dostępne w konfiguracjach jedno- i dwukanałowych, zawierają wewnętrzną pamięć próbek o standardowej pojemności 2 GS (4 GB) z możliwością rozszerzenia do 8 GS (16 GB). Pozwala to na generowanie sygnałów o czasie trwania do 800 ms przy szybkości próbkowania 10 GS/s. Użytkownicy mogą wybierać pomiędzy wieloma trybami inteligentnego wyzwalania i generacji przebiegów, w tym single-shot, repeated, multiple replay i FIFO. W trybie FIFO do pamięci AWG mogą być wgrywane nowe dane podczas odtwarzania zapisanych wcześniej.
Każdy generator jest dostarczany z oprogramowaniem SBench 6 firmy Spectrum do tworzenia przebiegów, kontroli i analizy. Użytkownik może tworzyć przebieg, korzystając z wzorów, przy użyciu wbudowanego generatora funkcyjnego oraz importować zarejestrowane przebiegi z digitizerów, oscyloskopów i narzędzi symulacyjnych. Ponadto, w pakiecie dostarczane są pakiety SDK dla środowisk C++, Python, MATLAB, LabVIEW i innych.

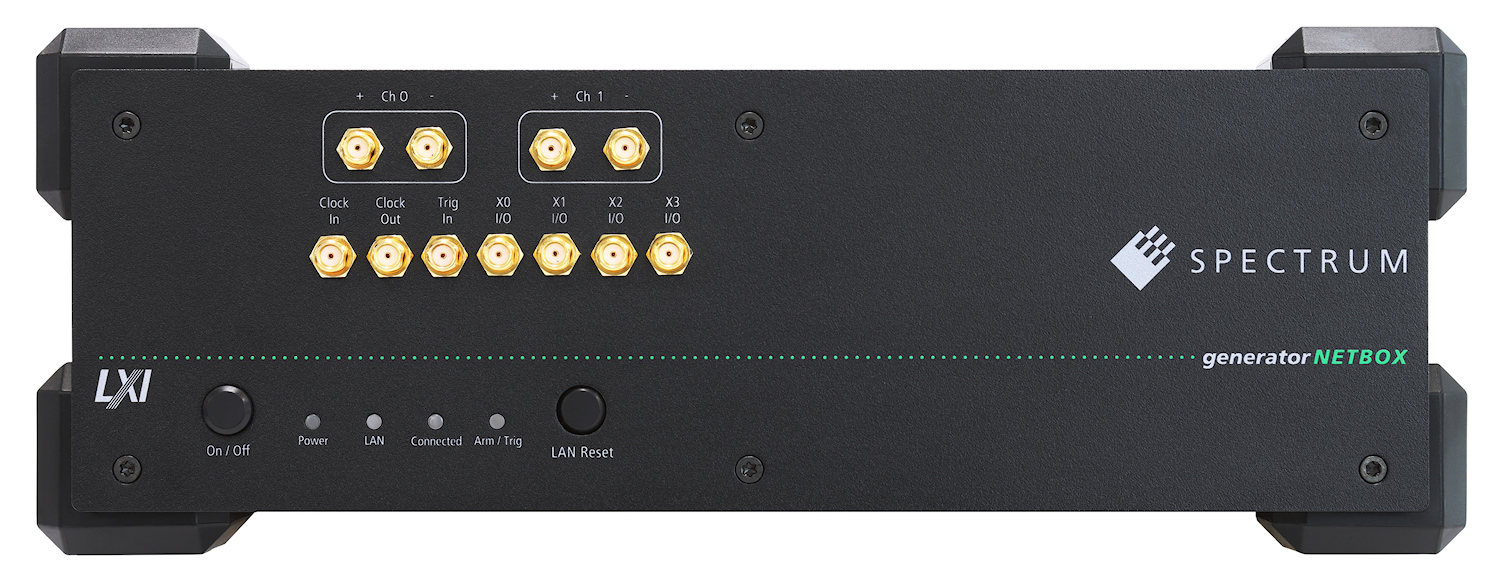

Integrowanie generatorów w zautomatyzowanych systemach pomiarowych ułatwiają umieszczone na ich panelach czołowych gniazda sygnałów zegarowych i wyzwalania oraz wielofunkcyjne linie I/O, mogące pełnić funkcje wyjść markera, statusu lub sygnalizacji synchronicznej/asynchronicznej. Dostępna jest też opcja cyfrowego generatora impulsów. Generatory z nowej oferty ważą mniej niż 7 kg, a w połączeniu z opcjonalnym zestawem montażowym, mogą być wykorzystywane jako przyrządy przenośne, stacjonarne lub montowane w szafach przemysłowych.
Nowe, ultraszybkie generatory AWG, stanowią rozszerzenie rodziny generatorNETBOX, obejmującej obecnie 35 modeli o szybkości próbkowania od 40 MS/s do 10 GS/s. Wszystkie są objęte 5-letnią gwarancją, darmowymi aktualizacjami oprogramowania aplikacyjnego i wbudowanego oraz wsparciem technicznym inżynierów firmy Spectrum.
Źródło: Spectrum Instrumentation
