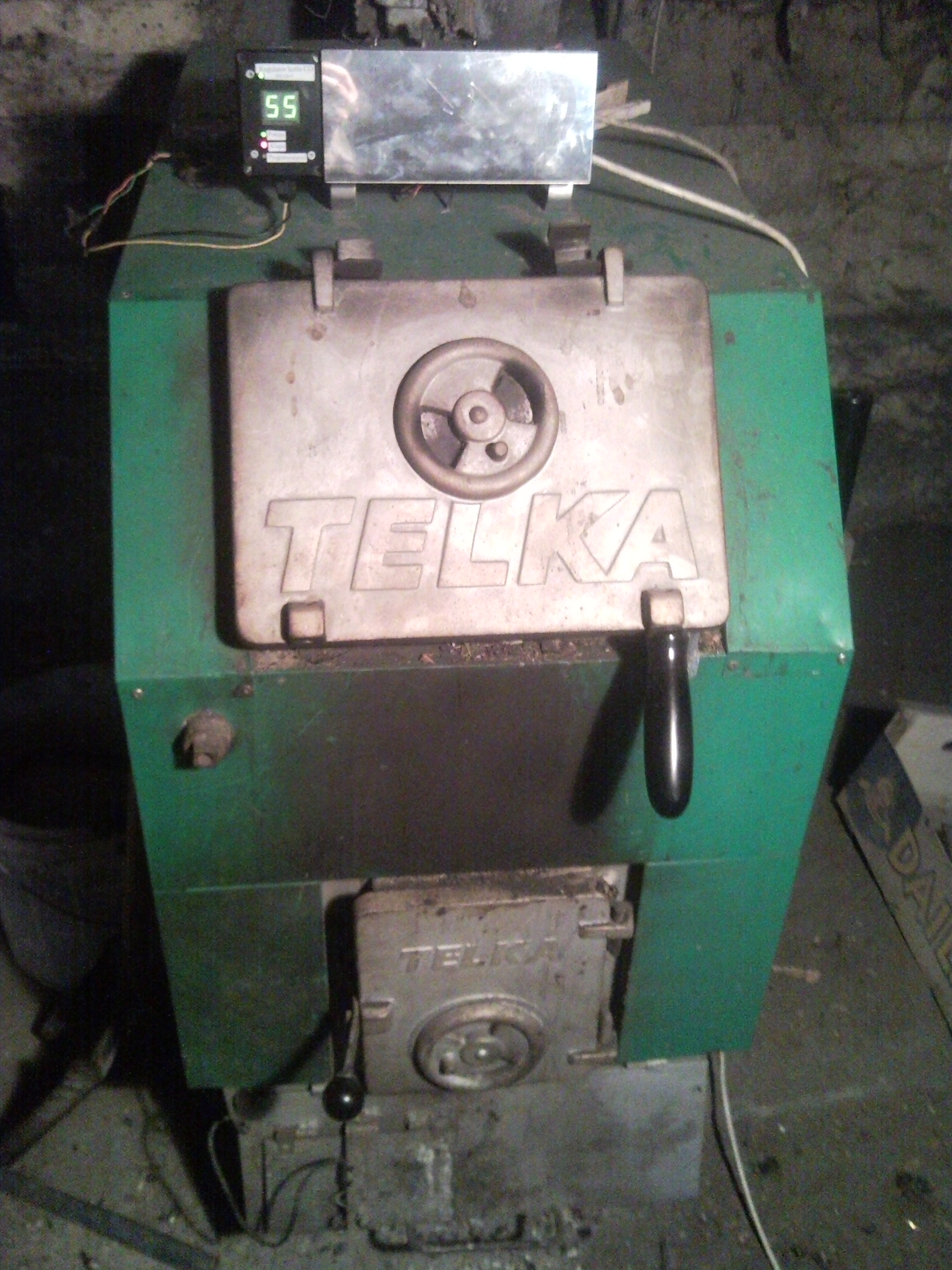

Okres zimowy to wzmożony czas użytkowania domowych kotłów centralnego ogrzewania. Obecnie każdy kocioł wyposażony jest w elektroniczny sterownik, który kontroluje proces palenia materiału w palenisku. Niestety, przychodzi taki czas, że nasz dobrze spisujący się do tej pory regulator po uszkodzeniu nie daje się już naprawić. Sposobem na to może być nowy sterownik kotła przedstawiony w artykule.
Opis
Każdy kocioł celem powiększenia swojej sprawności w dostarczaniu ciepła oraz samoczynnej kontroli stałości temperatury, wyposażony jest w regulator kotła.
Różnorodność rodzajów materiałów opałowych (drewno, gaz, ropa, brykiet, węgiel) prowadzi do szerokiej gamy rodzajów kotłów. W najprostszych wykonaniach kontrola polega na pomiarze temperatury, a na jej podstawie sterowanie pompą wody (woda rurami przepływa przez palenisko wewnątrz kotła) oraz dostarczaniem bądź ucinaniem powietrza do źródła paleniska. Przedstawione w artykule urządzenie jest prostym regulatorem kotła, który kontroluje dopływ powietrza do paleniska oraz włączenie / wyłączenie pompy wody.
Funkcjonalnie sterownik jest zastępczą wersją bardzo popularnego w Polsce regulatora firmy Kotnel typ Sscomn ip 20, posiadającego regulacje przedmuchu, temperatury oraz kontroli pompy, i może być używany zamiennie. Prezentowane urządzenie bazuje na procesorze MSP430F1232 firmy Teras Instrumenty oraz termistorowym czujniku temperatury, zasadniczo w skład całego regulatora wchodzą:

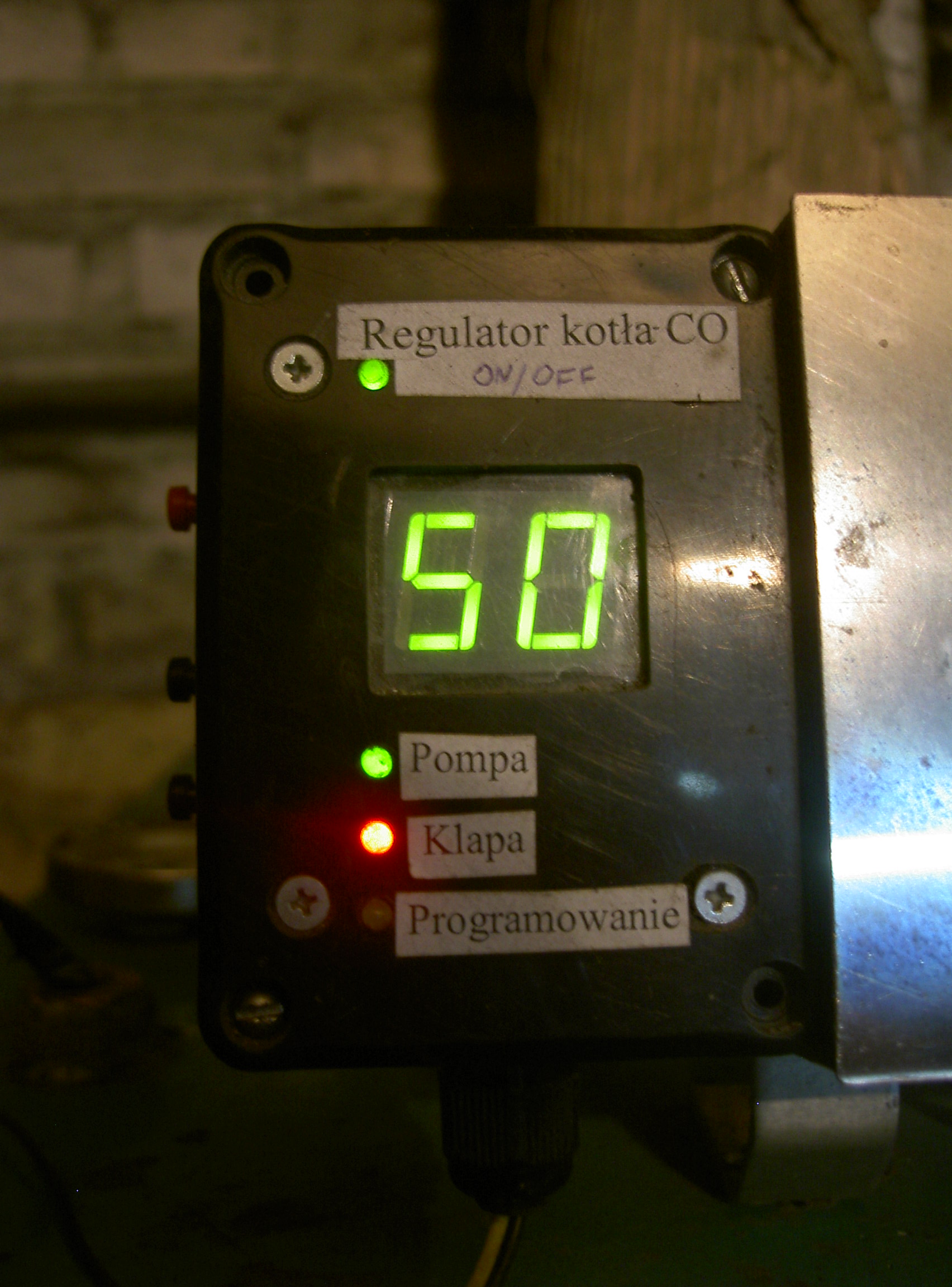

- moduł panelu (moduł procesorowy zarządzający procesami spalania oraz wyświetla aktualną temperaturę kotła),

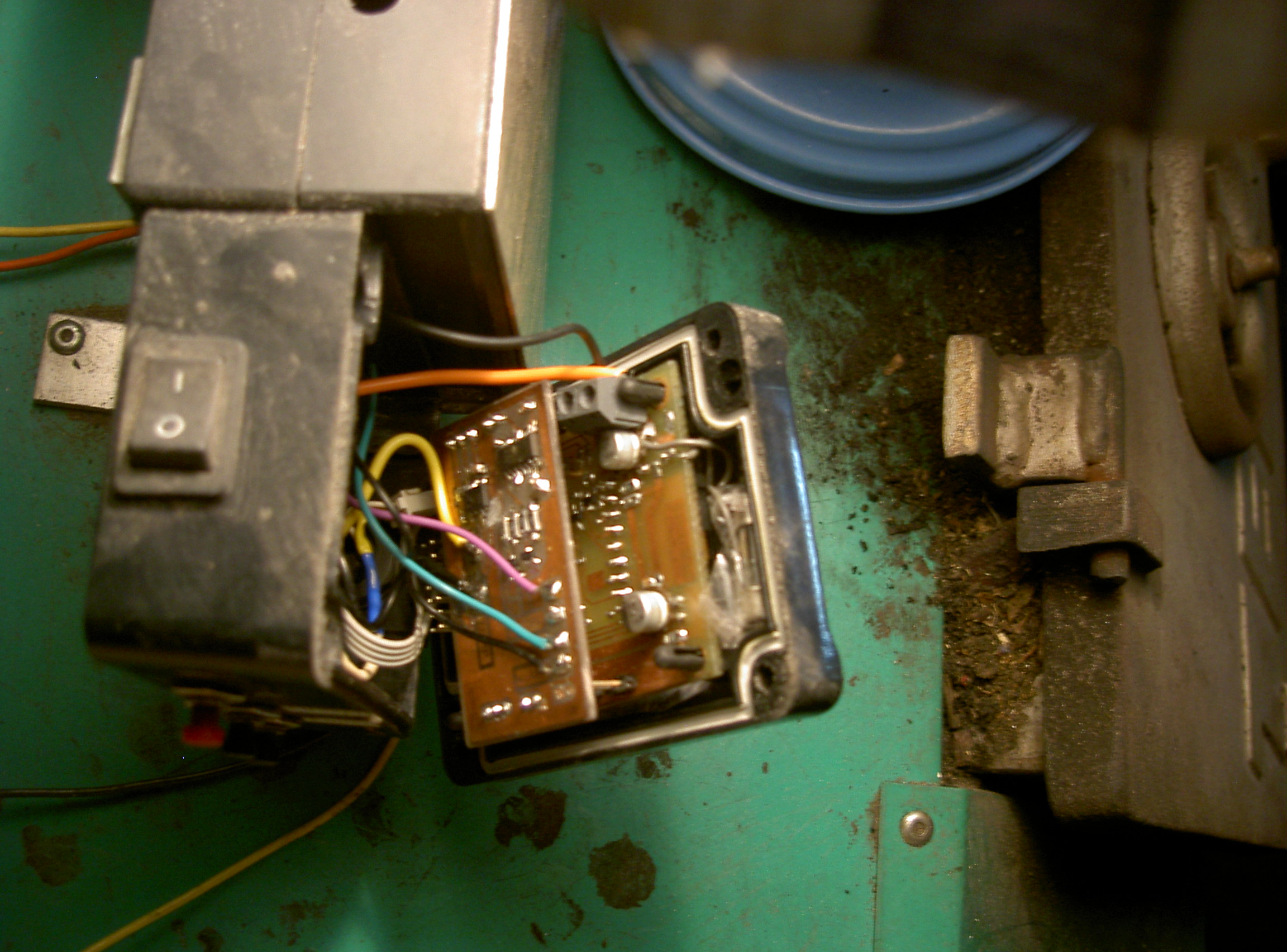

- moduł podstawki (moduł do którego dołączony jest czujnik pomiaru temperatury),

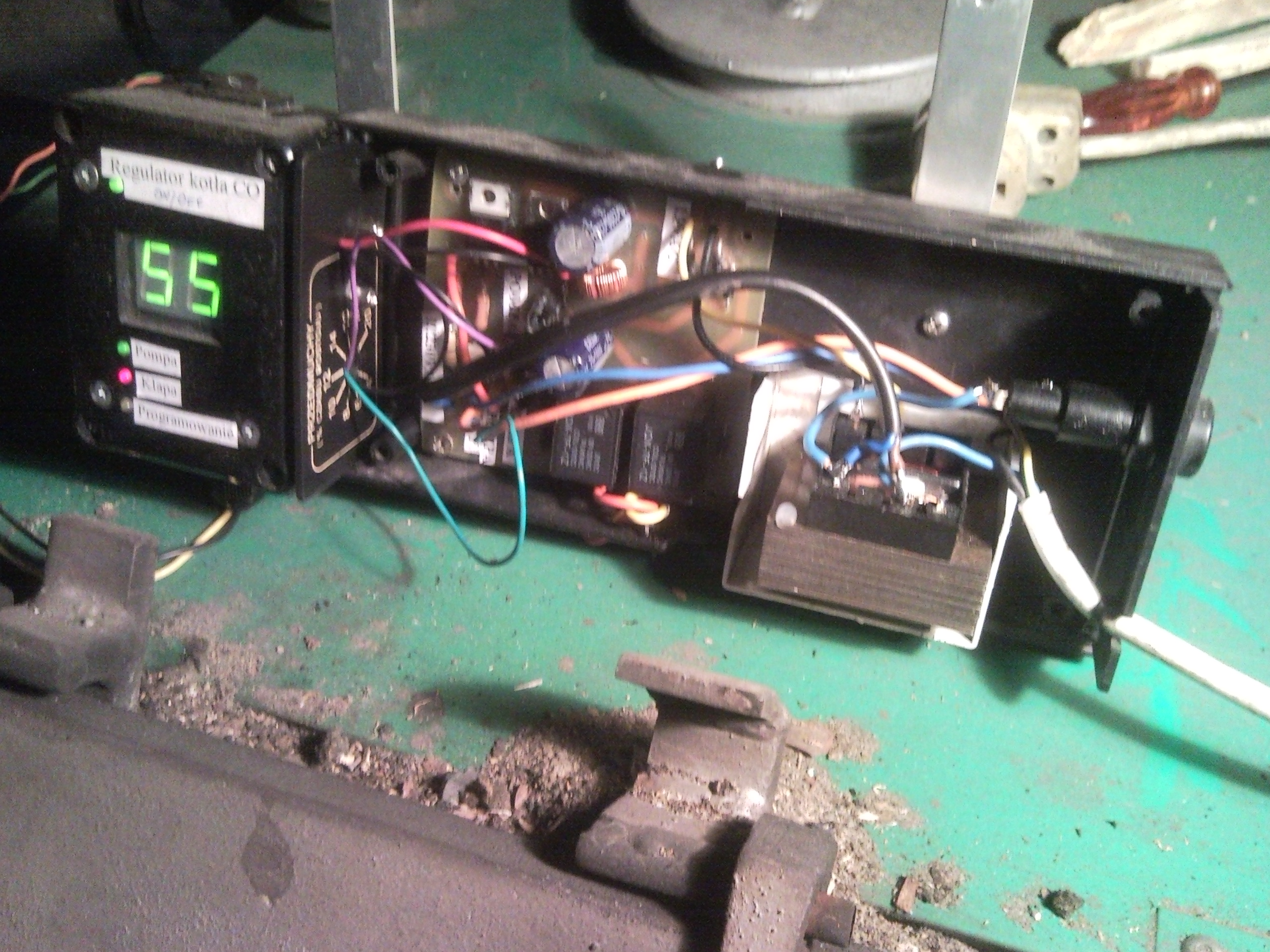

- moduł sterownika (moduł wykonawczy, odbiera sygnały sterujące z panelu, oraz na tej podstawie załącza pompę wody oraz klapę dopływu powietrza).
