Płytki drukowane PCB na zamówienie z Chin

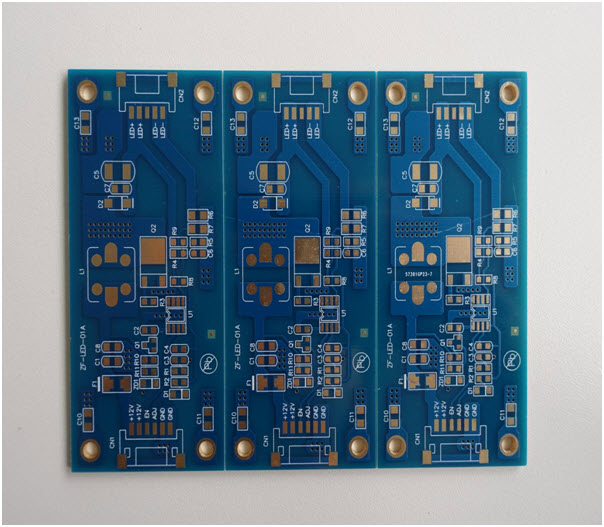

We wpisie przybliżę temat zamawiania płytek drukowanych w Chinach, ich jakości/ceny oraz warunków dostawy na przykładzie jednego z chińskich producentów PCB. Recenzja dotyczy zamówienia w firmie JLCPCB, która uznawana jest za jednego z najtańszych małoskalowych producentów płytek drukowanych w Chinach.

Produkcję płytek drukowanych możemy obecnie łatwo zlecać na globalnym rynku i dzięki temu sporo zaoszczędzić – nawet przy niewielkiej skali zamówienia. Aby osiągnąć najwyższą precyzję wyrównywania warstw wielu chińskich producentów stopniowo wdraża system tzw. perfekcyjnych testów produktów końcowych i nie musimy się już obawiać jeśli chodzi o dokładność odwzorwania czy powtarzalność produkcji PCB.

Aby złożyć zamówienie na JLCPCB wystarczy załadować pliki w formacie Gerber, system nie wymaga podawania żadnych dodatkowych parametrów.

Cena PCB u chińskiego producenta

Ogólnie rzecz biorąc, produkcja płytek drukowanych w Chinach jest tańsza niż w Europie, ale koszt 2 dolarów za 10 niestandardowych płytek, który proponuje JLCPCB i tak zrobił na mnie duże wrażenie.

Ta oferta dotyczy płytek drukowanych 2-warstwowych, maks. wymiary 100×100 mm, do wyboru w sześciu kolorach (zielony, czerwony, żółty, niebieski, biały i czarny), na standardowym laminacie FR4 Tg 140°C, dwustronnie, z wykończeniem powierzchni, wyrównywaniem gorącym powietrzem (HASL z ołowiem). I to wszystko w cenie tylko $2 za 10 kopii.

Tanio, a jak z jakością płytek drukowanych JLCPCB?

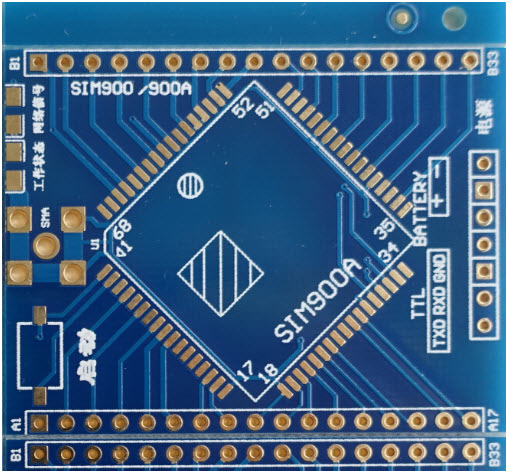

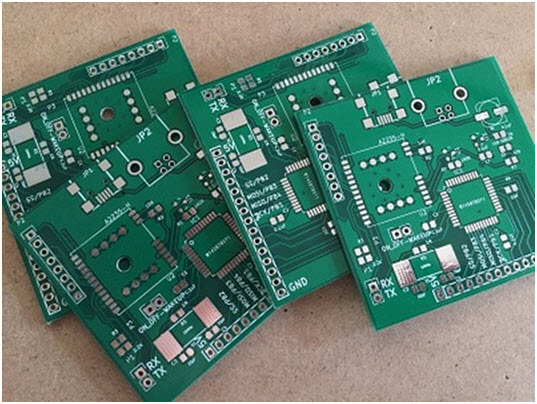

Naprawdę nieźle. Otrzymałem dokładnie 10 płytek prototypowych, wszystkie były uszczelnione próżniowo i osobno zapakowane w folią bąbelkową. Wszystkie wyglądały solidnie, precyzyjnie wykonane tolerancje na solder-masce, wyraźny wzór sitodruku.

Na płytkach drukowanych JLCPCB nie zauważyłem żadnych rażących niedoskonałości, ani nie znalazłem widocznych braków. Ścieżki są wyraźne, na moje oko wszystkie przelotki były dobrze osadzone.

Przelotki

JLCPCB produkuje wyłącznie płytki z otworami metalizowanymi w oparciu o technologię PTH (Plating Through Hole). Otwory te zapewniają połączenia elektryczne pomiędzy warstwami przewodzącymi obwodu dzięki osadzonej wewnątrz warstwie miedzi galwanicznej.

Zgodnie z przyjętymi standardami grubość takiego otworu nie może być mniejsza niż 18µm, średnia grubość miedzi na płytkach JLCPCB to 20µm. Zbyt cienka grubość otworu będzie wpływać na wielkość prądu roboczego.

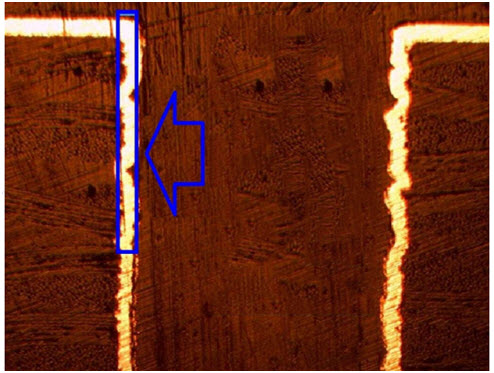

Grubość warstwy miedzi na płytkach drukowanych JLCPCB ≥18µm

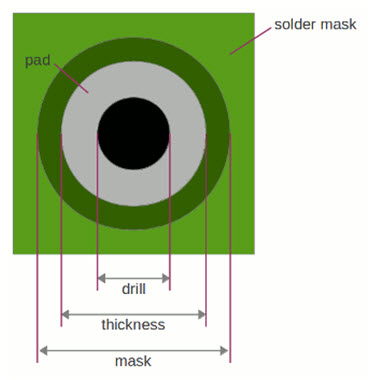

Pady

Pad, czyli niewielka powierzchnia na płytce drukowanej, wykonana z miedzi, która umożliwia lutowanie wyprowadzeń elementów elektronicznych do płytki. Pokryte są specjalną powłoką wykończeniową, którą nanosi się w procesie produkcyjnym.

Pady na płytkach drukowanych z JLCPCB wyglądają na dobrze wytrawione, co gwarantuje wysoką jakość lutowania. Wykończenie powierzchni w HASL (hot air solder leveling).

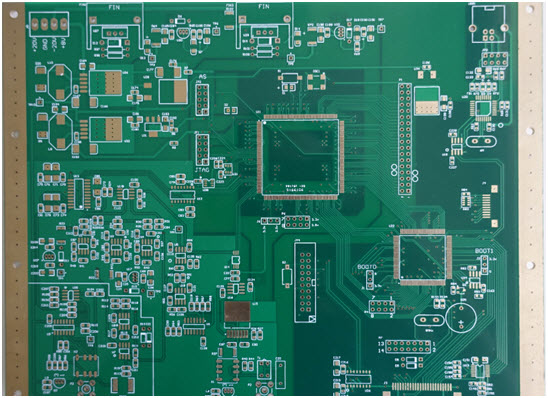

Opis płytki

Opisy w kolorze białym, wykonane metodą sitodruku na obu powierzchniach płytki. Czytelne, w odpowiedniej rozdzielczości.

Poza standardowymi oznaczeniami wskazującymi położenie, punkty testowe, orientację i odniesienie do elementów elektronicznych wchodzących w skład obwodu na projekcie można zamieścić dowolne opisy, np. nazwę firmy, instrukcje konfiguracyjne itp.

Soldermaska (kolory płytki PCB)

JLCPCB oferuje soldermaskę w sześciu różnych kolorach. Warstwa materiału ochronnego ma zapobiec zwarciom, korozji i innym problemom. Kolory są wyraźne, ale nadal pozwalają śledzić miedziane ścieżki na płytce.

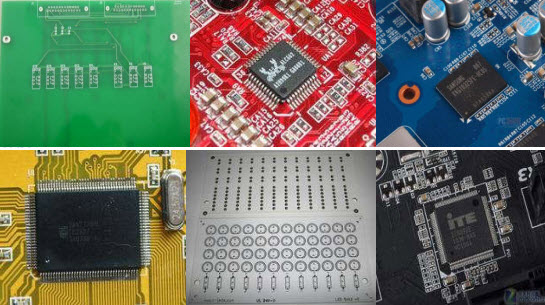

Płytki drukowane PCB w różnych kolorach



Zamówienie i dostawa z JLCPCB

Po złożeniu zamówienia JLCPCB na bieżąco informuje Państwa o aktualizacjach w procesie produkcji: zamówienie złożyłem 12. września, a 13. września otrzymałem pierwszą aktualizację. 15. września zamówienie otrzymało status Wysyłka. Czyli zmieścili się w sugerowanym czasie realizacji zamówienia (4 dni robocze).

Odnośnie samej wysyłki: Zwykle wybieram DHL jako najpewniejszą opcję dostawy z Chin. Przesyłkę z zamówionymi płytkami drukowanymi nadano w Shenzen 15 września. Paczka dotarła do mnie 20 września. Koszt 28 dolarów za szybką wysyłkę w 3-4 dni robocze. Alternatywą jest tańsza, ale i znacznie wolniejsza (8-24 dni) przesyłka pocztą lotniczą za 7 dolarów.

Prototypowanie PCB w JLCPCB pomimo zaskakująco niskiej ceny stoi na wysokim poziomie i ogólnie rzecz biorąc jestem bardzo zadowolony z zamówienia płytek drukowanych w Chinach. Z tego powodu uważam JLCPCB za jednego z najlepszych chińskich producentów PCB.

Swoje zamóiwnie możecie złożyć na stronie: http://www.jlcpcb.com/quote
