Rozdzielacze suwakowe bezpośredniego działania ze sterowaniem elektromagnetycznym

Nowa seria rozdzielaczy – WE10…5X

Nowa seria rozdzielaczy – WE10…5X

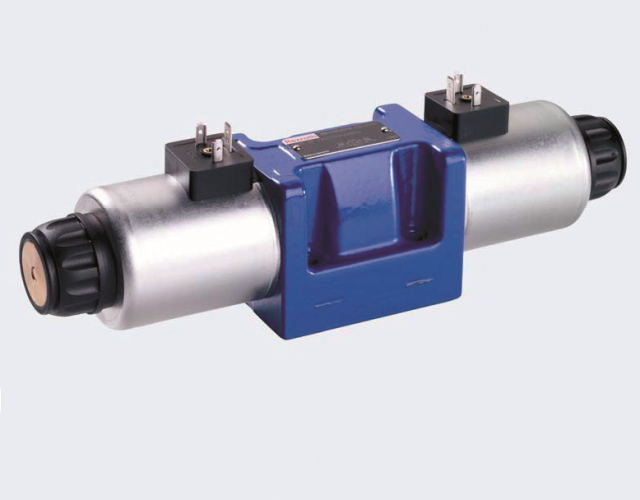

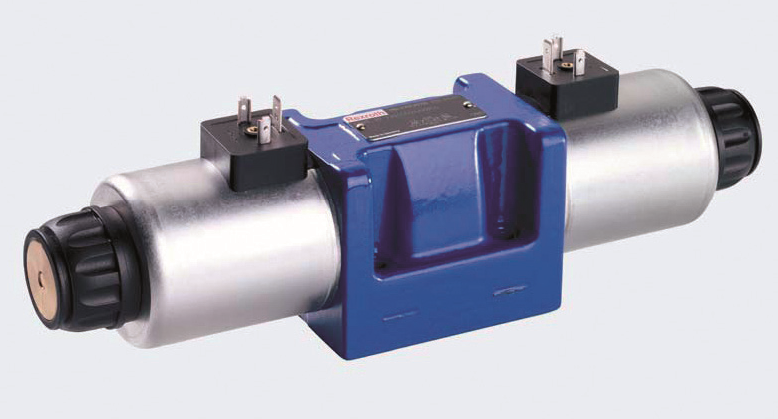

Jednym z efektów ciągłej modernizacji wyrobów firmy Bosch Rexroth jest nowa seria 5X rozdzielaczy suwakowych bezpośredniego działania ze sterowaniem elektromagnetycznym wielkości WE10.

Rozdzielacze te posiadają podwyższone maksymalne ciśnienie robocze z dotychczasowych 315 bar do 350 bar, przy zwiększonym maksymalnym natężeniu przepływu ze 120 L/min do 150 L/min. Dzięki specjalnie ukształtowanemu korpusowi posiadają mniejszą masę i dostosowane są do pracy z użyciem powszechnie stosowanych mediów roboczych. Ponadto wymiary śrub mocujących, płyty przyłączeniowe, jak również wtyczki elektryczne pozostają niezmienione.

Firma Bosch Rexroth przewiduje, że do końca drugiego kwartału 2012, seria 5X rozdzielaczy sterowanych elektrycznie całkowicie zastąpi serie 3X/4X. Nowe serie rozdzielaczy ze sterowaniem mechanicznym, ręcznym i pneumatycznym mają zastąpić stare serie do końca roku 2012.

Mówiąc o nowych rozdzielaczach, szczególnie tych sterowanych elektrycznie, nie sposób nie zauważyć, że w porównaniu z dotychczasowymi nowa seria WE10…5X posiada:

• większą ilość typów suwaków, w tym o zwiększonym czasie przesterowania (symbol suwaków „73” i przy zastosowaniu zwężki A12);
• zwiększony zakres napięć zasilających prądu stałego i prądu przemiennego (prąd zmienny tylko w wykonaniu z centralnym przyłączem);
• wykonanie tylko z cewkami prądu stałego; dla prądu przemiennego centralne przyłącze posiada wbudowany układ prostowniczy;
• dla wybranych napięć sterowania, cewki spełniające wymagania amerykańskiej normy UL429;
• możliwość bezpośredniego zamówienia rozdzielaczy wg. wykonań zgodnych z CSA i ANSI B93.9;
• większą ilość typów uszczelnień; wprowadzono uszczelnienia dla cieczy trudnopalnych typu HFC i do pracy w niskich temperaturach otoczenia.

Należy także zwrócić uwagę na to, że nowa seria rozdzielaczy ma w odniesieniu do starych serii:

• zmienione dopuszczalne zakresy przepływów dla poszczególnych suwaków w zależności od ciśnienia pracy rozdzielacza;
• nieco większe opory przepływu dla typowych (popularnych) suwaków np. „J”, „E”, „H”…;
• zwiększone czasy przesterowania suwaków przy włączaniu i wyłączaniu cewek zasilających;
• „większy wymiar długościowy dla zasilania prądem przemiennym (brak wykonań z cewkami prądu przemiennego, które posiadały mniejszą długość).
