Spojrzenie do wewnątrz – czyli bezpieczeństwo przede wszystkim
Wyjścia tranzystorowe w przekaźnikach programowalnych NEED to najwyższej jakości standard. Stanowi je układ VN340SP posiadający cztery kanały tranzystorów CMOS z zabezpieczeniem zwarciowym i temperaturowym. Napięcie znamionowe pracy to 24V DC, a prąd przypadający na jedno wyjście to 0,5A. Taki prąd z pewnością wystarczy na załączenie zewnętrznego przekaźnika czy np. małego stycznika. Oprócz wewnętrznych zabezpieczeń użytego układu scalonego, na płytce PCB występuje także zewnętrzny bezpiecznik, który dodatkowo chroni podłączane do wyjść NEED’a urządzenia.
Dodatkowo wyjścia są optycznie izolowane od wejść, a także od złącza komunikacyjnego – co stanowi kolejną zaporę chroniącą cały układ, którym steruje przekaźnik programowalny NEED.
Spojrzenie od zewnątrz – czyli połącz i twórz!
NEED z wyjściami półprzewodnikowymi zaprojektowany jest dla napięcia zasilania 24V DC – czyli z łatwością można NEED’a zasilić napięciem powszechnie stosowanym dziś w sterowaniach układów automatyki.

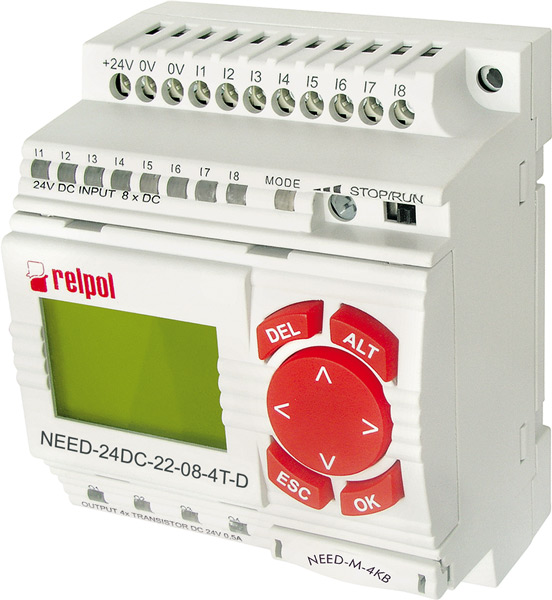

W zależności od typu NEED’a mamy do dyspozycji 4 wyjścia – przekaźnik NEED-24DC-..-08-4T (Basic) lub osiem wyjść: NEED-24DC-..-16-8T(MAX). W porównaniu z wersją NEED’a z przekaźnikami elektromagnetycznymi zmienia się także układ połączeń wyjść. Wyraźne nadruki na obudowie pomagają użytkownikowi i pokazują mu, gdzie należy podłączyć zasilanie i odpowiednio wyjścia.

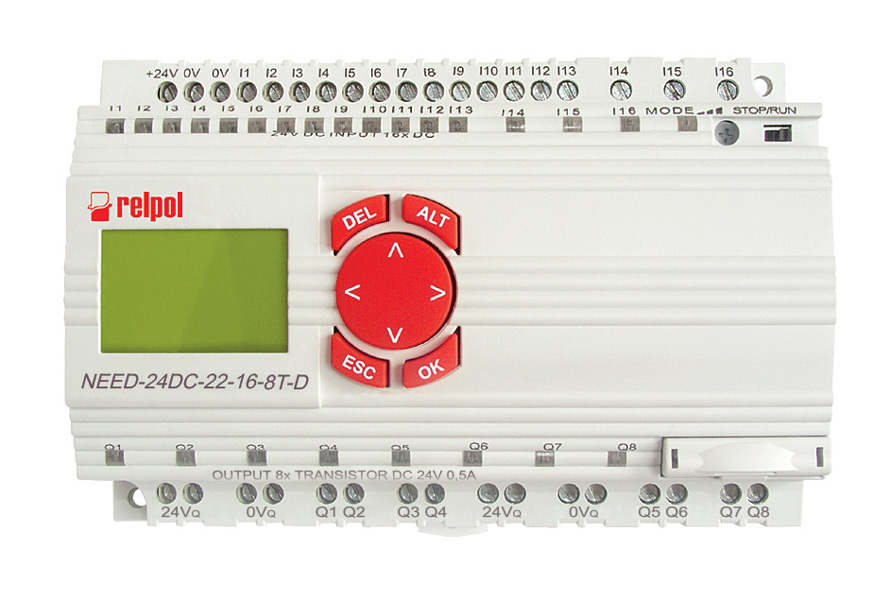

Dla dużego NEED’a – MAX’a – wyjścia są podzielone na dwie grupy osobno zasilane. Pierwsza grupa to wyjścia Q1 – Q4, a drugą grupę stanowią wyjścia Q5 – Q8. Chcąc używać tylko np. Q1 i Q8 należy doprowadzić zasilanie do obydwu grup. Dla Basic’a jest tylko jedno podłączenie zasilania wyjść. Sposób podłączenia wyjść tranzystorowych przedstawiono na rysunku poniżej.
Wyjścia tranzystorowe to wyjścia typu source – czyli prąd „wypływa” z wyjścia, „płynie” przez obciążenie i „wpływa” do masy.
Wyjść tranzystorowych należy używać w aplikacjach:
- gdzie ważny jest czas reakcji wyjścia – np. do generowania krótkich impulsów.
- do szybkich przełączeń,
- tam, gdzie chcemy wyeliminować drgania styków,
- gdzie ważna jest trwałość styków.
Sposób podłączenia przekaźników NEED z wyjściami półprzewodnikowymi:

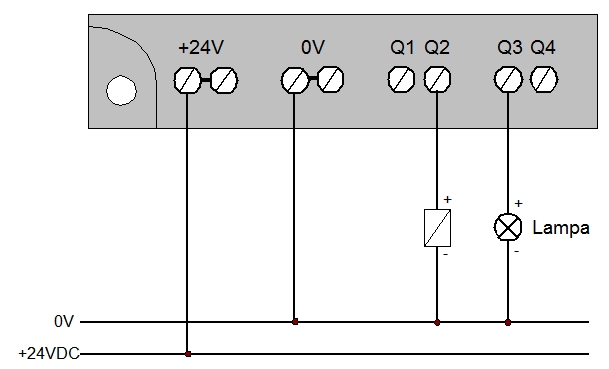

NEED-24DC-..-08-4T (Basic)

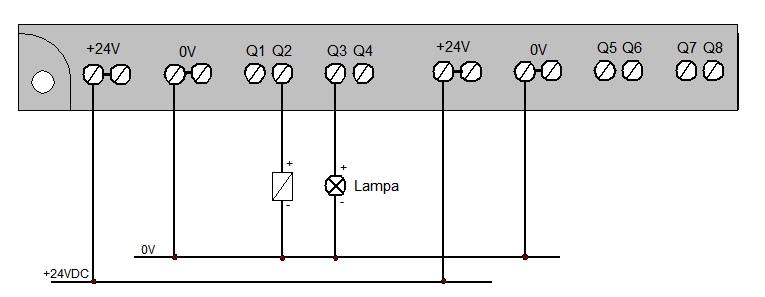

NEED-24DC-..-16-8T (MAX)
Podsumowanie
Przekaźnik programowalny NEED od lat dostępny na rynku, został zastosowany już w wielu aplikacjach. Wersja z półprzewodnikami na wyjściach, dodatkowo poszerza zakres tych aplikacji i zwiększa funkcjonalność NEED’a.
