W zdecydowanej większości, producenci oferują elektroniczne przekaźniki czasowe z analogowymi nastawami, które obarczone są nawet kilkuprocentowym błędem. Powoduje to problemy w tych aplikacjach elektrycznych, w których wymagane jest dokładne nastawienie czasu. Problemy są potęgowane tam, gdzie nastawiany czas jest bardzo długi, a kilkuprocentowy błąd powoduje nawet kilkugodzinne odchylenie. Poza tym, dokładne nastawienie czasów jest bardzo czasochłonne.

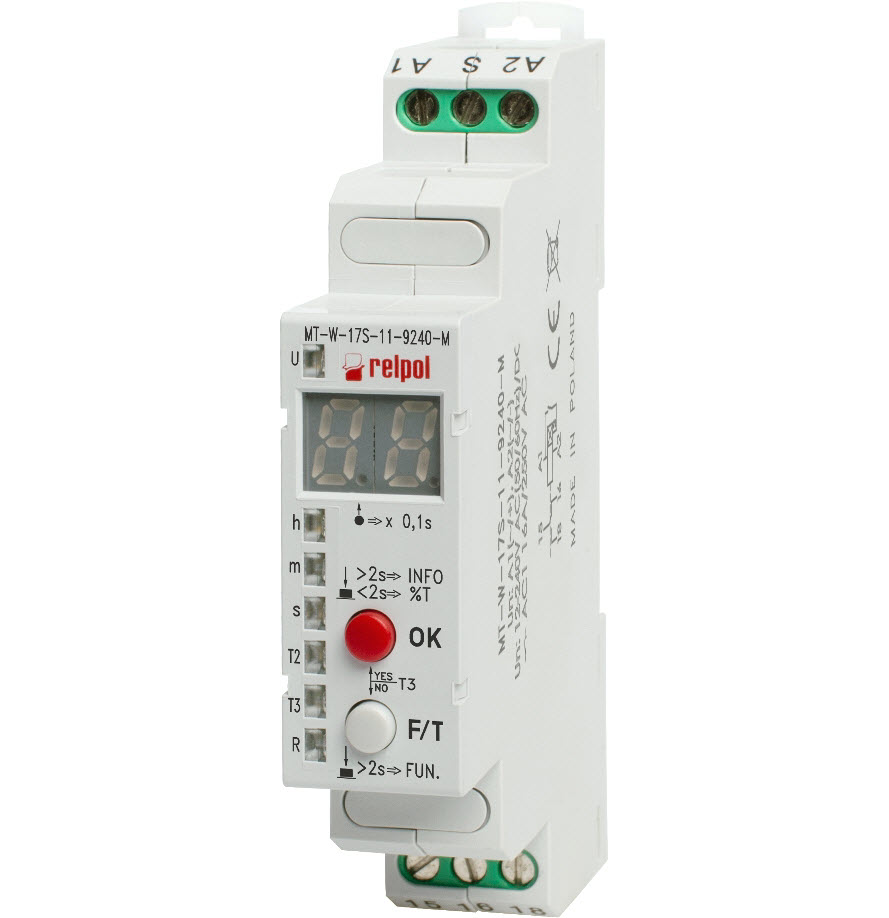

Nowy przekaźnik Relpol S.A. jest idealnym rozwiązaniem dla opisanych wyżej problemów. Bardzo szybko, z dokładnością do 0,1 s są nastawiane czasy.

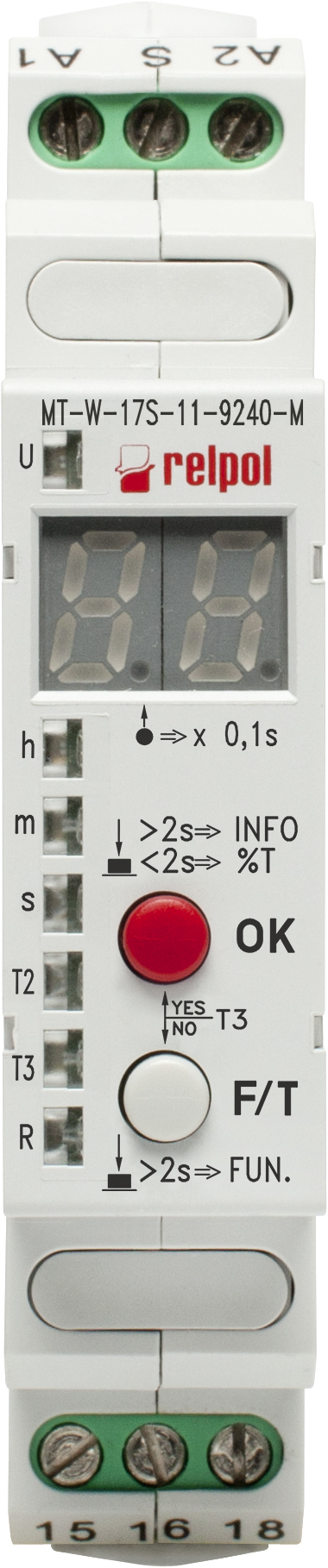

Programowanie funkcji i czasów odbywa się w bardzo prosty, intuicyjny sposób, tylko przy pomocy wyświetlacza oraz dwóch przycisków („OK” i „F/T”). Duży dwucyfrowy wyświetlacz umożliwia:
- wyświetlanie nastawianej funkcji i nastawianych czasów ,
- podgląd nastaw (nr funkcji i czas),
- podgląd upływu czasu w % (dla ustawień powyżej 60s).
Przekaźnik posiada szeroki zakres napięcia zasilania: od 12 do 240V AC/DC i może być uruchamiany przez załączenie napięcia zasilania lub przez zewnętrzny sygnał wyzwalający (zestyk sterujący S).
Przekaźnik, poprzez wyświetlacz i zestaw diód LED pozwala na uzyskanie pełnej informacji o stanie pracy przekaźnika:
- sygnalizacja zasilania „U” (zielona dioda LED – świecenie ciągłe),
- sygnalizacja położenia styków wyjściowych „R” (żółta dioda LED świeci ciągle, gdy zestyk zwierny jest zamknięty),
- sygnalizacja odmierzania czasu T1 i T2 (dla T1 na wyświetlaczu para segmentów LED wiruje w prawo, dla T2 wiruje w lewo),
- sygnalizacja odmierzania czasu T3 odbywa się przez „pulsowanie” zielonej diody LED – T3,
- sygnalizacja zakończenia funkcji – na wyświetlaczu pojawiają się kolejno litery „E”, „n”, „d”.
Przekaźnik udostępnia 25 funkcji czasowych, w tym dwie dla tzw. trybów serwisowych: F0 – OFF Serwisowe stałe wyłączenie; F1 – ON Serwisowe stałe załączenie.
Pozostałe, to zestaw typowych funkcji wielu elektronicznych przekaźników czasowych oraz zestaw nietypowych funkcji, np. funkcji z nastawianym czasem T3. Przykładem jest funkcja F18 – Pi(S) Praca cykliczna rozpoczynająca się od załączenia przekaźnika wykonawczego R, z nastawionym czasem trwania pracy cyklicznej T3. Czasy T1 i T2 są niezależnie nastawiane i mogą mieć różne wartości.
Wśród nietypowych funkcji są też takie, które umożliwiają resetowanie odmierzonego czasu i rozpoczynanie odmierzania od początku, bez zmiany stanu przekaźnika wykonawczego R. Przykładem jest funkcja F7 – Wu(r) Załączenie na nastawiony czas, z funkcją RESET.
Również, do takich funkcji zaliczyć można te, które umożliwiają zatrzymanie odmierzanego czasu. Przykładem jest funkcja F6 – Wu(S) Załączenie na nastawiony czas, z zatrzymaniem odmierzania czasu zestykiem S.
Czasy T1, T2, T3 nastawiane są oddzielnie, a każdy można nastawić na wartość z zakresu od 0,1 s do 99h 59min 59,9 s .
Przekaźnik MT-W-.. na wyjściu ma 1 zestyk przełączny ‘1P’ o obciążalności znamionowej 10 A / 250 V AC (kat. AC1).
Liczba dostępnych w przekaźniku funkcji czasowych, możliwe do nastawienia czasy, uniwersalne napięcie zasilania, modułowa obudowa przekaźnika o szerokości 17,5 mm, w połączeniu z wysoką dokładnością nastaw czasu, szybkim i prostym programowaniem czynią ten przekaźnik wyjątkowo przydatnym do zastosowań w różnych aplikacjach, np. w automatyce przemysłowej, w automatyce budynkowej, w systemach zabezpieczeń, w systemach alarmowych, w systemach klimatyzacji i wentylacji oraz w wielu innych układach.
|
L.p. |
Nr funkcji |
Nazwa kodowa |
Używane czasy |
Sterowanie |
Nazwa funkcji |
|
1. |
F0 |
OFF |
brak |
U |
Serwisowe stałe wyłączenie |
|
2. |
F1 |
ON |
brak |
U |
Serwisowe stałe załączenie |
|
3. |
F2 |
Es |
T1 |
U, S |
Opóźnione załączenie sterowane zestykiem S |
|
4. |
F3 |
E |
T1 |
U |
Opóźnione załączenie |
|
E(S) |
T1 |
U, S |
Opóźnione załączenie z zatrzymaniem odmierzania czasu zestykiem S |
||
|
5. |
F4 |
E(r) |
T1 |
U, S |
Opóźnione załączenie z funkcją RESET |
|
6. |
F5 |
R |
T1 |
U, S |
Opóźnione wyłączenie sterowane zestykiem S |
|
7. |
F6 |
Wu |
T1 |
U |
Załączenie na nastawiony czas |
|
Wu(S) |
T1 |
U, S |
Załączenie na nastawiony czas, z zatrzymaniem odmierzania czasu przez zamknięcie zestyku S |
||
|
8. |
F7 |
Wu(r) |
T1 |
U, S |
Załączenie na nastawiony czas z funkcją RESET |
|
9. |
F8 |
Ws |
T1 |
U, S |
Jednokrotne załączenie na nastawiony czas wyzwalane zamknięciem zestyku S |
|
10. |
F9 |
Wa |
T1 |
U, S |
Załączenie na nastawiony czas, wyzwalane otwarciem zestyku S |
|
11. |
F10 |
B |
T1=0 |
U, S |
Praca cykliczna sterowana zestykiem S. Wymagane nastawienie czasu T1 na wartość „Zero” |
|
Wi |
T1 |
U, S |
Załączanie na nastawiony czas sterowane zamknięciami zestyku sterującego S |
||
|
12. |
F11 |
ER |
T1, T2 |
U, S |
Opóźnione załączenie i opóźnione wyłączenie sterowane zestykiem S. Niezależne nastawy czasów T1 i T2 |
|
13. |
F12 |
EWs |
T1, T2 |
U, S |
Opóźnione załączenie i załączenie na nastawiony czas, wyzwalane zamknięciem zestyku S. Niezależne nastawy czasów T1 i T2 |
|
14. |
F13 |
EWa |
T1, T2 |
U, S |
Opóźnione wyłączenie i odmierzanie czasu wyłączenia, wyzwalane otwarciem zestyku S. Niezależne nastawy czasów T1 i T2 |
|
15. |
F14 |
EWu |
T1, T2 |
U, |
Opóźnione załączenie na nastawiony czas. Niezależne nastawy czasów T1 i T2 |
|
16. |
F15 |
WsWa |
T1, T2 |
U, S |
Załączenie na nastawione czasy T1 i T2, sterowane zestykiem S. Niezależne nastawy czasów T1 i T2 |
|
17. |
F16 |
EWf |
T1, T2 |
U, S |
Opóźnione załączenie i opóźnione wyłączenie sterowane zestykiem sterującym S. Niezależne nastawy czasów T1 i T2 |
|
18. |
F17 |
Wt |
T1, T2 |
U, S |
Nadzór kolejności impulsów. Załączenie na czas T2 przedłużane jest kolejnymi impulsami (zamknięciem i otwarciem zestyku S). Niezależne nastawy czasów T1 i T2 |
|
19. |
F18 |
Pi |
T1, T2, opcja ustawienia T3 |
U |
Praca cykliczna rozpoczynająca się od załączenia. Niezależne nastawy czasów T1, T2. (czas T3 -opcjonalnie) |
|
Pi(S) |
T1, T2, opcja ustawienia T3 |
U, S |
Praca cykliczna rozpoczynająca się od załączenia. Niezależne nastawy czasów T1, T2. (czas T3 -opcjonalnie). Możliwość zatrzymania i wznowienia pracy cyklicznej zestykiem sterującym S
|
||
|
20. |
F19 |
Pp |
T1, T2, opcja ustawienia T3 |
U |
Praca cykliczna rozpoczynająca się od przerwy. Niezależne nastawy czasów T1, T2. (czas T3 -opcjonalnie)
|
|
Pp(S) |
T1, T2, opcja ustawienia T3 |
U, S |
Praca cykliczna rozpoczynająca się od przerwy. Niezależne nastawy czasów T1, T2. (czas T3 -opcjonalnie). Możliwość zatrzymania i wznowienia pracy cyklicznej zestykiem sterującym S
|
||
|
21. |
F20 |
Est |
T1 |
U, S |
Opóźnione załączenie wyzwalane zamknięciem zestyku S, z przedłużeniem czasu T1 |
|
22. |
F21 |
Esp |
T1 |
U, S |
Opóźnione załączenie – jeden cykl, wyzwalane zamknięciem zestyku S |
Źródło: Relpol
