Przegląd układów wejść/wyjść GE Intelligent Platforms

Układy IO to nieodłączny element każdej instalacji przemysłowej. Pomimo tego, że zadanie jakie spełnia układ wejść/wyjść jest się proste (zbieranie i wystawianie sygnałów obiektowych) oferta dostępnych rozwiązań jest bardzo rozbudowana. Jest to spowodowane tym, że dobór odpowiedniego układu wejść/wyjść uzależniony jest od kilku rzeczy:

• specyfikacji obiektu na którym będzie pracował
• potrzeb użytkownika w zakresie wdrożenia, utrzymania, rozbudowy
• dostępnych środków.

O ile specyfikacja obiektu może jednoznacznie definiować jaki układ wejść/wyjść powinniśmy zastosować to potrzeby użytkownika i dostępne nakłady finansowe to indywidualna sprawa każdej instalacji. Wybór odpowiedniego rozwiązania musi być zatem kompromisem, dlatego poniżej przedstawiamy ofertę GE Intelligent Platforms z zakresu modułów wejść/wyjść wraz z cechami charakterystycznymi dla każdej serii w aspekcie specyfikacji obiektu na którym może pracować oraz możliwości jakie oferuje użytkownikowi.

RSTi I/O

Specyfikacja obiektu:

• System o charakterze rozproszonym
• Mało miejsca na montaż
• Temp. pracy od -20 do + 60^oC
• Wymóg certyfikacji GL
• Komunikacja w sieci Profinet, Profibus DP, Modbus TCP, Modbus RTU lub DeviceNet
• Integracja z systemem nadrzędnym innego dostawcy
• Wytrzymała konstrukcja mechaniczna

Potrzeby użytkownika:

• Elastycznie dopasowana konfiguracja – modułowa budowa, bogata lista dostępnych modułów rozszerzeń i modułów komunikacyjnych
• Uproszczenie architektury systemu
• Łatwy serwis, odłączane terminale, punkty do testowania, diagnostyka modułów
• Moduły do uwspólniania masy, zasilania, ekranów – łatwy montaż, większa czytelność
• Duża gęstość upakowania, małe gabaryty
• Montaż na DIN bez użycia narzędzi
• Bardzo łatwa integracja z rozwiązaniami innych dostawców, układ wejść/wyjść niezależny od wykorzystywanej warstwy sprzętowej
• Atrakcyjna cena zakupu
• Niski koszt posiadania
• Bardzo niski pobór energii elektrycznej

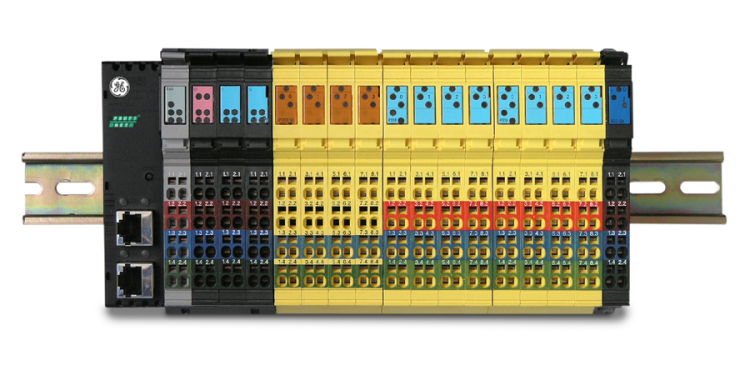

VersaPoint i VersaSafe

Specyfika obiektu:

• System o charakterze rozproszonym
• Wymagany system bezpieczeństwa z SIL3
• Mało miejsca na montaż
• Wymóg certyfikacji UL, CUK, CE, GL
• Komunikacja w sieci Profibus DP, Modbus TCP, Profinet
• Integracja z systemem nadrzędnym innego dostawcy (VersaPoint)

Potrzeby użytkownika:

• Elastycznie dopasowana konfiguracja – modułowa budowa, bogata lista dostępnych modułów rozszerzeń
• Uproszczenie architektury systemu
• Łatwy serwis, odłączane terminale
• Duża gęstość upakowania, małe gabaryty
• Montaż na DIN bez użycia narzędzi
• Bardzo łatwa integracja z rozwiązaniami innych dostawców, układ wejść/wyjść niezależny od wykorzystywanej warstwy sprzętowej
• Niski koszt posiadania
• Niski pobór energii elektrycznej

VersaMax I/O

Specyfikacja obiektu:

• System o charakterze rozproszonym lub scentralizowanym.
• Komunikacja w sieci Profinet, Profibus DP, Modbus TCP lub Genius.
• Wymiana modułów na ruchu.
• Możliwość rozbudowy węzła na ruchu.
• Praca w systemach wysokiej dostępności.
• Redundancja zasilaczy i magistral komunikacyjnych.
• Obsługa modułów komunikacyjnych w węźle oddalonym.
• Możliwość wykonania lokalnej logiki w węźle oddalonym (na wypadek utraty komunikacji z systemem sterowania).

Potrzeby użytkownika:

• Elastycznie dopasowana konfiguracja – modułowa budowa, bogata lista dostępnych modułów rozszerzeń i modułów komunikacyjnych.
• Uproszczenie architektury systemu.
• Łatwy serwis, diagnostyka modułów.
• Montaż na DIN bez użycia narzędzi.
• Mechanizm kluczowania zabezpieczający przed wstawieniem niewłaściwego modułu do kasety montażowej.
• Procedura auto konfiguracji węzła.
• Atrakcyjna cena zakupu.
• Niski koszt posiadania.

RX3i I/O

Specyfikacja obiektu:

• System o charakterze rozproszonym
• Komunikacja w sieci Profinet, Profibus DP, Modbus TCP lub Genius
• Wymiana modułów na ruchu
• Możliwość rozbudowy węzła na ruchu
• Praca w systemach wysokiej dostępności
• Redundancja zasilaczy systemowych oraz modułów i magistral komunikacyjnych w węźle
• Obsługa HART
• Obsługa modułów komunikacyjnych
• Możliwość wykonania lokalnej logiki w węźle oddalonym (na wypadek utraty komunikacji z systemem sterowania)

Potrzeby użytkownika:

• Elastycznie dopasowana konfiguracja – modułowa budowa, bogata lista dostępnych modułów rozszerzeń i modułów komunikacyjnych
• Obsługa modułów pochodzących od 90-30 (wsparcie dla migracji ze starszych systemów)
• Uproszczenie architektury systemu
• Łatwy serwis, montaż i rozbudowa bez użycia narzędzi
• Szybka obsługa i obróbka sygnałów obiektowych

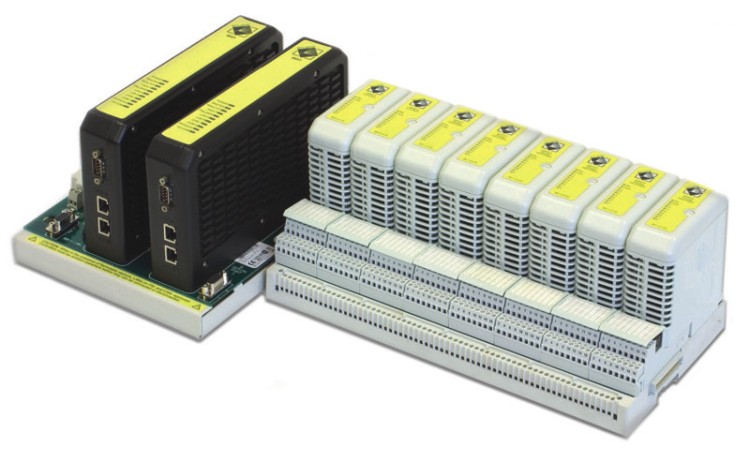

8000 Process I/O

Specyfika obiektu:

• System o charakterze rozproszonym.
• Szeroki zakres temperatur pracy -30 do +70^oC.
• Bardzo duża odporność na występujące wstrząsy i wibracje.
• Bardzo duża odporność na występujące agresywne środowisko przemysłowe (gazy, zapylenie).
• Wymagany system ESD.
• Obsługa HART Pass Throught.
• Zbieranie danych ze stref Ex.
• Serwis i wymiana modułów na ruchu.
• Praca w systemach wysokiej dostępności.
• Redundancja zasilaczy systemowych oraz modułów i magistral komunikacyjnych w węźle.
• Możliwość wykonania lokalnej logiki w węźle oddalonym (na wypadek utraty komunikacji z system sterowania).

Potrzeby użytkownika:

• Elastycznie dopasowana konfiguracja – modułowa budowa, bogata lista dostępnych modułów rozszerzeń i modułów komunikacyjnych.
• Łatwy serwis, montaż i rozbudowa bez użycia narzędzi.
