Dobrze opracowana aplikacja SCADA informuje użytkownika o stanie pracy poszczególnych urządzeń w celu szybkiej możliwości zaalarmowania, gdy któreś z urządzeń zgłasza błędy. W przypadku dużej ilości monitorowanych urządzeń lub dużego rozproszenia w rozmieszczeniu urządzeń ważnym aspektem monitoringu staje się analiza działania sieci Ethernet i urządzeń ją tworzących.

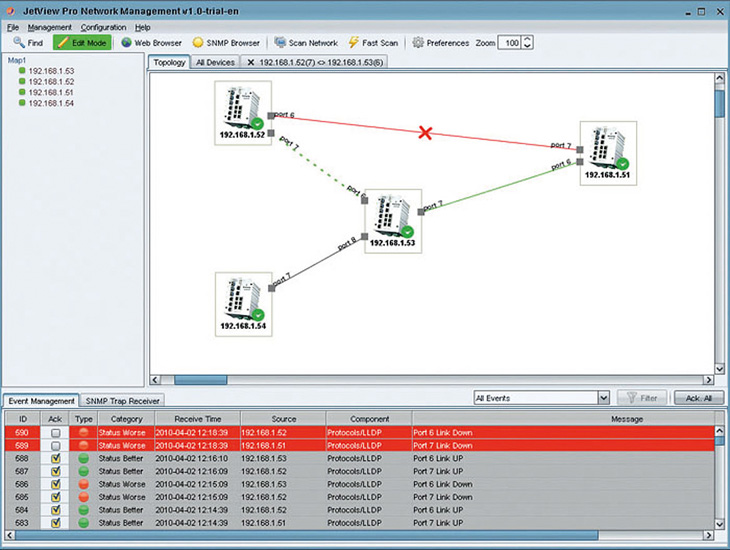

W przypadku zaawansowanych przełączników sieciowych (switch) z rodziny Astraada Net użytkownik systemu może skorzystać z dodatkowego oprogramowania umożliwiającego analizę i zarządzanie siecią. Oprogramowanie JETView Pro pozwala nie tylko na podgląd stanu urządzeń sieciowych, ale również badanie zależności wzajemnych połączeń pomiędzy urządzeniami Ethernet. Więcej informacji na ten temat w artykule Przemysłowa sieć Ethernet.
Nowe wersje switchy Astraada Net z rodziny Jet-Net (Jet-Net-45xx, Jet-Net-50xx, Jet-Net-5628) pozwalają na jeszcze jeden sposób analizy. W przełącznikach została zaimplementowana obsługa protokołu Modbus TCP/IP. Switch będący serwerem w protokole Modbus umożliwia uzyskanie wielu istotnych parametrów pracy urządzenia. Do odczytu dostępny jest kilkadziesiąt parametrów pracy jak np. parametry podstawowe: adres MAC, adres IP, wersja sprzętu i oprogramowania, parametry bieżącej sytuacji: czas pracy urządzenia, status źródła zasilania (zasilanie na łączu pierwszym, drugim), stan wejść i wyjść dyskretnych przełącznika oraz szczegółowe statusy pracy poszczególnych portów: aktywność, prędkość (10 / 100/ 1000 Mbps), praca w trybie duplex, użyte medium transmisyjne na danym porcie (optyczne, miedziane), czy szeroka grupa parametrów związanych z ilością przesyłanych danych, ilością kolizji i wiele innych.
Serwer Modbus TCP/IP w nowym urządzeniu jest domyślnie wyłączony. Jego aktywacja następuje przy użyciu poleceń z konsoli przełącznika. Po aktywacji switch przy kolejnym uruchomieniu aktywuje serwer, udostępniając informacje diagnostyczne.
Informacje o poszczególnych parametrach dostępne są w rejestrach urządzenia. Odczytując poszczególne rejestry w systemie SCADA można je wizualizować, a dzięki temu mieć pełny obraz pracy sieci Ethernet.
Osobom zainteresowanym tą tematyką polecam dokumentację producenta umieszczoną na stronie Platformy Internetowej ASTOR oraz przykład ilustrujący sposób odczytu parametrów ze switcha w oprogramowaniu InTouch i aplikacji na panel QuickPanel View, opracowany przez Rafała Wędrychowicza.
