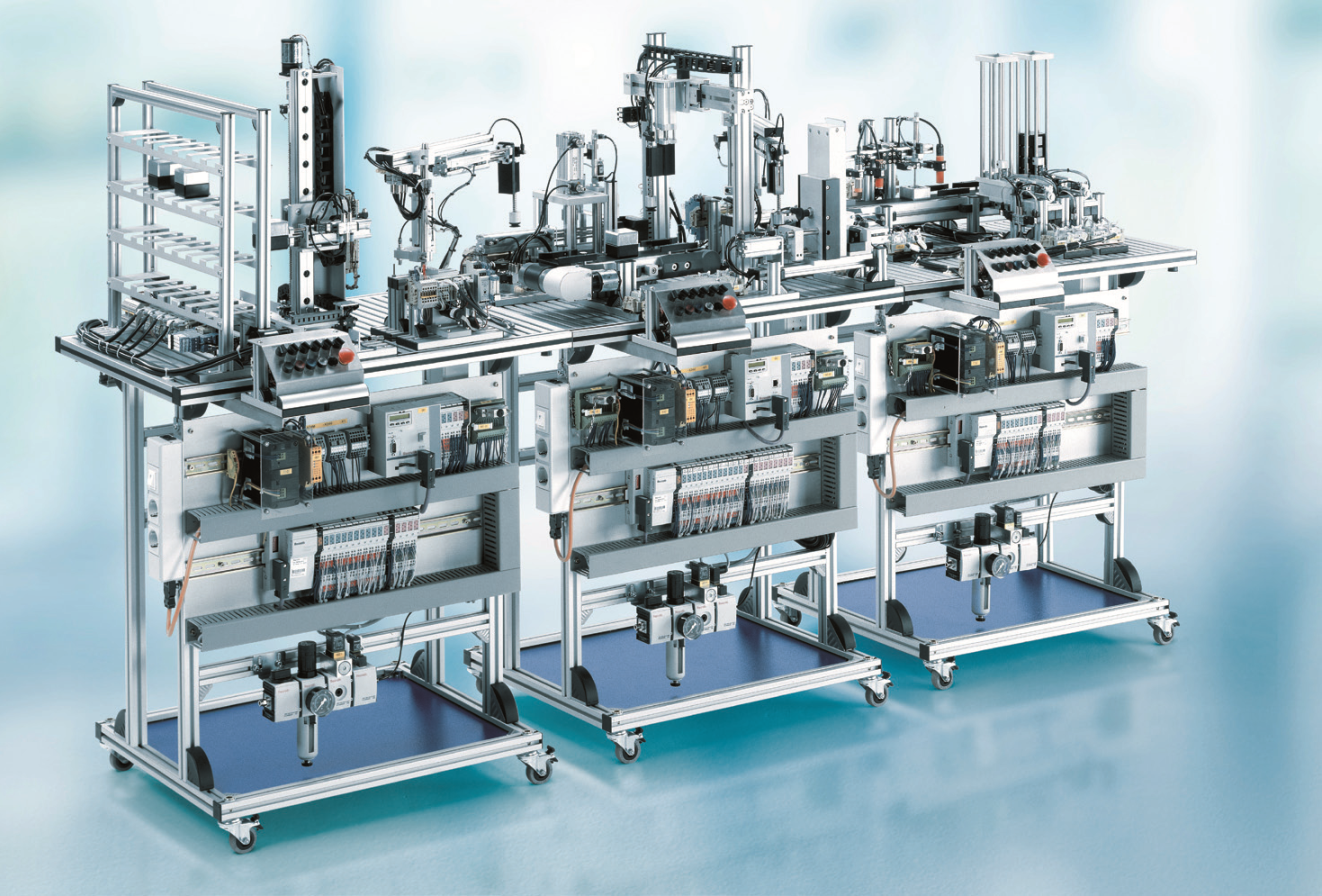

Mechatroniczny System Modułowy MMS Rexroth
Zestaw MMS składa się z 4 modułów tworzących symulację linii automatycznego procesu montażu:
- magazynu półproduktów,
- podajnika i prasy pneumatycznej,
- podajnika i prasy hydraulicznej,
- magazynu gotowych produktów.
W opcji wyposażenia dostępna jest również sprężarka. Każdy z modułów ma niezależne zasilanie pneumatyczne i elektryczne. Każdy z nich wyposażony jest w niezależny sterownik L20, który można połączyć w sieć interfejsem Profibus DP. Taka konfiguracja umożliwia uzyskanie dużej elastyczności w zakresie dydaktyki – pracę na pojedynczych modułach lub na całym zestawie.
Szeroka gama zastosowanych elementów pneumatycznych i elektrycznych, techniki przemieszczeń liniowych, serwonapędów, sensoryki oraz techniki montażowej, poparta teorią i ćwiczeniami praktycznymi pozwala na uzyskanie szerokiej wiedzy z zakresu mechatroniki. Zestaw MMS posiada następujące główne zespoły:
- urządzenie testujące półwyroby,
- robot w układzie kartezjańskim,
- portal do przenoszenia zmontowanych wyrobów,
- moduł obrotowy,
- manipulator do transportu wyrobów,
- prasa do łączenia elementów,
- pozycjoner do składowania gotowych wyrobów,
- sterowniki L20 z rozszerzeniem wejść wyposażone w firmware do programowania,
- zespoły przygotowania sprężonego powietrza AS2.
Zestaw wyposażony jest w literaturę dydaktyczną zarówno dla studenta, jak i prowadzącego ćwiczenia.
Konstrukcja mechaniczna poszczególnych modułów jest bardzo sztywna i wykonana jest z estetycznych profili aluminiowych. Ponadto wyposażona jest w podwozie na kółkach z blokadą umożliwiającą unieruchomienie po szybkiej zmianie położenia zestawu. Każdy moduł posiada specjalne zaczepy z zaciskami służącymi do połączenia sąsiednich modułów.
Panel sterujący znajdujący się na każdym module wyposażony jest w szereg przycisków zadających sekwencję ruchów poszczególnych podzespołów oraz w przycisk STOPu awaryjnego. Prasa hydrauliczna zawiera kompaktowy zasilacz umożliwiający uzyskanie w siłowniku odpowiedniej siły do procesu montażu.
Zestaw MMS stanowi doskonałe narzędzie dydaktyczne przygotowujące do obsługi mechatronicznych stanowisk przemysłowych. Jest wygodny w obsłudze i bezpieczny. Dzięki niemu można poznać zagadnienia związane z automatyką urządzeń, sterowaniem, transmisją danych, wyszukiwaniem błędów połączeń elektrycznych i pneumatycznych. W przypadku zakupu pełnego zestawu firma Bosch Rexroth organizuje dla uczelni kilkudniowe szkolenie z zakresu budowy, obsługi i programowania poszczególnych modułów. Zalety tego sprzętu zostały docenione na Politechnice Rzeszowskiej, która zakupiła pełny zestaw MMS w roku 2011.
 |
 |
|

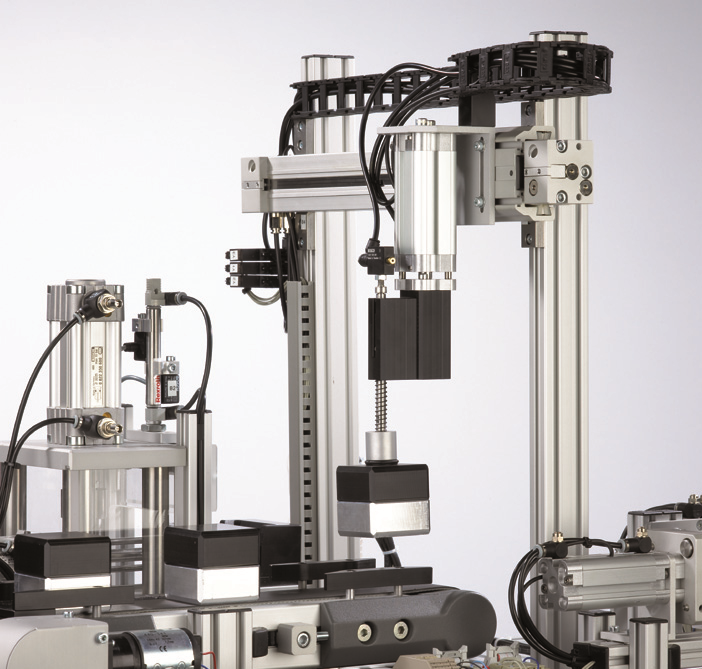

Portal do przenoszenia zmontowanych wyrobów
|

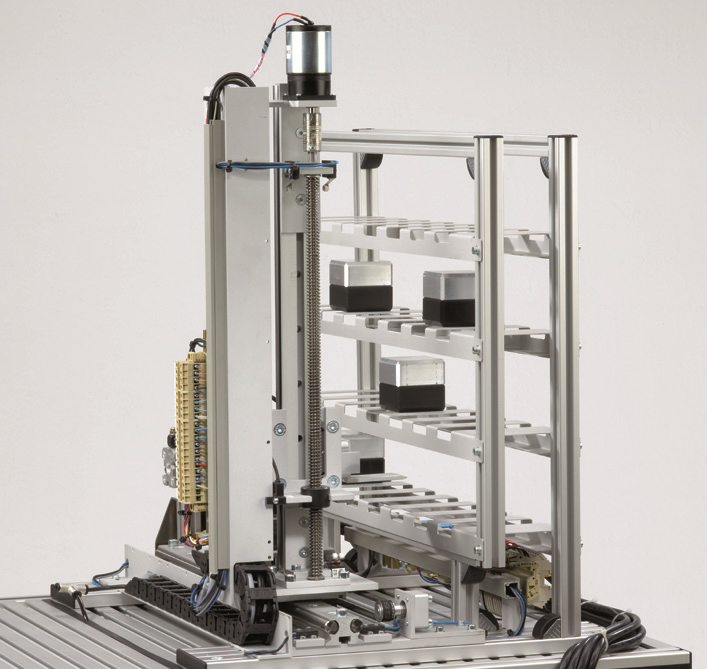

Robot w układzie kartezjańskim
|
 |
 |

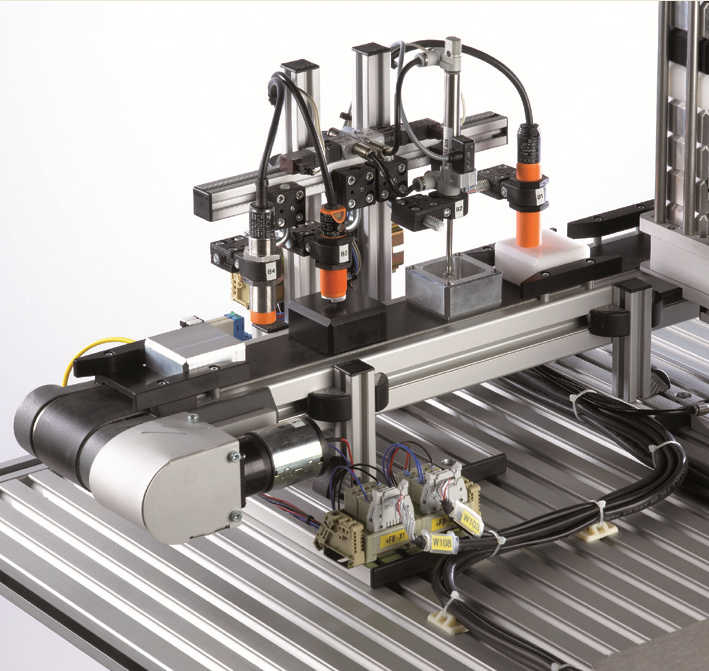

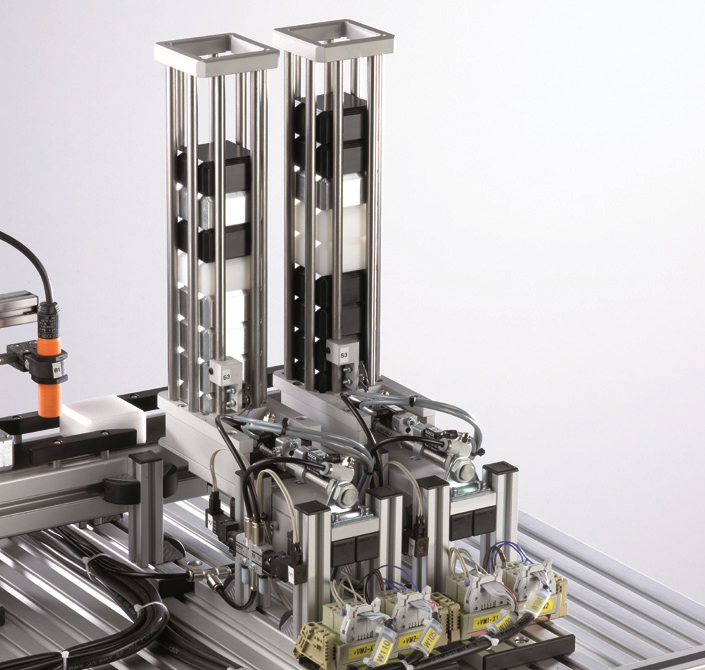

| Magazyn półwyrobów | Urządzenie testujące półwyroby |
