Nowy flagowy napęd

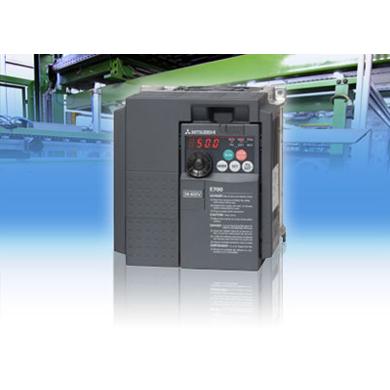

Sprzedawszy 11 milionów przetwornic częstotliwości, Mitsubishi Electricprzedstawia serię najnowszej generacji kompaktowych przetwornic częstotliwości FR-E700. W stosunku do poprzedników, nowe modele wyróżniają się jeszcze lepszą funkcjonalnością, wydajnością, a także bardziej kompaktowymi gabarytami i łatwiejszą instalacją.
Usprawnienia obejmują zintegrowany port USB, cyfrowe pokrętło sterujące z wyświetlaczem, ulepszone wykorzystanie energii przy małych prędkościach oraz złącze kart rozszerzeń kompatybilnych z serią 700. Wszystko to sprawia, iż FR-E700 jest ekonomicznym i niezwykle wszechstronnym rozwiązaniem dla szeregu aplikacji, począwszy od maszyn do przemysłu tekstylnego, systemów transportu materiałów, a skończywszy na napędach bramowych.
Inteligentne funkcje w każdej aplikacji
- Bezczujnikowesterowanie wektorowe
- Zaawansowany autotuning
- Przeciążalność zwiększona do 200% w czasie 3 sekund
- Wbudowany tranzystor hamujący
- Ograniczenie momentu
- Zewnętrzny hamulec
- Zintegrowany panel sterujący
- Funkcjonalne oprogramowanie
- Zintegrowany port USB
- Autodiagnostyka zapewniająca niezawodną pracę
- Obsługa zewnętrznego hamulca mechanicznego
Wrażliwa reakcja systemu
W celu ochrony zarówno personelu jak i cennych urządzeń mechanicznych, nowa seria FR-E700 została wyposażonaw szereg innowacyjnych funkcji, dzięki którym przetwornica, w bardzo czuły sposób, reaguje na szereg zdarzeń zewnętrznych.
- Kontrolowane hamowanie po chwilowym zaniku zasilania
- Automatyczny restart po awarii zasilania
Funkcja bezpieczeństwa „Bezpieczne wyłączanie momentu obrotowego” (STO) zgodnie z normą EN 61800-5-2
Funkcja „Bezpieczne wyłączanie momentu obrotowego” (STO) wyłącza zasilanie silnika i nie dopuszcza do nieoczekiwanego ponownego uruchomienia.Wrezultacie silnik zatrzymuje się wybiegiem.Wporównaniu z tradycyjną technologiąwykorzystującą styczniki, ta zintegrowana funkcja bezpieczeństwa zmniejsza niezbędną ilość sprzętu, okablowania i obsługi oraz oferuje lepszą wydajność i dłuższy okres eksploatacji.
Inwestycja w przyszłość
Długa żywotność – Przetwornice częstotliwości Mitsubishi Electric słyną ze swojej niezawodności i trwałości. Przetwornice serii FR-E700 zostały zaprojektowana tak, aby mogły pracować przez okres 10 lat bez konieczności serwisowania. W szczególności udało się to osiągnąć dzięki zastosowaniu wysokiej klasy, odpornych na wysokie temperatury kondensatorów, wentylatorów chłodzących z łożyskami ślizgowymi i specjalnych smarów. Powietrze chłodzące opływa tylko radiatory i nie ma kontaktu z komponentami elektronicznymi, dzięki czemu uniknięto szkodliwego wpływu kurzu i brudu na te elementy.
Obwody drukowane zostały bardzo dobrze zabezpieczone pojedynczą lub podwójną powłoką lakieru, przed wpływem agresywnych czynników środowiskowych – jest to kolejne rozwiązanie zapewniające dłuższą pracę.
Szybkie serwisowanie – Wentylatory zaprojektowano jako kompaktowe moduły, które w przypadku awarii lub wcelu oczyszczeniamożna wymienićwczasie krótszym niż 10 sekund. Nawet wymiana całej przetwornicy jest szybką i prostą operacją; ponieważ listwy zaciskowe są wymienne, ponowne okablowanie napędu jest zbędne.
Uniwersalna koncepcja
Oszczędność miejsca – Powierzchnia potrzebna do zainstalowania przetwornicy jest taka sama, jak w przypadku poprzednich modeli, jednak przetwornice FR-E700 mogą być obecnie montowane jedna obok drugiej. Rozpraszanie ciepła zoptymalizowano projektując radiatory w sposób, który umożliwia ich zamontowanie poza szafą sterującą.
Elastyczność połączeń i rozbudowa – Przetwornice FR-E700 mogą komunikować się według protokołuModbus RTUorazwsieciach Profibus/DP, CC-Link, DeviceNet i LonWorks.
Dane techniczne
| FR-E720S | FR-E740 | |
|---|---|---|
| Zakres mocy | 0.1 kW – 2.2 kW | 0,4 kW – 15 kW |
| Rodzaj ochrony | IP20 | |
| Napięcie zasilania (50/60Hz) | 1-fazowe 200 – 240V |
3-fazowe 380 – 480V |
| Częstotliwość wyjściowa | 0,2 – 400Hz | |
| Eliminowanie zakłóceń | Filtr (opcja) | |
