Producent: SLKOR

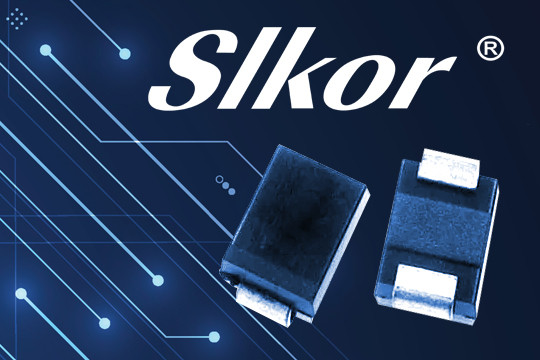

Diody Transile SMBJ to elementy zabezpieczające elektronikę przed nagłymi, wysokimi napięciami, które mogą pojawić się np. przy wyładowaniach elektrostatycznych (ESD), przepięciach sieciowych lub innych zakłóceniach. Nazywa się je diodami TVS (Transient Voltage Suppressors), bo „tłumią” krótkotrwałe skoki napięcia.
Działanie:
W normalnych warunkach dioda TVS nie wpływa na działanie układu — przepuszcza sygnał lub zasilanie bez przeszkód. Jednak gdy napięcie wzrasta powyżej ustalonego poziomu (napięcia przebicia), dioda zaczyna szybko przewodzić, odprowadzając nadmiar energii do masy, chroniąc w ten sposób delikatne komponenty. Gdy impuls mija, dioda wraca do stanu nieprzewodzenia i wszystko działa dalej normalnie.
Oferowane modele:
- SMBJ18A i SMBJ24A to diody jednokierunkowe, które chronią przed przepięciami w jednym kierunku napięcia (przydatne np. tam, gdzie znamy polaryzację napięcia w linii).
- SMBJ18CA jest diodą dwukierunkową, więc zabezpiecza przed przepięciami niezależnie od kierunku napięcia (przydatne w liniach, gdzie może pojawić się zarówno napięcie dodatnie, jak i ujemne).
Obudowa i parametry fizyczne:
- Obudowa DO214AA-SMB jest standardową, niewielką obudową do montażu powierzchniowego (SMD), co pozwala na łatwe wlutowanie jej na płytkę drukowaną,
- Dzięki kompaktowym wymiarom idealnie nadaje się do nowoczesnej elektroniki,
- Charakteryzuje się dobrą wytrzymałością mechaniczną i termiczną.
Zastosowania:
- W zasilaczach — by chronić obwody przed przepięciami pochodzącymi z sieci energetycznej lub z innych urządzeń,
- W urządzeniach komunikacyjnych i komputerowych — by zabezpieczyć porty USB, Ethernet, HDMI itp. przed ESD i przepięciami,
- W systemach przemysłowych i automatyce — często linie sygnałowe pracują tam przy napięciach 12, 24 V, gdzie przepięcia mogą mieć poważne skutki,
- W sprzęcie RTV/AGD — żeby wydłużyć żywotność i bezpieczeństwo urządzeń.
