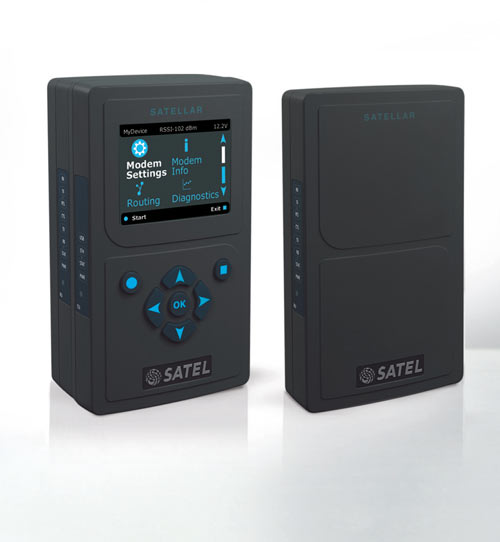

Satellar jest w pełni cyfrowym radiomodemem, składającym się z trzech elementów: jednostki radiowej (RU), jednostki centralnej (CU) i jednostki dodatkowej (XU). Jednostka centralna w połączeniu z jednostką radiową wykorzystywane są do komunikacji z użyciem łącza Ethernet oraz jako stacja typu master. W pozostałych lokalizacjach sieci bezprzewodowej jednostki radiowe mogą pracować samodzielnie lub w połączeniu z innymi jednostkami. Jest to możliwe dzięki modułowej budowie radiomodemu. Dostępne są trzy modele urządzenia:
- SATELLAR-2DS – składa się z jednostki radiowej i centralnej, pozwala na transmisję w standardzie szeregowym lub ethernetowym.
- SATELLAR-2DSd – oferuje taką samą funkcjonalność, jak SATELLAR-2DS, ale jest dodatkowo wyposażony w kolorowy wyświetlacz i klawiaturę, które wykorzystywane są do lokalnej konfiguracji i diagnostyki.
- SATELLAR-1DS – samodzielna jednostka radiowa, pozwalająca na wymianę danych szeregowych, wykorzystywana jako retransmiter lub podstacja systemu.
Transmisja danych
Satellar może pracować jako urządzenie „przezroczyste” dla protokołu, zastępujące połączenie kablowe w standardzie RS232, RS422, RS485 lub jako bezprzewodowy router ethernetowy, pozwalający na komunikację TCP i UDP.
Zasięg komunikacji
Maksymalny zasięg transmisji radiomodemowej w warunkach miejskich (przeszkody, brak widoczności optycznej) wynosi od kilku do kilkunastu kilometrów. Może on zostać zwiększony poprzez zastosowanie anten o większym zysku lub retransmiterów sygnału. Jeśli warunki terenowo – środowiskowe są bardzo dobre, zasięg może dochodzić do kilkudziesięciu kilometrów.
Bezpieczeństwo
Podczas projektowania Satellara szczególny nacisk położono na zabezpieczenie danych użytkownika. Szyfrowanie danych przesyłanych drogą radiową z użyciem 128 bitowego klucza – algorytm AES (Advanced Encryption Standard) oraz wbudowany firewall dla sieci IP zapewniają pewne zabezpieczenie dla przesyłanych danych.
System Zarządzania Siecią (NMS)
Radiomodemy często wykorzystywane są w aplikacjach, w których kluczowymi parametrami są stabilność i niezawodność. Aby sprostać tym wymaganiom Satellar oferuje narzędzia diagnostyczne oraz możliwość zdalnego zarządzania (NMS, WWW, SNMP) całą siecią bezprzewodową.

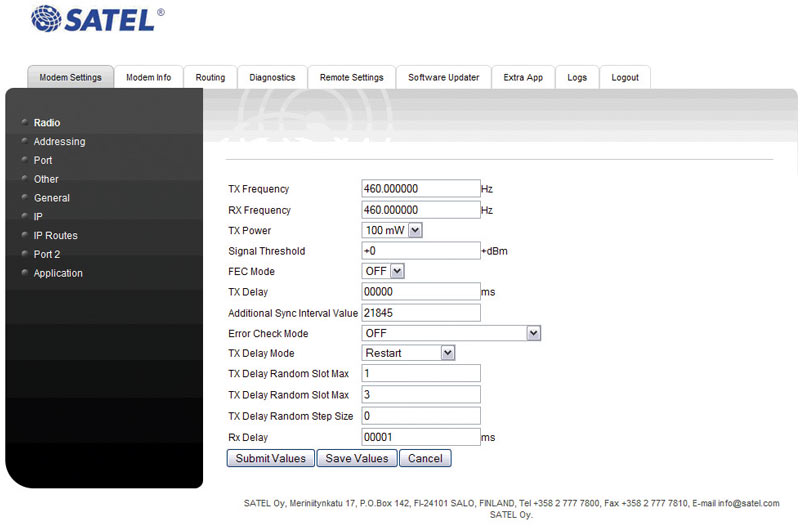

Rys. Interfejs użytkownika (UI)
Interfejs użytkownika (UI)
Przejrzysty, intuicyjny w obsłudze interfejs użytkownika pozwala w łatwy sposób uzyskać dostęp do konfiguracji urządzenia oraz do informacji statusowych.
Każda z jednostek (RU, CU, XU) posiada diody LED, które informują o stanie, w jakim znajduje się urządzenie. Bardziej szczegółowe informacje diagnostyczne dostępne są z poziomu kolorowego wyświetlacza.

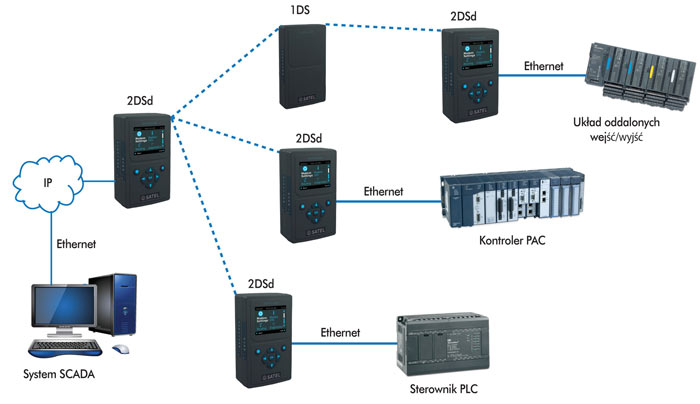

Rys. Satellar – praca w trybie bezprzewodowego rutera ethernetowego
Elastyczność
Satellar Digital System jest rozwiązaniem elastycznym i uniwersalnym pod względem sprzętowym i programistycznym.
Jednostka centralna pracująca w oparciu o system operacyjny Linux, będzie w przyszłości pozwalała na tworzenie przez użytkownika własnych aplikacji, zwiększających funkcjonalność urządzenia.
Jednostka radiowa pozwala na łatwą zmianę kluczowych parametrów pracy radiomodemu: częstotliwości (w zakresie 45 MHz), mocy nadajnika, metody modulacji, odstępu sąsiednio-kanałowego oraz wielu innych.
Przemysłowe wykonanie
W celu zapewnia długiej i bezawaryjnej pracy Satellar posiada odpowiednio skonstruowaną obudowę, odporną na działanie korozji i przystosowaną do pracy w wymagającym środowisku przemysłowym. Szeroki zakres temperatury pracy i odporność na wibracje gwarantują długie użytkowanie urządzenia.
Paweł Podsiadło
ASTOR
